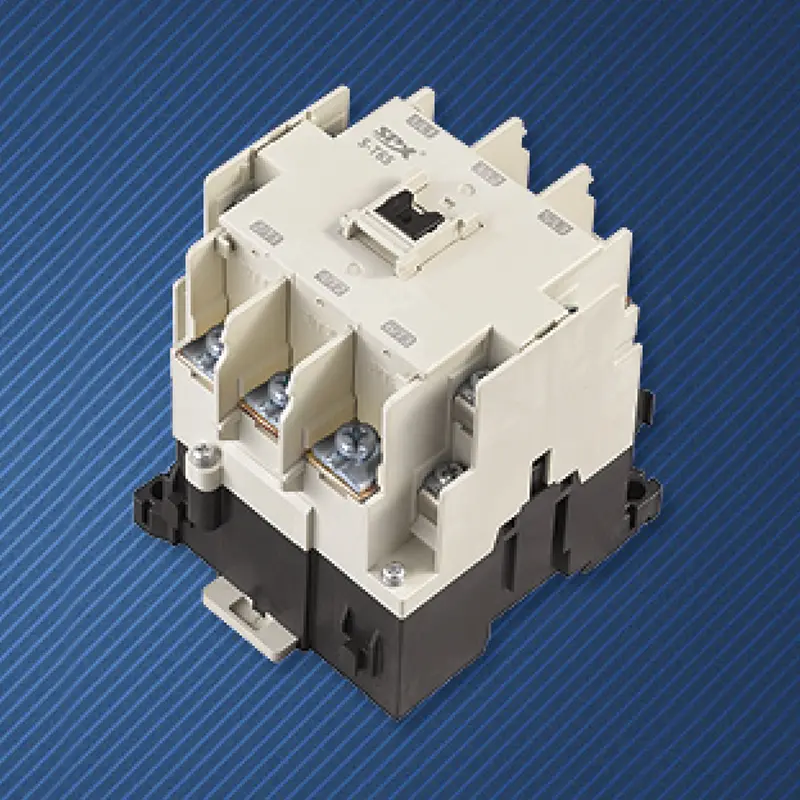

Stycznik 65A do modułu AC nośnika

Wysokiej jakości stycznik 65A do zasilacza AC firmy SPX Electric Factory to automatyczne urządzenie przełączające, które wykorzystuje zasady elektromagnetyczne do sterowania obwodami. Napędza mechaniczne ruchy styków za pomocą małych prądów (elektryfikacja cewki generuje pole magnetyczne), aby osiągnąć włączenie/wyłączenie obwodów głównych o wysokim prądzie. Jego podstawowa struktura obejmuje układ elektromagnetyczny (cewka, rdzeń żelazny), układ styków (styk główny przewodzi duży prąd, styk pomocniczy służy do obwodu sterującego) oraz urządzenie do gaszenia łuku (eliminuje łuk). Nadaje się do scenariuszy takich jak zatrzymanie rozruchu silnika, sterowanie oświetleniem, zarządzanie energią urządzeń przemysłowych itp., charakteryzuje się bezpieczeństwem i niezawodnością, dużą zdolnością do częstej pracy oraz izolacją obwodów wysokiego i niskiego napięcia. Jest kluczowym elementem wykonawczym w systemach sterowania automatyką.

Technika okablowania: Podłącz normalnie otwarty styk przycisku start równolegle z pomocniczym normalnie otwartym stykiem stycznika 65A modułu AC nośnika, włącz stycznik i zamknij pomocniczy normalnie otwarty styk. Poprzez ciągłe dostarczanie zasilania do cewki przez jej własny pomocniczy punkt normalnie otwarty, powstaje samoblokada. Naciśnięcie czerwonego przycisku stop powoduje utratę mocy stycznika.

Instalacja i konserwacja

Przed instalacją kontrola musi potwierdzić, czy dane techniczne niestandardowego stycznika 65A do zasilacza AC spełniają standardy, takie jak napięcie znamionowe, prąd, częstotliwość robocza itp. Konieczne jest również sprawdzenie, czy wygląd nie jest uszkodzony, czy działanie jest elastyczne, a także zmierzyć wartość rezystancji DC i wartość rezystancji izolacji cewki. Miejsce montażu powinno być pionowe, z nachyleniem nie większym niż 5°, a jedna strona otworu odprowadzającego ciepło powinna być skierowana w kierunku pionowym. Podczas instalowania okablowania należy unikać odpadania części, takich jak śruby, podkładki i złącza, co może spowodować zablokowanie stycznika prądu przemiennego lub zwarcie. Po montażu należy sprawdzić poprawność okablowania. Gdy główny styk nie jest naelektryzowany, należy go kilka razy włączyć i wyłączyć, aby sprawdzić, czy po działaniu głównego styku i przyciąganiu żelaznego rdzenia słychać hałas. Dopiero po upewnieniu się, że nie ma błędu, można go uruchomić. Niedopuszczalne jest podłączanie stycznika AC do źródła prądu stałego, w przeciwnym razie spowoduje to spalenie cewki

Parametr stycznika magnetycznego SPX AC

Rama(A)			SS-T65
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	18,5/22
		380 V	30/45
Prąd znamionowy (AC-3) GB14048.4		220 V	68
		380 V	65
Stały prąd grzewczy (A)			100
Stałe napięcie insutalowane (V)			690
Styk pomocniczy AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			65
Życie mechaniczne			300
Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
