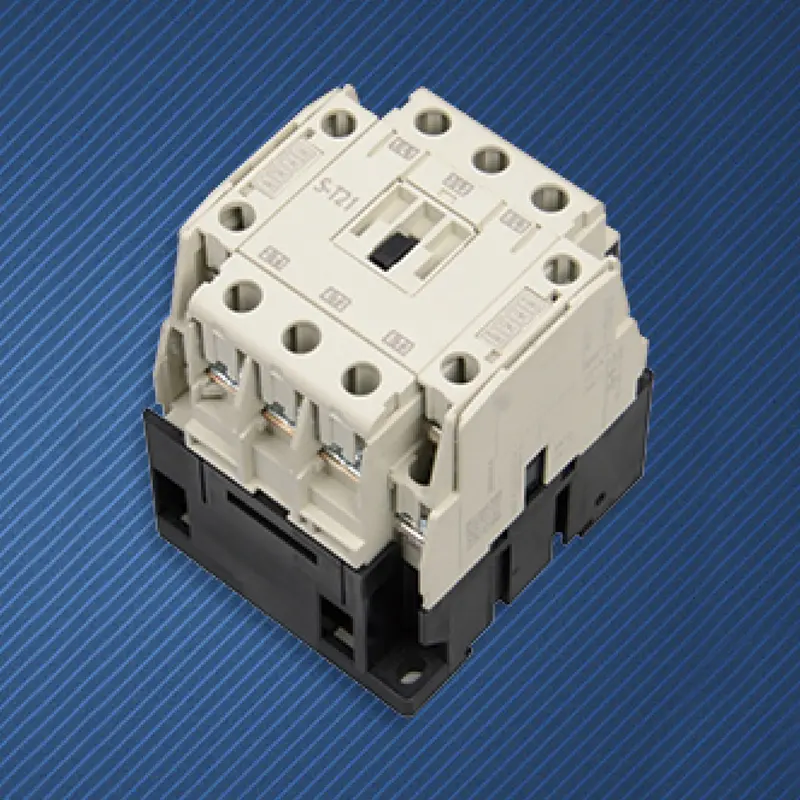

Stycznik elektryczny 21A AC

W rozległej dziedzinie przemysłu, która wymaga zaawansowanej automatyzacji i sterowania elektrycznego, poziom prądu 21 A wyznacza powszechnie stosowany punkt przecięcia – jest wystarczająco mocny, aby zasilać główny sprzęt małych i średnich urządzeń produkcyjnych; Jest na tyle ustandaryzowany, że staje się jednym z najczęściej używanych komponentów w projektach elektrycznych. Jako profesjonalny producent styczników prądu przemiennego w Chinach, nasz trwały stycznik elektryczny 21 A AC firmy SPX jest „uniwersalnym kamieniem węgielnym” tej gamy. Nie wymaga ekstremalnych parametrów wydajności, ale zapewnia inżynierom i integratorom systemów „bezbłędny” wybór standardów w oparciu o klasyczną konstrukcję, niezawodne działanie, szeroką dostępność i doskonałą opłacalność. Niezależnie od tego, czy chodzi o znormalizowane projektowanie w nowych projektach, czy o zamiennik części zamiennych podczas konserwacji, może bezproblemowo zintegrować się i odgrywać rolę silnego wykonawcy w pętli sterowania.

Cechy:

Przy prądzie znamionowym 21 A dokładnie odpowiada trójfazowemu silnikowi asynchronicznemu o mocy około 11 kW przy napięciu 380 V lub obciążeniu około 4,6 kW przy jednofazowym napięciu 220 V, doskonale pokrywając wymagania prądowe zdecydowanej większości małych i średnich wentylatorów, pomp wodnych, sprężarek, przenośników i obwodów grzewczych.
Niezawodna żywotność elektryczna: główny styk wykonany jest ze stopu na bazie srebra i został zoptymalizowany pod kątem gaszenia łuku. W standardowej kategorii użytkowania AC-3 (zatrzymanie silnika) może zapewnić niezawodne działanie elektryczne dziesiątki tysięcy, a nawet ponad 100 000 razy, spełniając wymagania dotyczące częstego uruchamiania i zatrzymywania w środowiskach przemysłowych.
Konstrukcja cewki ma dobrą odporność na wahania napięcia, a ogólna konstrukcja jest niewrażliwa na kurz, wilgoć i pewne zmiany temperatury. Może pracować stabilnie w ogólnych środowiskach przemysłowych o niskich wymaganiach konserwacyjnych.
Wysokiej jakości stycznik elektryczny 21 A AC jest zwykle instalowany na standardowej szynie DIN 35 mm i można go starannie zestawić z innymi wyłącznikami, przekaźnikami i innymi komponentami. Zapewnij zaciski śrubowe, aby zapewnić stabilne i niezawodne połączenie.
Większość modeli umożliwia wygodną instalację modułów styków pomocniczych na górze lub z boku w celu rozszerzenia sygnałów sterujących (takich jak samoblokowanie, blokowanie i sprzężenie zwrotne o stanie), spełniając złożone wymagania dotyczące sterowania logicznego bez konieczności wymiany głównego stycznika.

Aplikacja

Sterowanie włączaniem/wyłączaniem głównego zasilania dla wentylatorów trójfazowych o mocy 7,5 kW–11 kW, pomp wodnych, sprężarek powietrza i małych obrabiarek.
Jednostka realizująca start-stop dla średniej wielkości klimakonwektorów, jednostek świeżego powietrza i pomp wody obiegowej.
Dostosowany stycznik elektryczny 21 A AC służy do sterowania silnikiem do napędzania lekkich i średnich przenośników taśmowych i wind.
Jako zdalny włącznik do sterowania grupami oświetlenia i elektrycznymi urządzeniami grzewczymi (np. małymi kotłami).
Stycznik elektryczny 21A AC służy jako standardowy element wykonawczy dla zacisków wyjściowych sterownika PLC lub przekaźnika, kontrolujący moc pojedynczej stacji roboczej.

Parametr stycznika magnetycznego SPX AC

Rama(A)			SS-T21
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	4
		380 V	7.5
Prąd znamionowy (AC-3) GB14048.4		220 V	20
		380 V	20
Stały prąd grzewczy (A)			32
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			100
Życie mechaniczne			500

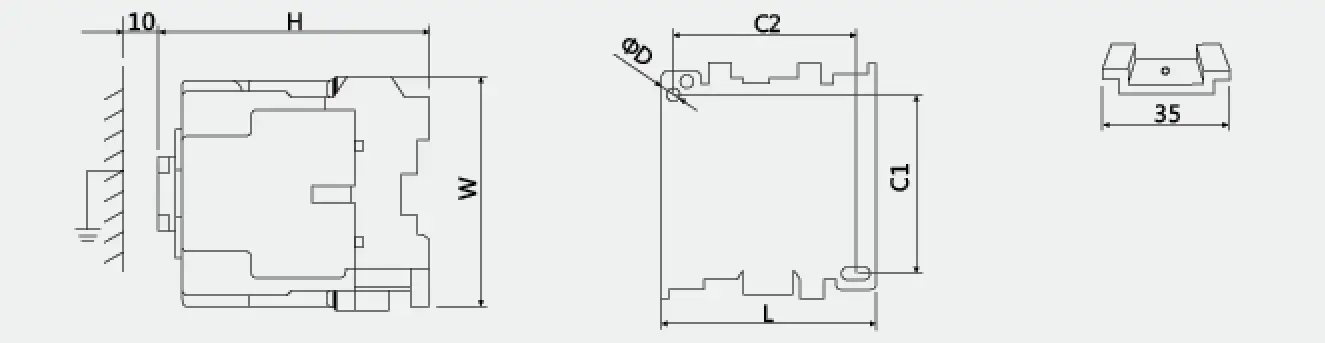

Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
