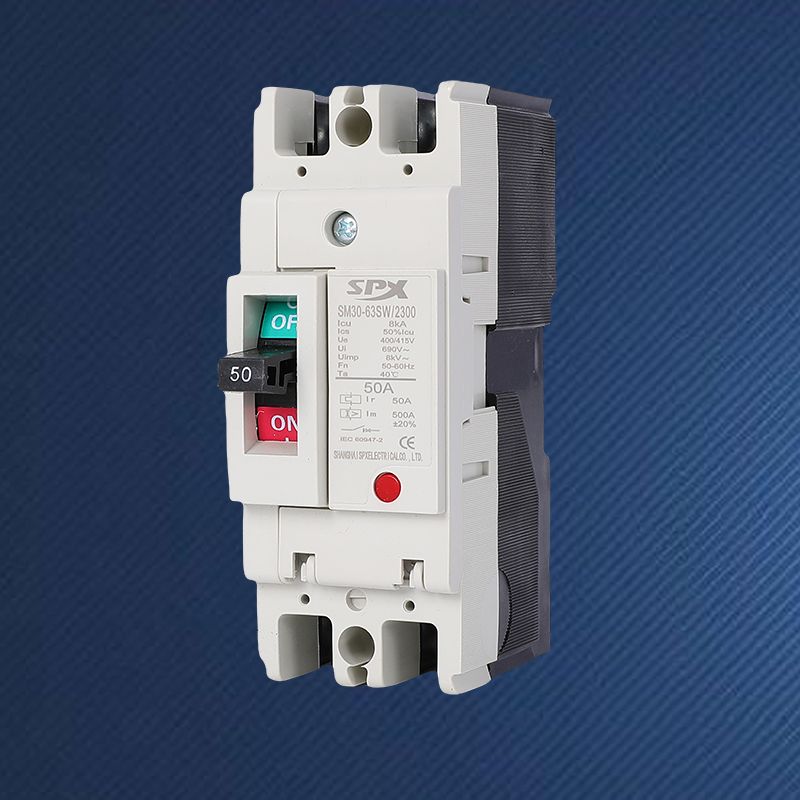

Molded Wyłączniki automatyczne(MCCB) odgrywają kluczową rolę w zabezpieczaniu systemów elektrycznych przed przeciążeniami, zwarciami i uszkodzeniami sprzętu. W tym szczegółowym przewodniku badamy, jak działają wyłączniki kompaktowe, ich kluczowe komponenty, charakterystykę działania i dlaczego są one szeroko stosowane w zastosowaniach przemysłowych, komercyjnych i infrastrukturalnych. W tym artykule wyjaśniono również, jak wybrać właściwy wyłącznik MCCB, porównano wyłączniki MCCB z innymi urządzeniami zabezpieczającymi obwody i odpowiedzi na często zadawane pytania, aby pomóc inżynierom, wykonawcom i decydentom w dokonywaniu świadomych wyborów zgodnie z nowoczesnymi normami bezpieczeństwa elektrycznego.

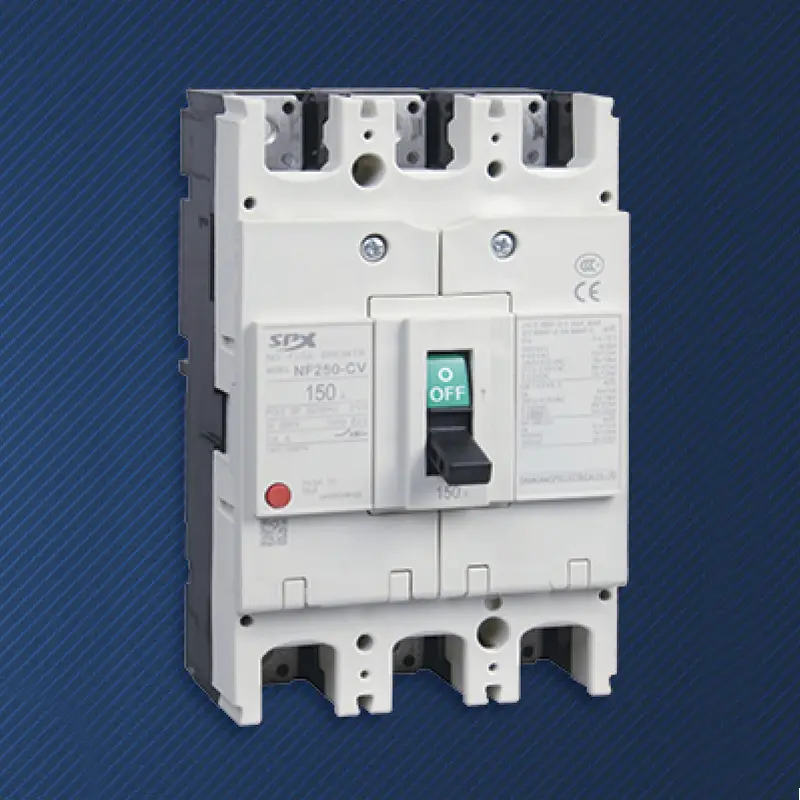

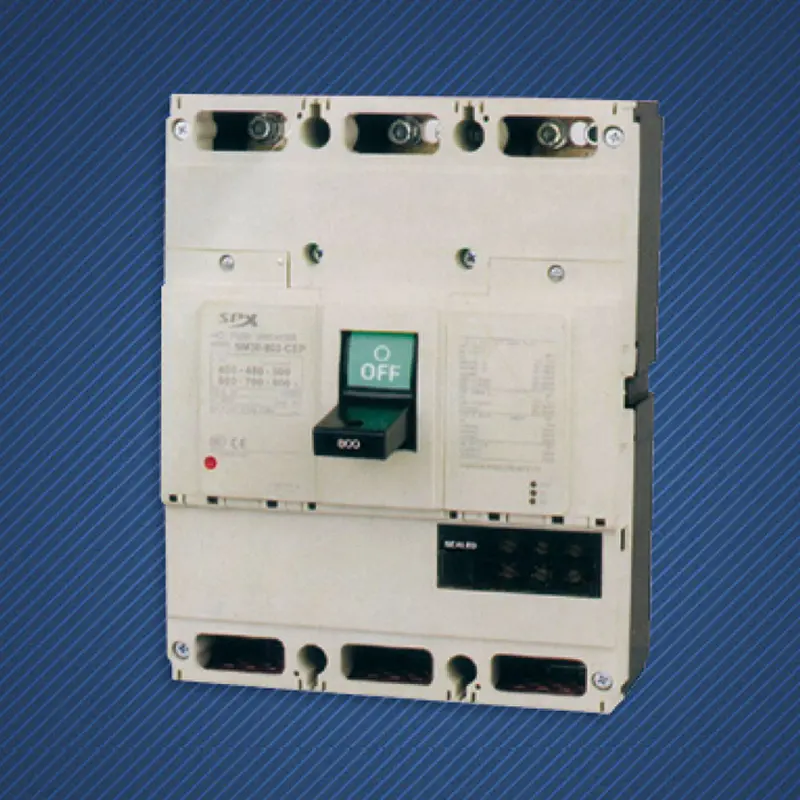

Wyłączniki kompaktowe to elektryczne urządzenia zabezpieczające niskiego napięcia, zaprojektowane tak, aby automatycznie przerywały przepływ prądu w przypadku wystąpienia nietypowych warunków. Zamknięte w trwałej, izolowanej, formowanej obudowie wyłączniki MCCB zapewniają niezawodną ochronę obwodów o prądzie znamionowym zwykle od 100 A do 2500 A.
W przeciwieństwie do wyłączników miniaturowych, wyłączniki kompaktowe są zaprojektowane z myślą o wyższych wartościach prądowych i bardziej wymagających środowiskach. Według referencji branżowych takich jakSPXspecyfikacje wyłączników w obudowie formowanej, wyłączniki MCCB są powszechnie stosowane ze względu na regulowane ustawienia wyzwalania, solidną konstrukcję i wysoką zdolność przerywania.
Wyłączniki kompaktowe w sposób ciągły monitorują prąd przepływający przez obwód elektryczny. W normalnych warunkach wyłącznik umożliwia nieprzerwany przepływ prądu. W przypadku wykrycia nieprawidłowego poziomu prądu, wewnętrzny mechanizm wyzwalający aktywuje się i otwiera obwód.
Wyłączniki wyłącznikowe są zaprojektowane tak, aby reagować na dwa podstawowe warunki zwarciowe:
Zrozumienie wewnętrznej struktury wyłączników kompaktowych pomaga wyjaśnić ich skuteczność i niezawodność.
| Część | Funkcjonować |
|---|---|
| Formowana obudowa izolacyjna | Zapewnia ochronę mechaniczną i izolację elektryczną |
| Łączność | Przenoszenie i przerywanie przepływu prądu |
| Wyzwalacz termiczny | Wykrywa warunki przeciążenia |
| Wyzwalacz magnetyczny | Natychmiast reaguje na zwarcia |
| Komora gaszenia łuku | Bezpiecznie rozprasza łuki elektryczne |
Przeciążenia występują, gdy sprzęt elektryczny pobiera więcej prądu, niż obwód jest w stanie wytrzymać w miarę upływu czasu. Wyłączniki kompaktowe chronią przed takim scenariuszem za pomocą termicznego mechanizmu wyzwalającego.
Element termiczny wewnątrz wyłącznika MCCB nagrzewa się wraz ze wzrostem prądu. Jeśli nadmierny prąd będzie się utrzymywał, ciepło powoduje wygięcie paska bimetalicznego, powodując zadziałanie wyłącznika. Ta opóźniona reakcja gwarantuje, że tymczasowe przepięcia nie spowodują niepotrzebnych przerw.
Zwarcia należą do najniebezpieczniejszych usterek elektrycznych, mogących spowodować pożar, uszkodzenie sprzętu i poważne zagrożenie bezpieczeństwa. Aby zapobiec temu ryzyku, wyłączniki kompaktowe wykorzystują wyzwalacz magnetyczny.
Kiedy nastąpi nagły wzrost prądu, pole magnetyczne wytworzone wewnątrz wyłącznika MCCB natychmiast aktywuje mechanizm wyzwalający. Wyłącznik otwiera się w ciągu milisekund, ograniczając energię zwarcia i chroniąc urządzenia znajdujące się za nim.
Producenci tacy jak SPX projektują wyłączniki kompaktowe, aby spełniać rygorystyczne wymagania przemysłowe, zachowując jednocześnie długoterminową stabilność działania.
Wyłączniki kompaktowe są stosowane w wielu sektorach:
Wybór odpowiedniego wyłącznika MCCB wymaga oceny kilku czynników technicznych:
Konsultacje z rzetelną dokumentacją produktu i doświadczonymi dostawcami zapewniają optymalną ochronę i niezawodność systemu.
| Typ urządzenia | Aktualny zakres | Typowe zastosowanie |
|---|---|---|
| MCB | Do 125A | Mieszkaniowe i lekkie komercyjne |
| MCCB | 100A – 2500A | Przemysłowe i handlowe |
| ACB | Powyżej 2500A | Główne systemy dystrybucji |
Podstawowym celem wyłączników kompaktowych jest ochrona obwodów elektrycznych przed przeciążeniami i zwarciami, przy jednoczesnym zapewnieniu bezpieczeństwa pracy.
Tak, wiele wyłączników kompaktowych ma regulowane ustawienia wyzwalania, co pozwala na precyzyjną ochronę dostosowaną do wymagań systemu.
Przy prawidłowej instalacji i konserwacji wyłączniki wyłącznikowe mogą działać niezawodnie przez wiele lat, nawet w wymagających środowiskach.
Absolutnie. Wyłączniki kompaktowe są szeroko stosowane w systemach fotowoltaicznych, wiatrowych i magazynowaniu energii w celu ochrony falowników i linii dystrybucyjnych.
Wyłączniki kompaktowe są niezbędnym elementem nowoczesnych systemów elektrycznych, zapewniającym niezawodną ochronę przed przeciążeniami i zwarciami. Ich solidna konstrukcja, możliwości adaptacji i sprawdzona wydajność sprawiają, że są preferowanym wyborem w różnych branżach.
Jeśli oceniasz wysokiej jakości wyłączniki kompaktowe lub potrzebujesz porad ekspertów dostosowanych do Twojej aplikacji, SPX jest gotowa wesprzeć Twój projekt. W celu uzyskania szczegółowych specyfikacji, profesjonalnych rekomendacji lub niestandardowych rozwiązań, prosimy o kontaktskontaktuj się z namii wykonaj kolejny krok w kierunku bezpieczniejszej i bardziej niezawodnej dystrybucji energii.
-
