W dzisiejszym wysoce konkurencyjnym środowisku przemysłowym optymalizacja zużycia energii i kontroli procesu jest nie tylko zaletą, ale koniecznością. W sercu tej transformacji znajduje się potężne urządzenie:przetwornica częstotliwości, znany również jako napęd o zmiennej częstotliwości (VFD).

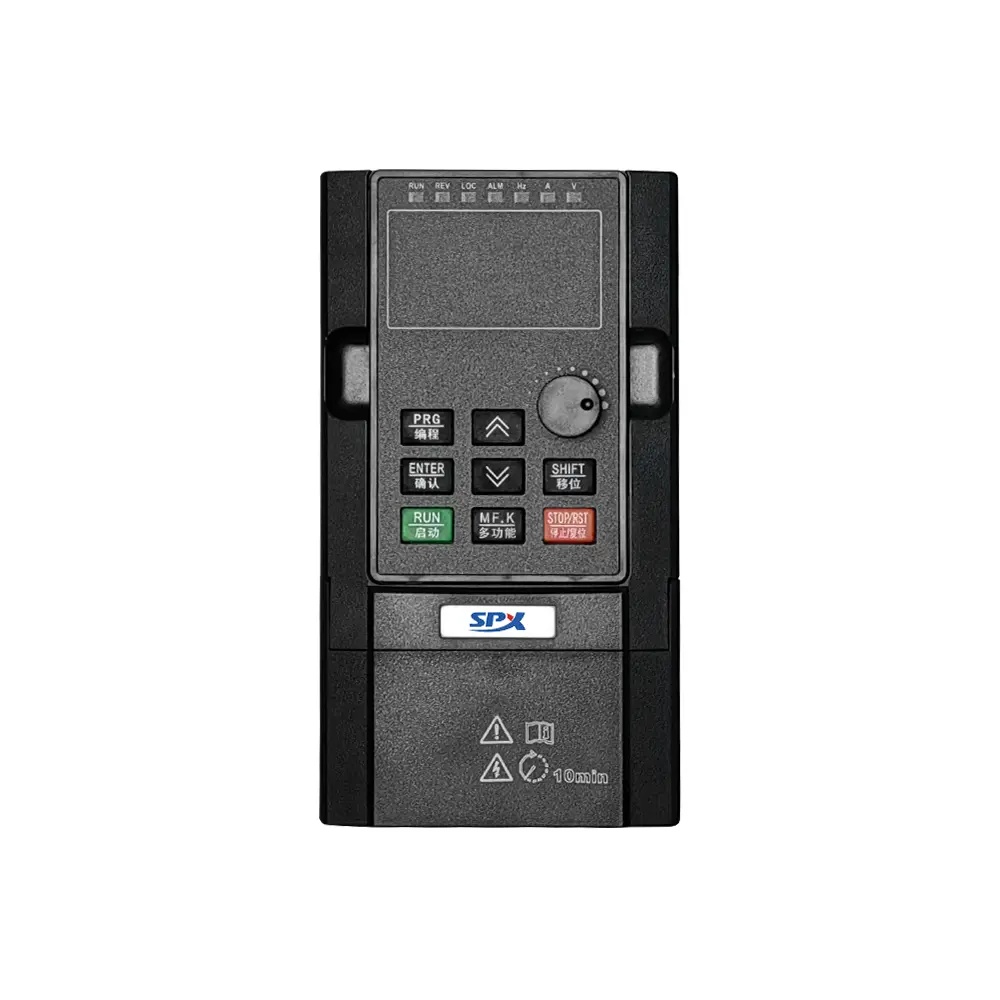

Aprzetwornica częstotliwości, powszechnie określany jako napęd prądu przemiennego lub napęd o zmiennej częstotliwości (VFD), to zaawansowane urządzenie elektroniczne przeznaczone do sterowania prędkością i momentem obrotowym silnika prądu przemiennego (AC). Osiąga się to poprzez zmianę częstotliwości i napięcia zasilania silnika. W tradycyjnych zastosowaniach o stałej prędkości silnik podłączony bezpośrednio do głównego źródła zasilania pracuje ze stałą prędkością, co często powoduje znaczne straty energii, szczególnie w systemach, w których przepływ lub ciśnienie należy regulować za pomocą urządzeń mechanicznych, takich jak zawory lub amortyzatory.
Podstawowa obsługa Podstawowa obsługa napędu o zmiennej prędkości obejmuje dwuetapowy proces zmiany przełożeń.
Najpierw przychodzący prąd przemienny o stałej częstotliwości (np. 50/60 Hz) jest przekształcany na prąd stały (DC) przez element zwany prostownikiem. Moc prądu stałego jest następnie wygładzana i filtrowana, zanim zostanie „odwrócona” z powrotem na moc prądu przemiennego przez sekcję falownika.
Co najważniejsze, częstotliwość i napięcie tego nowego wyjścia prądu przemiennego mogą być precyzyjnie kontrolowane przez mikroprocesor falownika. Ta funkcja umożliwia operatorowi precyzyjne dopasowanie prędkości silnika do wymagań procesu, co stanowi podstawę jego potencjału w zakresie oszczędzania energii.
Prostownik: przekształca trójfazowe lub jednofazowe wejście prądu przemiennego na prąd stały.
Szyna DC (z filtrem): Zasilanie prądem stałym wykorzystujące kondensatory i cewki indukcyjne do przechowywania i wygładzania przejścia.
Przetwornica częstotliwości: rdzeń przetwornicy częstotliwości. Tranzystory bipolarne z izolowaną bramką (IGBT) służą do włączania i wyłączania zasilania prądem stałym przy bardzo wysokiej częstotliwości.
Jednostka mikroprocesorowa (MPU): Mózg kontrolujący całą operację, wykonujący algorytm sterujący i przetwarzający sygnały z jednostki detekcyjnej.
Interfejs sterowania: umożliwia ustawianie parametrów, monitorowanie i integrację z szerszym systemem sterowania.
Znaczące oszczędności energii (20-50%):Jest to największa zaleta obciążeń odśrodkowych, takich jak wentylatory i pompy. Prawo powinowactwa stwierdza, że moc pobierana przez pompę lub wentylator jest proporcjonalna do sześcianu jego prędkości. Zmniejszenie prędkości o 20% zmniejsza zużycie energii o prawie 50%. Napędy SPX wykorzystują zaawansowane algorytmy, aby w czasie rzeczywistym dopasować moc silnika do dokładnego zapotrzebowania na obciążenie.
Precyzyjna kontrola procesu:Oprócz prostych zmian prędkości, tryb sterowania wektorowego pozwala na precyzyjną regulację prędkości i momentu obrotowego. Poprawia to jakość produktów, stabilizuje linie produkcyjne i zmniejsza ilość odpadów w branżach takich jak tekstylia, obróbka skrawaniem i opakowania.
Zmniejszone naprężenia mechaniczne i konserwacja:Przemienniki częstotliwości zapewniają łagodny start i stopniowe zwiększanie prędkości silnika. Eliminuje to wysokie prądy rozruchowe przy rozruchu bezpośrednim (naprężenie układu elektrycznego) i zapobiega nagłym szarpnięciom momentu obrotowego, które mogą powodować zużycie pasów, przekładni i łożysk. Pozwala także uniknąć szkodliwego efektu „uderzenia wodnego” w układach pompowych.
Wydłużona żywotność sprzętu:Eksploatując silnik w kontrolowanych warunkach, unikając przeciążeń termicznych, naprężeń elektrycznych i wstrząsów mechanicznych, przetwornica częstotliwości znacznie wydłuża żywotność silnika i napędzanego sprzętu.
Systemy HVAC:Steruje prędkościami wentylatorów w jednostkach klimatyzacyjnych i prędkościami pomp w systemach zimnej/ciepłej wody w celu zapewnienia optymalnej kontroli klimatu i maksymalnej efektywności energetycznej w budynkach komercyjnych.
Oczyszczanie wody i ścieków:Dostosuj prędkości pomp w filtrach, dmuchawach napowietrzających i systemach dozowania, aby reagować na zmieniające się wymagania, zapewniając stabilność procesu przy jednoczesnej minimalizacji zużycia energii.
Obsługa materiałów:Zapewnia płynne przyspieszanie i zwalnianie przenośników, dźwigów i wind, poprawiając bezpieczeństwo, dokładność pozycjonowania i ograniczając rozsypywanie się produktu.
Obrabiarki i produkcja:Zapewniają precyzyjną kontrolę prędkości wrzeciona w centrach obróbczych, koordynują ruch w zautomatyzowanych liniach produkcyjnych oraz poprawiają jakość i wydajność produktów.
Energia odnawialna:Maksymalizuj wykorzystanie energii wiatru jako kluczowego elementu systemów takich jak turbiny wiatrowe.
