3-biegunowy, 2-elementowy przekaźnik termiczny

W dziedzinie ochrony silników trójfazowych, jak osiągnąć najlepszą równowagę pomiędzy podstawowymi funkcjami i kosztami, jest odwiecznym tematem inżynieryjnym. Typowym produktem w ramach tej koncepcji jest 3-biegunowy, 2-elementowy termiczny przekaźnik przeciążeniowy China SPX. Nie jest to kompromis w funkcjonalności, ale wyrafinowana „optymalizacja projektu” mająca na celu szeroki zakres scenariuszy zastosowań, w których obciążenia trójfazowe są względnie zrównoważone, a wymagania dotyczące czułości zabezpieczenia przed awarią fazy są na standardowym poziomie. Sprytnie wykorzystując efekt sprzężenia termicznego dwóch komponentów do wykrywania anomalii w prądzie trójfazowym, upraszcza konstrukcję, zachowując jednocześnie niezawodną ochronę przed przeciążeniem, zapewniając opłacalną opcję ochrony dużej liczby standardowych urządzeń, takich jak wentylatory i pompy.

Cechy:

Dwa elementy grzejne są połączone szeregowo z dwiema fazami (takimi jak L1 i L3) w obwodzie trójfazowym silnika. Gdy silnik jest przeciążony, prąd przepływający przez te elementy wzrasta, a wytwarzane ciepło powoduje wyginanie się odpowiednich płytek bimetalicznych.
Odkształcenie dwóch płytek bimetalicznych jest syntetyzowane za pomocą wspólnego mechanizmu dźwigni różnicowej. Efekt termiczny generowany przez przeciążenie jednej lub dwóch faz będzie się kumulował i ostatecznie napędzał działanie mechanizmu wyzwalającego. W przypadku trójfazowego zrównoważonego przeciążenia reakcja zabezpieczenia jest zasadniczo taka sama jak w przypadku 3-biegunowego 2-elementowego termicznego przekaźnika przeciążeniowego.
To jest najbardziej zasadnicza różnica. W przypadku zaniku fazy (np. odłączenia fazy L2) przekaźnik dwuelementowy może w dalszym ciągu wykryć awarię poprzez podniesienie prądu w dwóch fazach (L1 i L3), ale jego szybkość reakcji może być nieco mniejsza niż w przypadku przekaźnika trójelementowego zoptymalizowanego pod kątem zabezpieczenia przed zanikiem fazy. Jednak w przypadku większości standardowych zastosowań ich ochrona jest nadal aktualna i skuteczna.
Zmniejszenie jednego elementu grzejnego i powiązanej konstrukcji bezpośrednio obniża koszty materiałów i produkcji, jednocześnie potencjalnie czyniąc wysokiej jakości 3-biegunowy 2-elementowy termiczny przekaźnik przeciążeniowy bardziej kompaktowy.

Korzyść

W przypadku większości trójfazowych zrównoważonych obciążeń w systemie elektroenergetycznym, takich jak standardowe pompy, wentylatory i sprężarki, ich skuteczność zabezpieczenia przed przeciążeniem nie różni się od działania przekaźników trójelementowych.

Usprawniona konstrukcja oznacza mniej potencjalnych punktów awarii. Rdzeń bimetaliczny mechanizm zabezpieczający przed ograniczeniem czasowym jest nadal mocny, zachowując klasyczne zalety przekaźników termicznych, takie jak duża zdolność adaptacji do środowiska, brak potrzeby dodatkowego zasilania i przeciwdziałanie zakłóceniom.

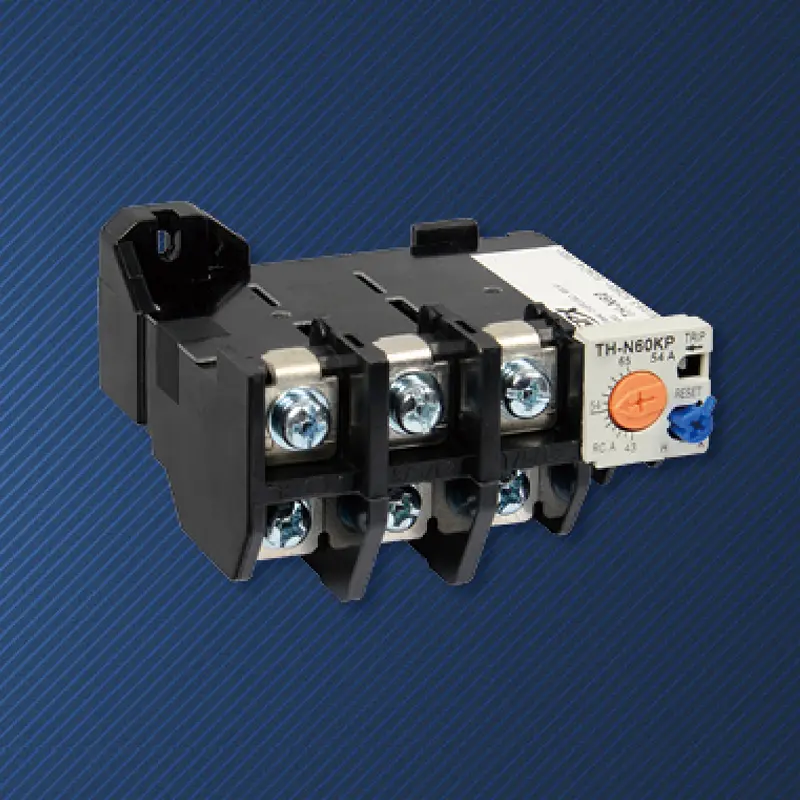

Przekaźnik termiczny STH-N50 jest odpowiedni do stycznika prądu przemiennego S-C50/95

Rama(A)	STH-N60
Odpowiedni stycznik prądu przemiennego	SC50/95
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)		Dostosuj zakres (A)
	15A		12 ~ 18
	19A		16 ~ 22
	22A		18 ~ 26
	29A		24 ~ 34
	35A		30 ~ 40
	42A		34 ~ 50
	54A		43 ~ 65
	67A		54 ~ 80
	82A		65 ~ 93
	95A		85 ~ 105
Struktura styków pomocniczych	1a1b(1NO+1NC)

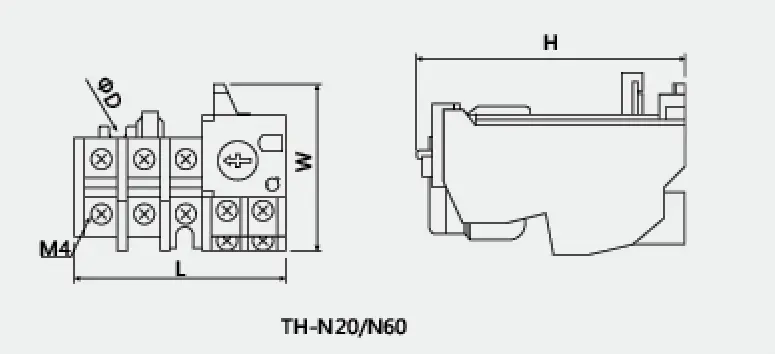

Zarys i wymiar montażowy
	Typ	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
