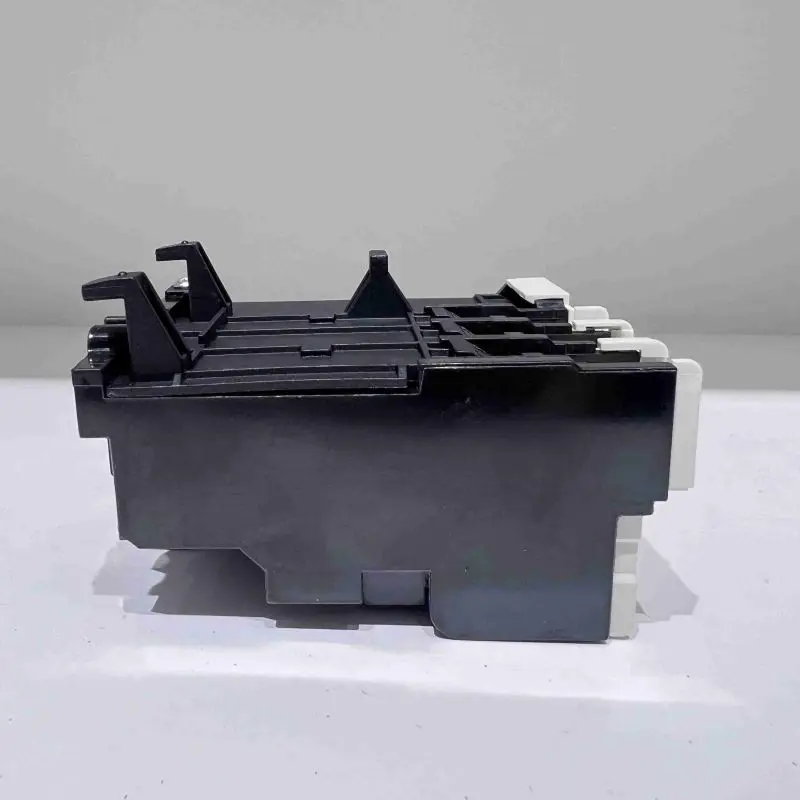

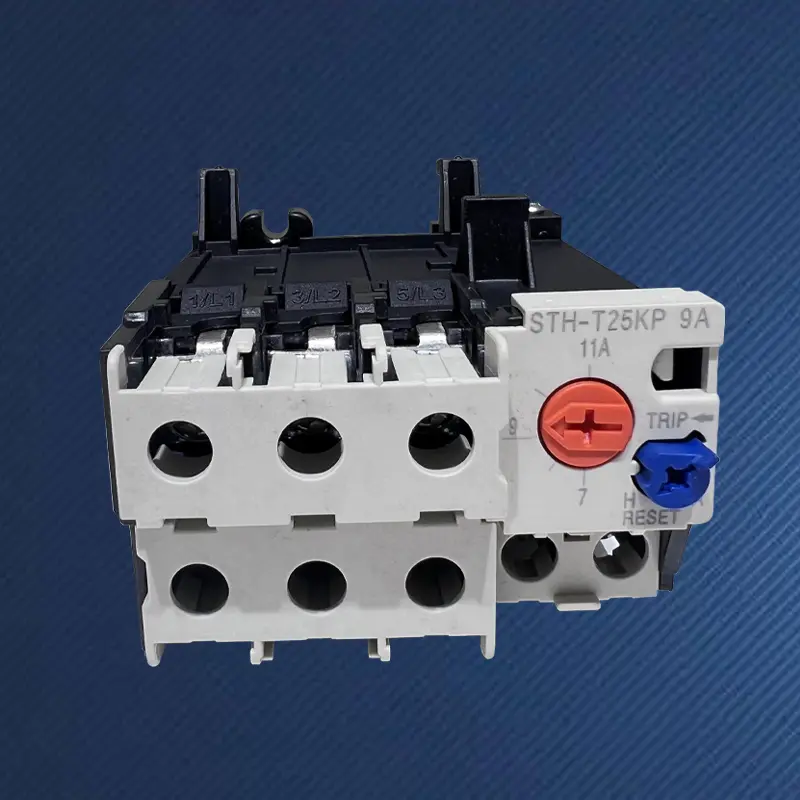

Przekaźnik termiczny TH-T25 18A

W świecie ochrony silników uniwersalna możliwość regulacji oznacza elastyczność, ale wiąże się także ze złożonością debugowania i ryzykiem niespójnych parametrów. Przekaźnik termiczny China SPX TH-T25 18A działa w przeciwnym kierunku. Nie jest to narzędzie o szerokim zakresie regulacji, ale „karta bezpieczeństwa” precyzyjnie odlana na prąd znamionowy silnika 18A. W fabryce ostateczna kalibracja jest zakończona parametrem zabezpieczenia rdzenia - ustawionym prądem 18A, co gwarantuje, że każdy produkt może zapewnić najlepiej dopasowaną ochronę silników o tym konkretnym poziomie mocy od razu po wyjęciu z pudełka. Reprezentuje skuteczną filozofię inżynierii, która dąży do standaryzacji, spójności i łatwości użytkowania.

Korzyść:

Produkt został głęboko skalibrowany w procesie produkcyjnym na około 18 A, a właściwości termiczne paska bimetalicznego i mechaniczne dopasowanie mechanizmu zwalniającego osiągnęły w tym momencie maksimum. Użytkownicy nie muszą dokonywać regulacji na miejscu, co zasadniczo eliminuje przedwczesne lub opóźnione działania zabezpieczające spowodowane niedokładną ręczną kalibracją.
Użycie dostępnego w magazynie przekaźnika termicznego TH-T25 18A podczas produkcji kompletnego sprzętu lub projektów seryjnych może sprawić, że charakterystyka zabezpieczeń wszystkich silników o tej samej mocy będzie bardzo spójna, poprawiając standaryzację i niezawodność całego systemu.
Prąd nastawczy 18 A dokładnie odpowiada zakresowi mocy głównego silnika trójfazowego od 7,5 kW do 9 kW przy napięciu 380 V, co czyni go idealnym partnerem dla wielu wentylatorów, pomp wodnych i średnich silników z napędem mechanicznym.
Model pojemności cieplnej i rozpraszania ciepła elementu termicznego przekaźnika termicznego TH-T25 18A jest zoptymalizowany pod kątem charakterystyki grzewczej silników na tym poziomie prądu, co może bardziej realistycznie symulować proces wzrostu temperatury uzwojeń silnika pod przeciążeniem, częstym zatrzymaniem rozruchu i innymi warunkami pracy.
Inżynierowie i instalatorzy nie muszą sprawdzać wykresów ani używać śrubokrętów do regulacji, mogą bezpośrednio zainstalować okablowanie, co znacznie oszczędza czas debugowania i zmniejsza liczbę błędów ludzkich.

Typowe scenariusze zastosowań

Zabezpieczenie rdzenia pomp wody obiegowej o mocy 7,5 kW-9 kW i pomp wspomagających wodę zasilającą.
Zabezpieczenie przed przeciążeniem małych sprężarek powietrza, silników pasowych i mieszalników.
Urządzenie zabezpieczające moc dla średniej wielkości klimakonwektorów i wentylatorów nawiewnych.
Producent sprzętu wykorzystuje termiczny przekaźnik przeciążeniowy TH-T25 18A jako znormalizowany, wolny od debugowania element ochronny w jednym ze swoich modeli o stałym zasilaniu.

Przekaźnik termiczny STH-T25 jest odpowiedni dla stycznika AC S-M20/25

Rama(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Odpowiedni stycznik prądu przemiennego	S-M10/12		S-M20/25				S-M35/50
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)	Dostosuj zakres (A)	Wybierz(A)		Dostosuj zakres (A)		Wybierz(A)	Dostosuj zakres (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24 ~ 34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30 ~ 40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34 ~ 50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4 ~ 6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7 ~ 11
	2,5A	2~3	11A		9 ~ 13
	3,6A	2,8 ~ 4,4	15A		12 ~ 18
	5A	4 ~ 6	19A		16 ~ 22
	6,6A	5,2 ~ 8	22A		18 ~ 26
	9A	7 ~ 11	29A		24 ~ 34
	11A	9 ~ 13	35A		30 ~ 40
Struktura styków pomocniczych	1a1b(1NO+1NC)

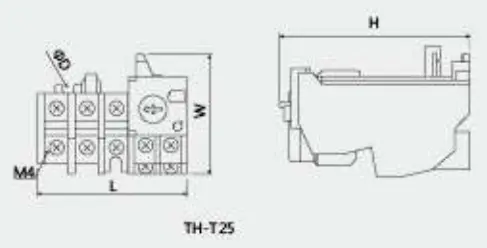

Zarys i wymiar montażowy
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
