Zabezpieczenie silnika z przekaźnikiem termicznym

Tragedia spalenia silnika często zaczyna się od niezauważalnego, długotrwałego wzrostu temperatury. Trwałe zabezpieczenie silnika z przekaźnikiem termicznym SPX jest „terminatorem” tego tajnego procesu. Jego rola jest daleka od prostego przełącznika wykrywającego prąd, ale raczej jako wyrafinowany „termoelektryczny system analogowy”. Każdy znajdujący się w nim element bimetaliczny jest skalibrowanym „modelem termicznym”, który odtwarza w czasie rzeczywistym stan nagrzewania i chłodzenia uzwojenia silnika przy tym samym prądzie. Gdy model zewnętrzny ustali, że osiągnięto granicę termiczną, oznacza to, że wnętrze silnika również jest zagrożone i natychmiast włącza się ochrona. Jest to filozofia ochrony zapobiegawczej, która wywodzi się z istoty fizycznej i poprzedza szkody.

Cechy:

Element grzejny połączony szeregowo z obwodem głównym bezpośrednio przekształca prąd w energię cieplną w proporcji kwadratowej (P=I²R) bez konieczności pośredniej konwersji lub zewnętrznego zasilania, co jest najbardziej bezpośrednią symulacją strat silnika.
Energia cieplna powoduje kontrolowane i kumulacyjne odkształcenie zginające blach bimetalicznych o określonych recepturach. Zmienna ta jest całką termiczną funkcji czasu i prądu. Gdy skumulowane odkształcenie osiągnie mechanicznie ustawiony próg, mechanizm zwalniający natychmiast uruchamia się, dokonując niezawodnej konwersji energii cieplnej na energię mechaniczną, a następnie na sygnały sterujące.
Żywotność materiałów izolacyjnych silnika zmniejsza się wykładniczo wraz ze wzrostem temperatury (np. „reguła 10 stopni”). Odwrotna charakterystyka czasowa termicznego zabezpieczenia silnika z przekaźnikiem przeciążeniowym (im większe przeciążenie, tym szybsze działanie) doskonale do niej pasuje, interweniując przed punktem krytycznym ostrego skrócenia żywotności izolacji.
Hurtownie dostosowane zabezpieczenie silnika z przekaźnikiem termicznym rozumie i pozwala na rozsądne przeciążenie silnika podczas rozruchu lub krótkotrwałych wymagań procesowych i podejmuje działania tylko wtedy, gdy iloczyn stopnia i czasu przeciążenia (tj. „akumulacji termicznej”) przekracza próg bezpieczeństwa, unikając niepotrzebnych wyłączeń.

Dokładne pozycjonowanie

W nowoczesnych elektronicznych systemach sterowania różne urządzenia zabezpieczające współpracują ze sobą, tworząc system głębokiej obrony:
Wyłączniki automatyczne (CB/MCCB) są strażnikami sieci energetycznej, odpowiedzialnymi za usuwanie katastrofalnych usterek, takich jak zwarcia, ochronę kabli i architektury systemu.
Przekaźnik przeciążeniowy termiczny typu silnikowego jest ściśle przylegającą osłoną korpusu silnika, przeznaczoną do zwalczania chronicznego zagrożenia uszkodzeniami termicznymi spowodowanymi przeciążeniem i przerwaniem fazy.
Wewnętrzne zabezpieczenie przetwornicy częstotliwości/softstartera zapewnia ochronę na poziomie procesu i algorytmu, taką jak przetężenie, przepięcie itp., ale jej skuteczność zależy od jego stanu zdrowia i ustawień parametrów.
Wybór wysokiej jakości termicznego zabezpieczenia silnika z przekaźnikiem przeciążeniowym oznacza dodanie do silnika niezależnej, czystej i redundantnej warstwy zabezpieczenia termicznego opartej na różnych zasadach, co stanowi najwyższy poziom myślenia o bezpieczeństwie.

Aplikacja

Kruszarki górnicze i młyny kulowe; Prasy walcowe i duże wentylatory w cementowniach są zaprojektowane tak, aby radzić sobie w środowiskach o dużym uderzeniu i zapyleniu.
Zabezpieczenie silnika z przekaźnikiem termicznym może być stosowane w pompach przeciwpożarowych i pompach wody użytkowej w budynkach; Pompy do podnoszenia wody i dmuchawy do oczyszczania ścieków służą do ochrony bezpieczeństwa publicznego i źródeł utrzymania ludzi.
Ochrona wrzeciona i silnika podajnika wtryskarek do tworzyw sztucznych i centrów obróbki metali, a także ochrona silnika z przekaźnikiem termicznym, utrzymują podstawową wartość i reputację sprzętu.

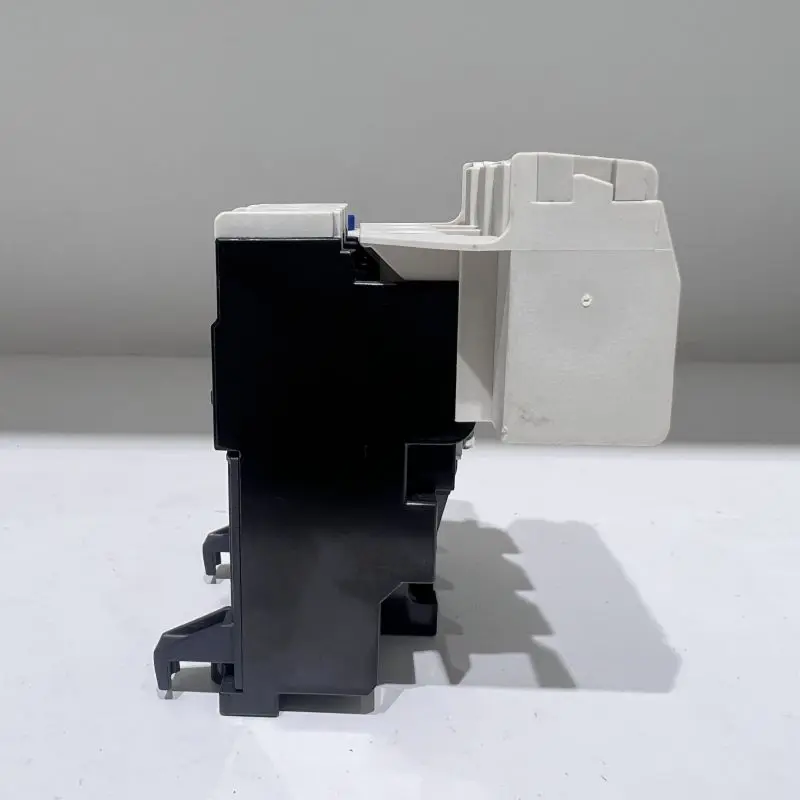

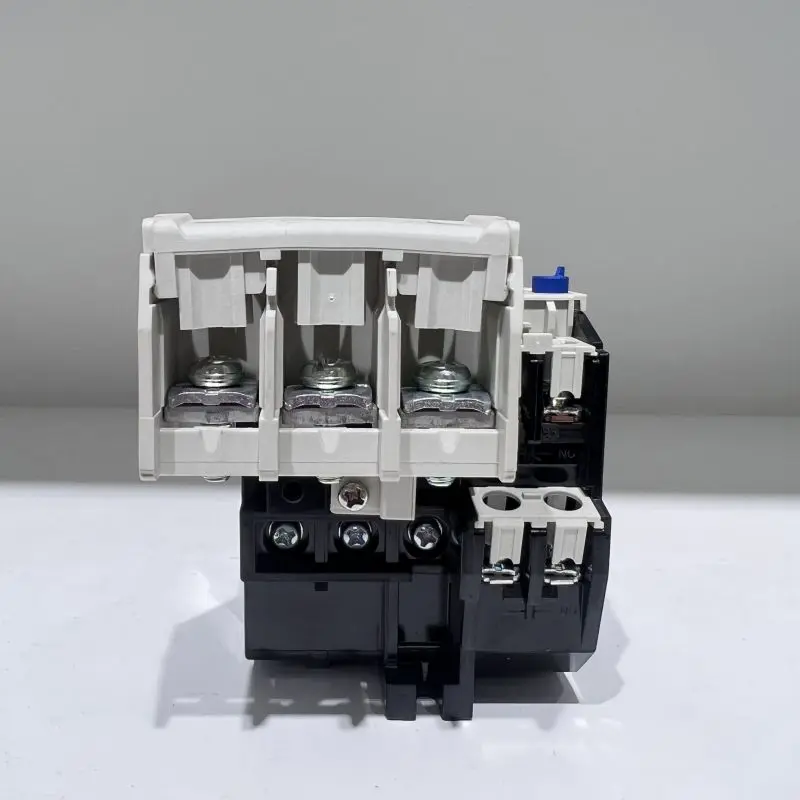

Przekaźnik termiczny STH-T25 jest odpowiedni dla stycznika AC S-M20/25.

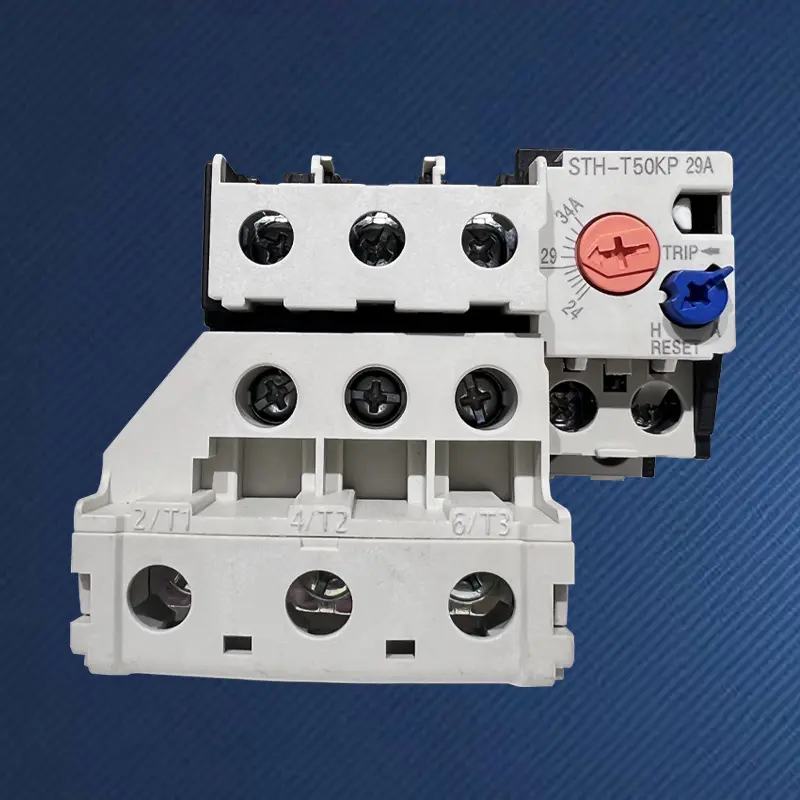

Rama(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Odpowiedni stycznik prądu przemiennego	S-M10/12		S-M20/25				S-M35/50
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)	Dostosuj zakres (A)	Wybierz(A)		Dostosuj zakres (A)		Wybierz(A)	Dostosuj zakres (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24 ~ 34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30 ~ 40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34 ~ 50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4 ~ 6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7 ~ 11
	2,5A	2~3	11A		9 ~ 13
	3,6A	2,8 ~ 4,4	15A		12 ~ 18
	5A	4 ~ 6	19A		16 ~ 22
	6,6A	5,2 ~ 8	22A		18 ~ 26
	9A	7 ~ 11	29A		24 ~ 34
	11A	9 ~ 13	35A		30 ~ 40
Struktura styków pomocniczych	1a1b(1NO+1NC)

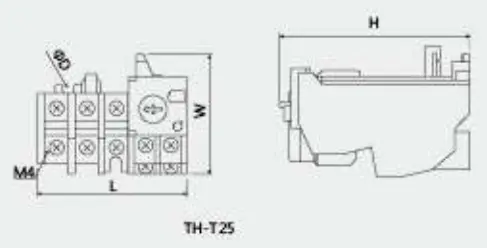

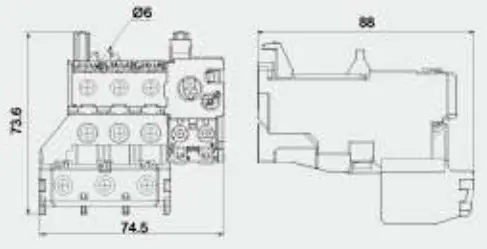

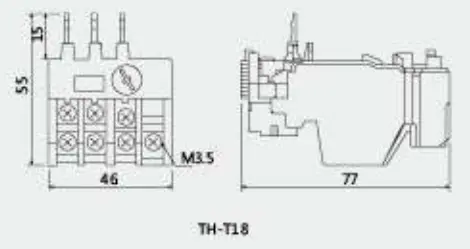

Zarys i wymiar montażowy
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5

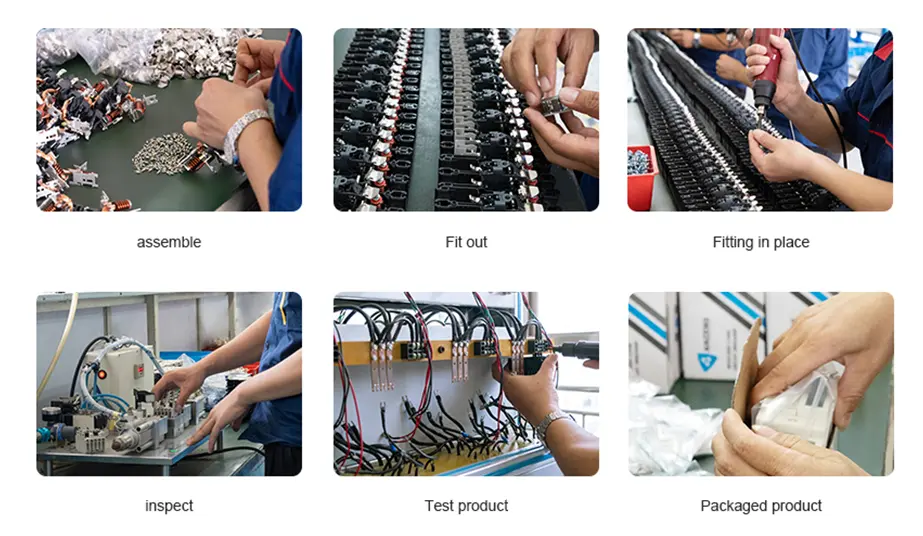

Proces produkcyjny
