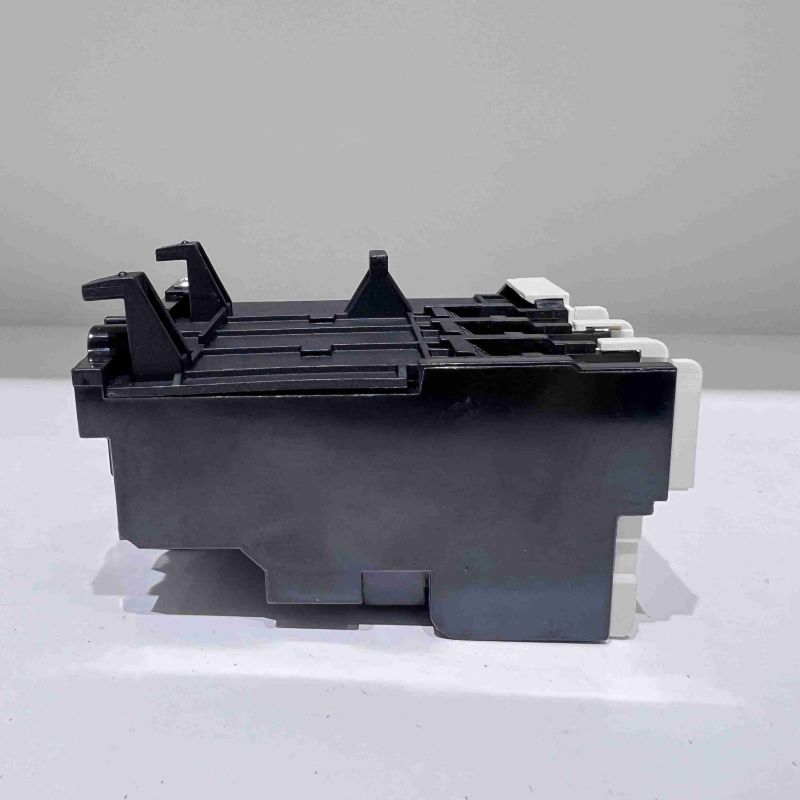

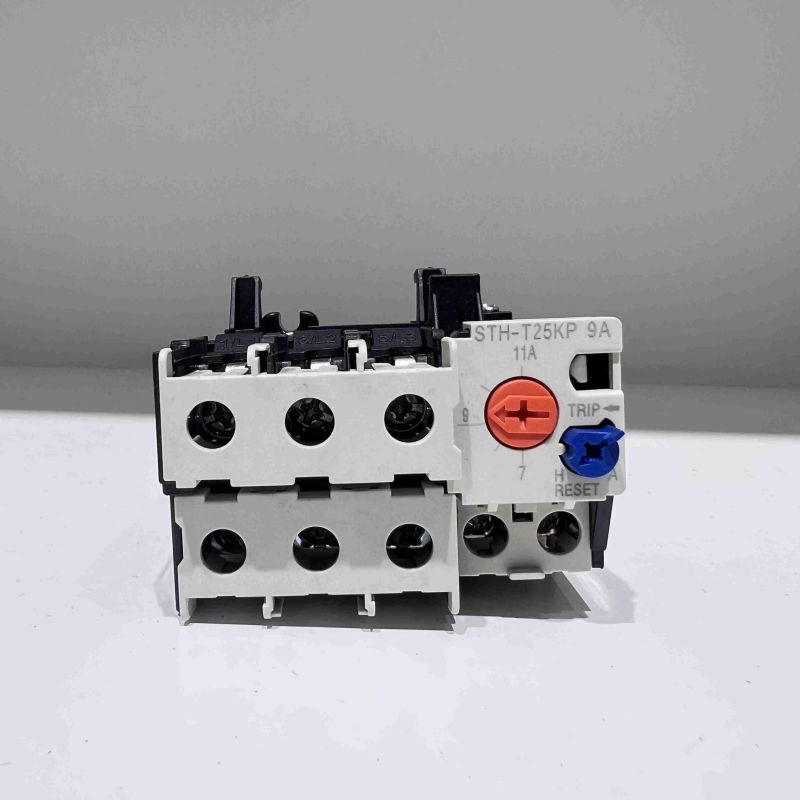

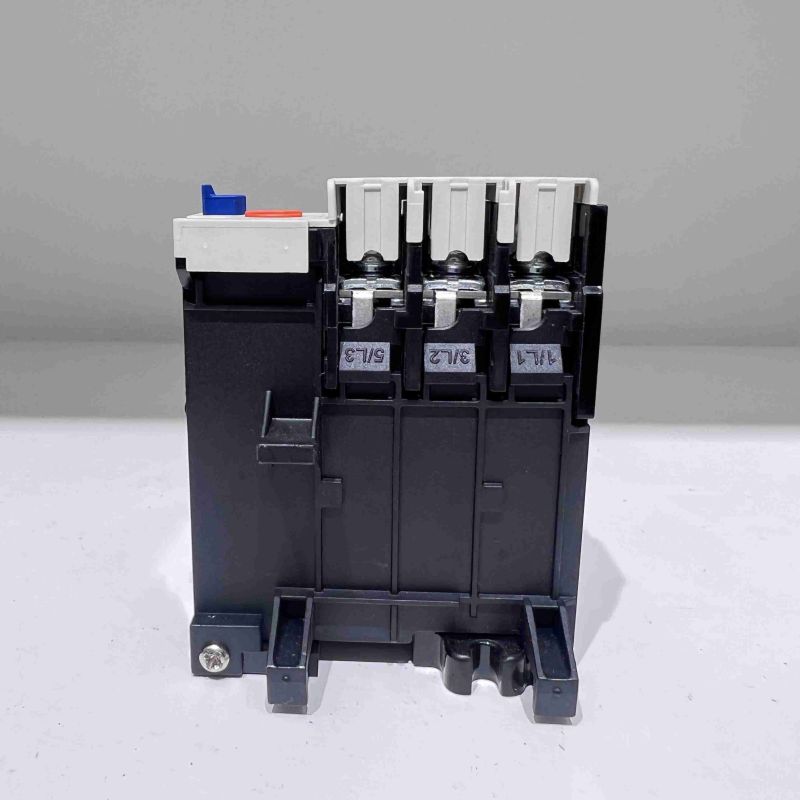

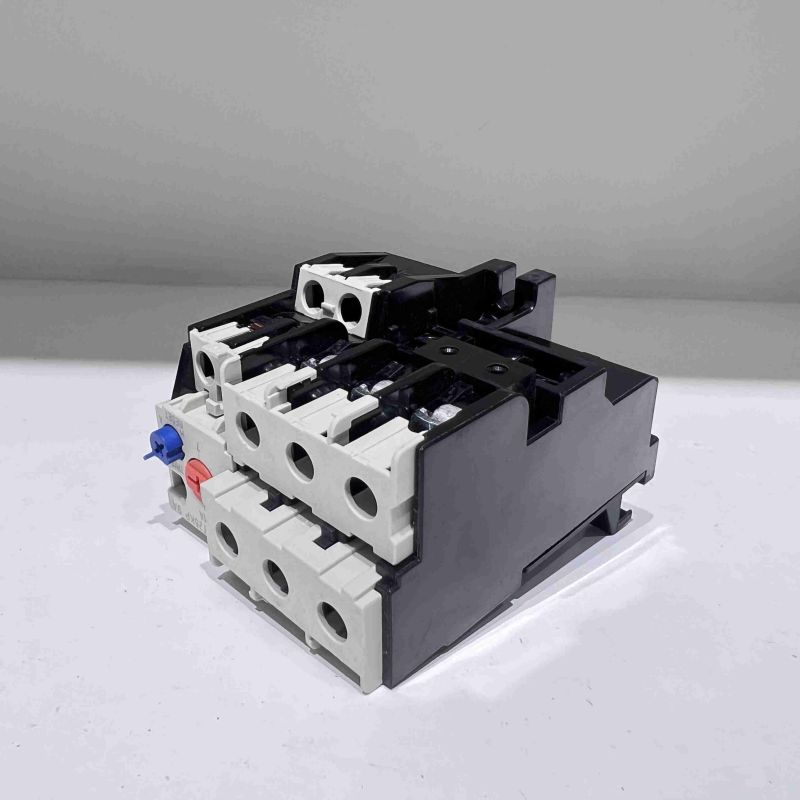

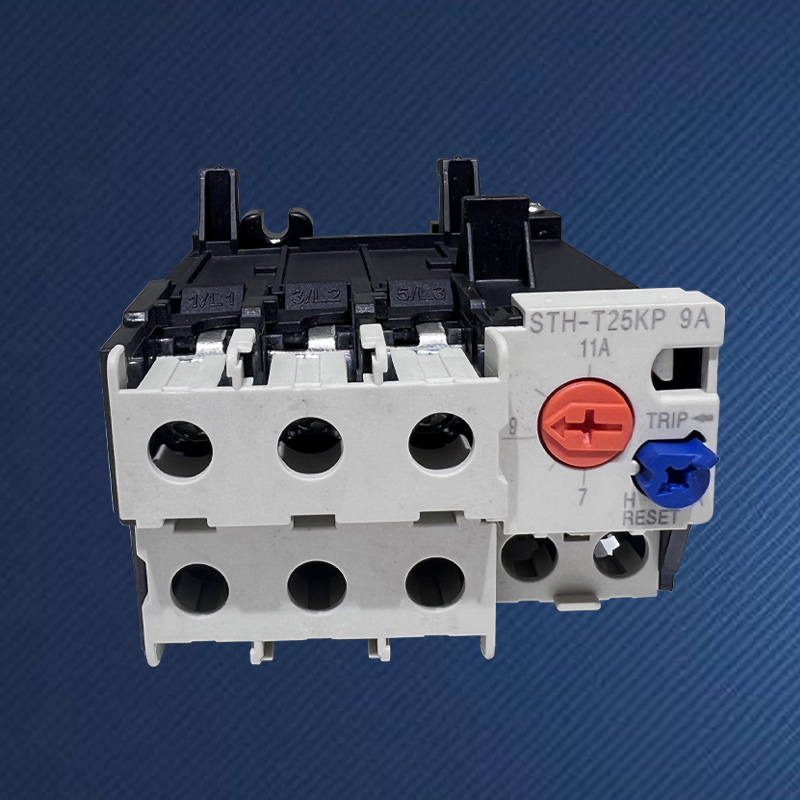

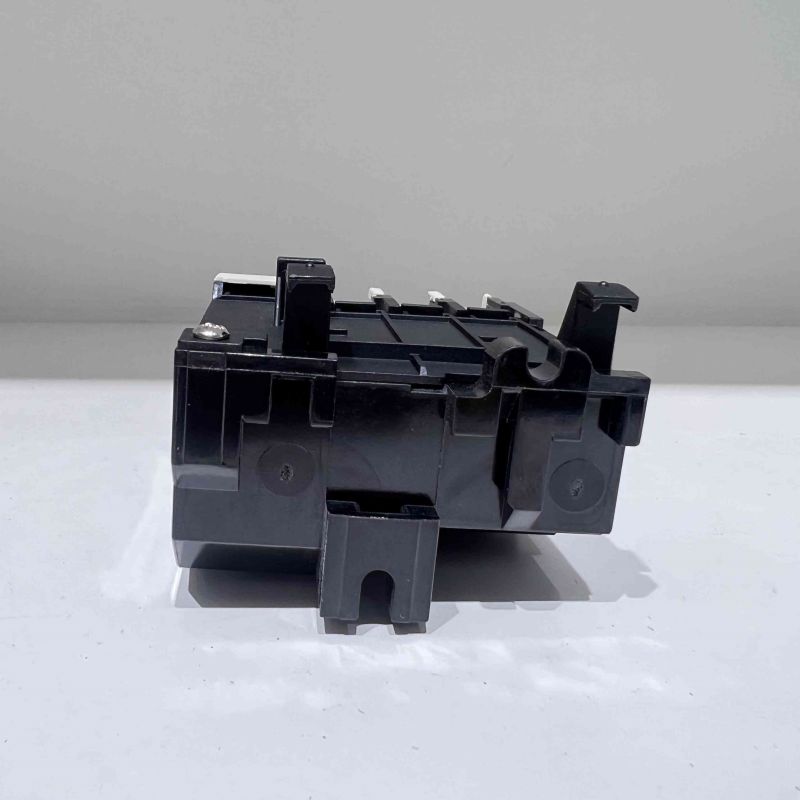

Przekaźnik termiczny TH-T25KP

Dlaczego warto wybrać przekaźnik termiczny SPX TH-T25KP?

W złożonych obiektach przemysłowych warunki pracy silników są bardzo zróżnicowane, a czynniki takie jak prąd znamionowy, obciążenie rozruchowe i temperatura otoczenia wymagają, aby urządzenia zabezpieczające miały duże możliwości adaptacji i regulacji. Dostosowany do potrzeb SPX termiczny przekaźnik przeciążeniowy TH-T25KP nie jest komponentem o stałej specyfikacji, ale konfigurowalną platformą ochrony silnika. Podstawową koncepcją projektową jest umożliwienie inżynierom „dostosowania” parametrów zabezpieczeń w oparciu o rzeczywiste warunki pracy każdego silnika poprzez szerokie, ciągłe dostrajanie prądu, doskonałą kompensację temperatury i wzmocnioną konstrukcję mechaniczną, co pozwala uzyskać poprawę zabezpieczeń z „odpowiedniego” na „optymalny”, szczególnie odpowiedni w trudnych sytuacjach, takich jak rozruch pod dużym obciążeniem, praca przerywana lub zmieniające się środowisko

Dostępny w magazynie termiczny przekaźnik przeciążeniowy TH-T25KP zapewnia szeroki zakres płynnie regulowanych prądów, które znacznie przekraczają modele stałe (takie jak obejmujący pełny zakres od kilkunastu amperów do setek amperów). Użytkownicy mogą w sposób ciągły i dokładny ustawiać prąd działania na wartość prądu znamionowego silnika, obracając pokrętło, uzyskując najlepsze spersonalizowane dopasowanie charakterystyki zabezpieczenia.

Zwykle wyposażone w opcjonalne lub przełączane funkcje klasy 10 i klasy 20 (lub wyższej), użytkownicy mogą elastycznie wybierać odpowiednią krzywą wyłączania w zależności od tego, czy silnik jest uruchamiany standardowo, czy przy dużym obciążeniu, co pozwala uniknąć uderzeń przy rozruchu i wyłączeń oraz zapewnia szybką ochronę w przypadku przeciążenia zablokowanego wirnika.

Wyposażony w zaawansowany mechanizm kompensacji temperatury otoczenia, termiczny przekaźnik przeciążeniowy TH-T25KP utrzymuje stabilną charakterystykę ochrony w zakresie temperatur otoczenia od -20°C do +60°C (lub więcej), unikając „choroby sezonowej” spowodowanej przedwczesną lub opóźnioną ochroną zwykłych przekaźników z powodu zmian temperatury otoczenia.

Przyjmuje niezależną instalację podstawową i jest podłączony do stycznika za pomocą standardowych zacisków przewodów zamiast bezpośredniego podłączania. Konstrukcja ta zapewnia większą elastyczność okablowania, lepszą zdolność rozpraszania ciepła oraz zaletę łatwej indywidualnej konserwacji i wymiany, co czyni ją preferowanym wyborem w przypadku projektów szaf o wysokich wymaganiach.

Oprócz standardowych styków wyzwalających normalnie zamkniętych (NC-97/98), zwykle dostępny jest dodatkowy zestaw niezależnych styków sygnałowych normalnie otwartych (NO-95/96) i normalnie zamkniętych (NC-97/98), które można wykorzystać do sterowania wyłączeniem obwodu i zdalnym sygnalizowaniem alarmu, spełniając złożone wymagania dotyczące sterowania i monitorowania.

Rama(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Odpowiedni stycznik prądu przemiennego	S-M10/12				S-M20/25				S-M35/50
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)		Dostosuj zakres (A)		Wybierz(A)		Dostosuj zakres (A)		Wybierz(A)	Dostosuj zakres (A)
	0,24A		0,2 ~ 0,32		1,3A		1 ~ 1,6		29	24 ~ 34
	0,35A		0,28 ~ 0,42		1,7A		1,4 ~ 2,0		35	30 ~ 40
	0,5A		0,4 ~ 0,6		2.1A		1,7 ~ 2,5		42	34 ~ 50
	0,7A		0,55 ~ 0,85		2,5A		2~3
	0,9A		0,7 ~ 1,1		3,6A		2,8 ~ 4,4
	1,3A		1 ~ 1,6		5A		4 ~ 6
	1,7A		1,4 ~ 2,0		6,6A		5,2 ~ 8
	2.1A		1,7 ~ 2,5		9A		7 ~ 11
	2,5A		2~3		11A		9 ~ 13
	3,6A		2,8 ~ 4,4		15A		12 ~ 18
	5A		4 ~ 6		19A		16 ~ 22
	6,6A		5,2 ~ 8		22A		18 ~ 26
	9A		7 ~ 11		29A		24 ~ 34
	11A		9 ~ 13		35A		30 ~ 40
Struktura styków pomocniczych	1a1b(1NO+1NC)
Zarys i wymiar montażowy
	Typ				L	W	H	φD
	TH-T25				63	51	81	4.5
