Stycznik AC do klimatyzatora

Zaawansowany fabryczny stycznik prądu przemiennego SPX Electric do klimatyzatora to elektromagnetyczne urządzenie przełączające zoptymalizowane i opracowane do sterowania obciążeniami rdzeniowymi, takimi jak sprężarki i wentylatory. Koncentruje się na spełnieniu specjalnych warunków pracy związanych z częstym uruchamianiem i zatrzymywaniem, wysokim prądem udarowym rozruchu i długoterminową ciągłą pracą systemów klimatyzacyjnych. Jego konstrukcja i dobór są bezpośrednio powiązane z wydajnością operacyjną, poziomem zużycia energii i całym systemem urządzeń klimatyzacyjnych i stanowią podstawowe elementy zapewniające stabilną pracę cykli chłodniczych/termicznych.

Wyślij zapytanie

Opis produktu

Za każdym poleceniem regulacji temperatury kryje się wysokiej jakości stycznik prądu przemiennego SPX Electric do klimatyzatora, który spełnia kluczową misję polegającą na podłączeniu do potężnego źródła zasilania. Specjalny stycznik klimatyzacji nie jest prostym zastosowaniem uniwersalnych komponentów, ale profesjonalnym komponentem głęboko zoptymalizowanym pod kątem charakterystyki obciążenia sprężarek i silników wentylatorów, zapewniającym, że system klimatyzacji wytrzyma dziesiątki tysięcy wstrząsów rozruchowych i nieprzerwaną, stabilną pracę przez okres kilku, a nawet kilkunastu lat.

Funkcja:

W momencie uruchomienia sprężarki prąd może osiągnąć 5-7-krotność wartości znamionowej. Stycznik AC do klimatyzatora wykorzystuje specjalnie zaprojektowane styki ze stopu srebra i wzmocniony system elektromagnetyczny, który może wytrzymać częste skoki prądu z zabezpieczeniem przed spawaniem i niską rezystancją, unikając usterek spowodowanych przyczepnością lub nieprawidłowym nagrzewaniem.
Zoptymalizuj ścisły system roboczy (kategoria AC-3 lub AC-3a) pod kątem uruchamiania i zatrzymywania klimatyzacji z dużą częstotliwością (np. w miejscach o wysokich wymaganiach dotyczących dokładności kontroli temperatury), a w ramach zakontraktowanego okresu użytkowania żywotność elektryczna znacznie przekracza trwałość zastosowań ogólnych, redukując przestoje systemu spowodowane awarią stycznika.
Zoptymalizowana konstrukcja cewki utrzymuje wyjątkowo niski pobór mocy po zasysaniu, co nie tylko oszczędza energię, ale także znacznie zmniejsza wzrost temperatury cewki, poprawia długoterminową stabilność pracy i spełnia ogólne wymagania w zakresie oszczędzania energii stawiane wysokowydajnym systemom klimatyzacji.
Stycznik AC do klimatyzatora jest wyposażony w wysokiej jakości pierścienie zwierające i struktury buforujące, skutecznie tłumiące nieodłączne „brzęczenie” dźwięku układu elektromagnetycznego prądu przemiennego, zapobiegając przenoszeniu hałasu przez ściany lub rury i wpływając na ciszę w pomieszczeniu.
Zoptymalizuj wygląd skrzynki sterującej klimatyzacją, aby ułatwić układ o dużej gęstości na ograniczonych płytkach PCB lub podstawach montażowych, biorąc pod uwagę jej kompaktową przestrzeń.
Stycznik AC do klimatyzatora jest wyposażony w wysokowydajną osłonę gaszącą łuk, która skutecznie gasi łuk powstający podczas przerwy w dopływie prądu; Izolowana powłoka ma dobre właściwości zmniejszające palność i zapobiegające pełzaniu i jest odpowiednia dla środowiska kondensacji i pary wodnej, które mogą występować wewnątrz klimatyzatora.
Zwykle mocowane za pomocą śrub lub instalowane na szynach, z przestronnymi zaciskami okablowania; Niektóre modele są wyposażone w mechaniczne okienka wskaźników działania, umożliwiające personelowi instalującemu lub konserwującemu szybkie potwierdzenie ich stanu pracy.

Funkcja

Dokonaj ścisłej kalibracji zgodnie z prądem znamionowym i charakterystyką rozruchową sprężarki (jednofazowej/trójfazowej) i silnika wentylatora, podaj dokładne specyfikacje prądu (takie jak 20 A, 30 A, 40 A itp.) i unikaj wczesnych awarii spowodowanych „wirtualną kalibracją mocy” lub niewłaściwym wyborem.

Cewka i elementy metalowe zostały poddane specjalnej obróbce zapobiegającej rdzy i korozji, która jest odporna na trudne warunki, takie jak wysoka temperatura, wysoka wilgotność, mgła solna (na obszarach przybrzeżnych) i drastyczne zmiany temperatury, którym mogą podlegać jednostki zewnętrzne, zapewniając płynną pracę mechanizmów wewnętrznych.

Aplikacja

Sterowanie zasilaniem sprężarki i wentylatora zewnętrznego klimatyzatora o zmiennej częstotliwości lub stałej prędkości.
Stycznik AC do klimatyzatora służy jako jednostka napędowa każdego modułu sprężającego jednostki zewnętrznej.
Sterowanie głównymi obciążeniami, takimi jak sprężarka i czterodrogowy zawór przełączający w obwodzie chłodniczym.

Kluczowe etapy wyboru:

1. Określ rodzaj obciążenia i prąd: Sprawdź prąd znamionowy (RLA) lub maksymalny prąd roboczy (MCA) na tabliczce znamionowej sprężarki i wykorzystaj to jako główną podstawę do wybrania prądu znamionowego stycznika, pozostawiając margines bezpieczeństwa około 1,2-1,5 razy.

2. Sprawdź liczbę biegunów i napięcie: w przypadku sprężarek jednofazowych stosuje się styczniki 2-biegunowe, a w przypadku sprężarek trójfazowych styczniki 3-biegunowe; Poziom napięcia głównego styku powinien być ≥ napięcia zasilania klimatyzatora (np. 220 V AC lub 380 V AC).
3. Dopasowane napięcie cewki sterującej: Wybierz w oparciu o napięcie sygnału sterującego dostarczane przez płytę główną sterowania klimatyzacją (zwykle 24 V AC lub 220 V AC).

Słabej jakości lub niewłaściwie dobrany stycznik może być przyczyną niestabilnego zasilania sprężarki, zatarcia styków (sprężarka nie zatrzymuje się) lub przepalenia (niemożności uruchomienia), co skutkuje wysokimi kosztami konserwacji i wyłączeniem systemu. Wybór elektrycznego stycznika prądu przemiennego SPX do klimatyzatora w celu wyeliminowania tego rodzaju zagrożeń ze źródła jest podstawową inwestycją w sprzęt, zapewniającą długoterminową bezawaryjną pracę systemów klimatyzacyjnych i osiągnięcie ich projektowanej żywotności.

Parametr modułowego stycznika prądu przemiennego SPX do użytku domowego

Rama(A)			S-C10			S-C12		S-C20		S-C21
			(S-N10)	(S-N11)		（S-N12)		(S-N12)		(S-N20)		(S-N21)
KW/KM (AC-3) Moc ustalona (AC-3) EC60947-4		220 V	2,5/3,5	3,5/4,5		3,5/4,5		4/5,5		5,5/7,5		5,5/7,5
		380 V	4/5,5	5.57.5		5,5/7,5		7,5/10		11/15		11/15
Prąd znamionowy (AC-3) GB14048.4		220 V	11	13		13		16		22		22
		380 V	9	12		12		16		22		22
Stały prąd grzewczy (A)			20					25		32
Stałe napięcie insutalowane (V)			660
Pomocniczy kontakt AC-15	Kontakt	Standard	1NIE			1NO + 1NC		-		1NO + 1NC		2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			100
Życie mechaniczne			1000							500
Zarys i wymiar montażowy



			Typ		L		W	H	C1		C2		D
			S-N10		43		78	78	50		35		4.5
			S-N12		53		78	78	50		40		4.5
			S-N18		43		79	81	60		30		4.5
			S-N21		63		81	81	60		54		4.5

Rama(A)			S-C25(S-N25)	S-C85(S-N35)		S-C50(S-N50)	S-C65(S-N65)		S-C80(S-N80)		S-C95(S-N95)
KWIHP(AC-3) Moc ustalona (AC-3) EC60947-4		220 V	7,5/10	11/15		15/20	18,5/25		22/30		30/40
		380 V	15/20	18,5/25		22/30	30/40		45/60		55/75
Prąd znamionowy (AC-3) GB14048.4		220 V	30	42		54	68		85		104
		380 V	34	44		51	66		85		105
Stały prąd grzewczy (A)			50	60		80	100		120		135
Stałe napięcie insutalowane (V)			660
Pomocniczy kontakt AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			80			60
Życie mechaniczne			500			300
Zarys i wymiar montażowy
			Typ		L	W	H	C1		C2		φD
			S-N25/35		75	89	91	58		54		4.5
			S-N50/65		88	106	106	75		70		5
			S-N80/95		100	124	130	110		80		6

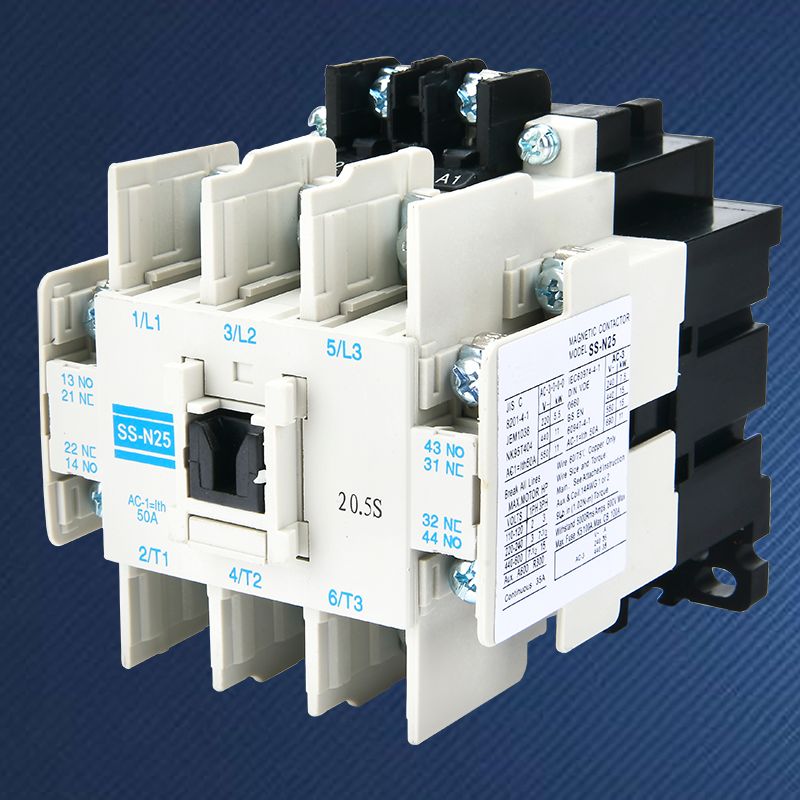

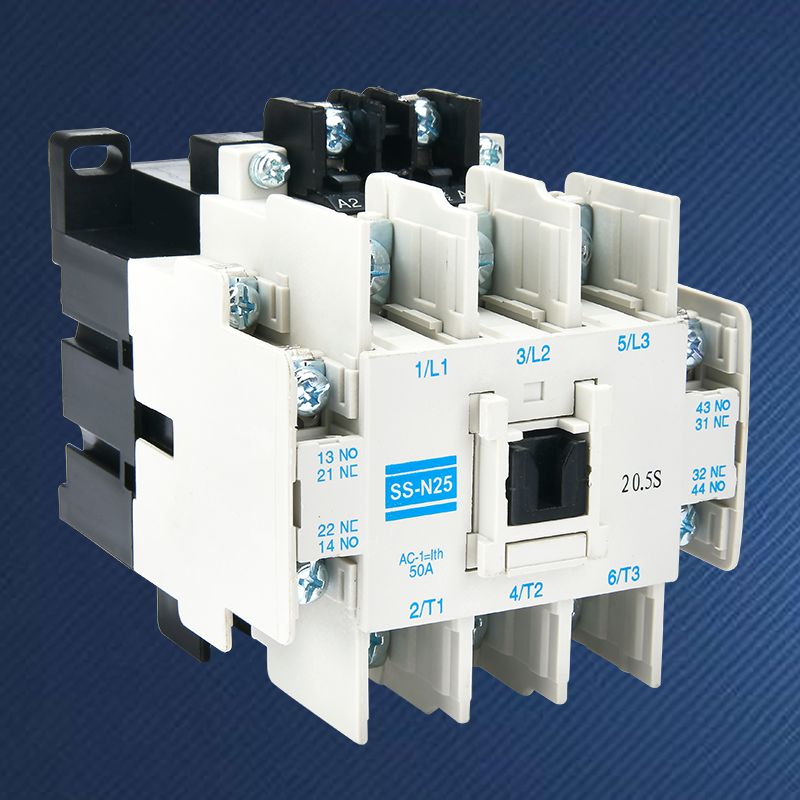

Szczegóły stycznika modułowego prądu przemiennego SPX do zastosowań domowych S-N25

* Różne perspektywy

* Osobisty projekt naklejki

*Produkty z tej samej serii
