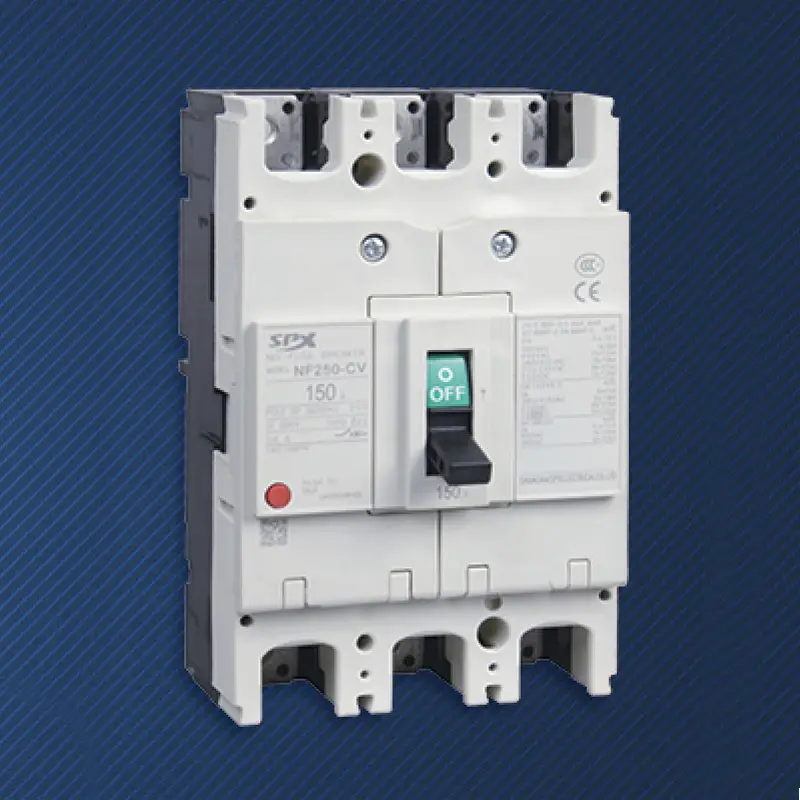

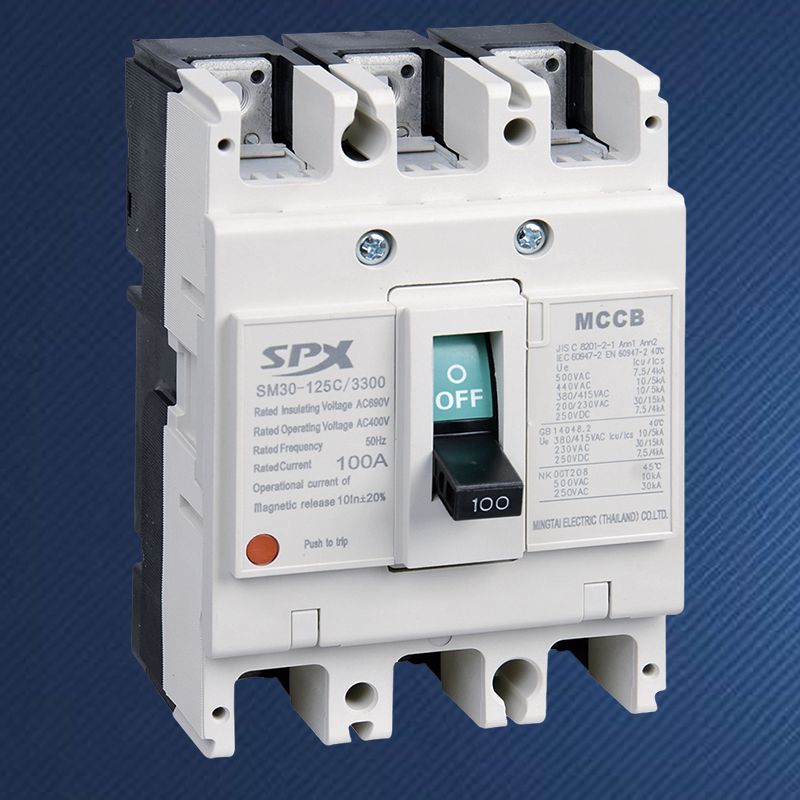

Wyłącznik niskonapięciowy w obudowie formowanejjest bardzo ważnym urządzeniem zabezpieczającym w nowoczesnym systemie dystrybucji energii. Integruje funkcję sterowania ręcznego i funkcję automatycznej ochrony, która nie tylko zapewnia elastyczność działania, ale także zapewnia bezpieczeństwo energii elektrycznej. Jego zasada działania opiera się głównie na monitorowaniu w czasie rzeczywistym parametrów elektrycznych obwodu i szybkim odcinaniu obwodu w przypadku nietypowych warunków, takich jak przeciążenie, zwarcie, zbyt niskie napięcie itp. ockundel.
System kontaktowy:odpowiedzialny za przewodzenie prądu w normalnych warunkach i szybkie przerywanie obwodu w przypadku wyłączenia.
System gaszenia łuku:służy do gaszenia łuku powstałego podczas analizy i zapobiegania uszkodzeniom sprzętu.
Mechanizm operacyjny:ręczne lub elektryczne zamykanie i otwieranie, ogólnie swobodny mechanizm wyzwalający.
Uwolnienie:stosowane do wykrywania usterek i wyzwalania działania wyzwalającego, popularne typy obejmują termomagnetyczne (bimetal do ochrony przed przeciążeniem, cewka elektromagnetyczna do ochrony przed zwarciem) lub elektroniczne (poprzez próbkowanie transformatora, sterowanie mikroprocesorowe).
Załącznik:zapewnia izolację, ochronę i wsparcie strukturalne, zwykle formowane z materiałów o wysokiej wytrzymałości dielektrycznej.
Normalna praca:w warunkach bezpiecznego obciążenia styk główny pozostaje zamknięty, prąd płynie normalnie, a mechanizm wyzwalania swobodnego znajduje się w pozycji zablokowanej.
Zabezpieczenie przed przeciążeniem:gdy nastąpi przeciążenie obwodu i będzie ono trwało przez pewien czas, bimetal w wyzwalaczu termicznym nagrzewa się i zgina, aby uruchomić mechanizm wyzwalający, a czas jego działania jest odwrotnie proporcjonalny do prądu przeciążenia.
Zabezpieczenie zwarciowe:W przypadku zwarcia prąd gwałtownie wzrasta (zwykle 10–12 razy większy od prądu znamionowego), a cewka elektromagnetyczna wyzwalacza magnetycznego wytwarza siłę magnetyczną wystarczającą do natychmiastowego przyciągnięcia twornika, a bezuderzeniowy mechanizm zwalniający realizuje szybkie wyłączanie w milisekundach.
Opcjonalne zabezpieczenie podnapięciowe:cewka wyzwalacza podnapięciowego jest połączona równolegle po stronie zasilania. Gdy napięcie sieciowe jest niższe niż ustawiona wartość, zwora zostaje zwolniona i powoduje wyłączenie mechanizmu.
Proces gaszenia łuku:analiza styków natychmiast wytwarza łuk, siatka gasząca łuk zostanie podzielona, schłodzona i wydłużona, przyspieszy rekombinację jonów, dzięki czemu łuk szybko zgaśnie i przywróci wytrzymałość izolacji.
Nowoczesne wyłączniki automatycznesą szeroko stosowane w wyzwalaczu elektronicznym, poprzez monitorowanie w czasie rzeczywistym każdego prądu fazowego przez przekładnik prądowy i porównywanie wartości zadanych. Po wykryciu nieprawidłowości mikroprocesor wysyła sygnał do wysterowania elektronicznego elementu wyzwalającego, który uruchamia mechanizm operacyjny. Ta metoda ma większą precyzję, bogatsze funkcje i może realizować komunikację i zdalne sterowanie.
Ustaw przeciążenie, zwarcie, podnapięcie i inne zabezpieczenia w jednym.
Wysoka zdolność łamania, regulowana wartość działania, dobra selektywność.
Bezpieczna i wygodna obsługa, obsługa częstego ręcznego i zdalnego automatycznego sterowania.
Zwarta konstrukcja, łatwa instalacja i konserwacja.
