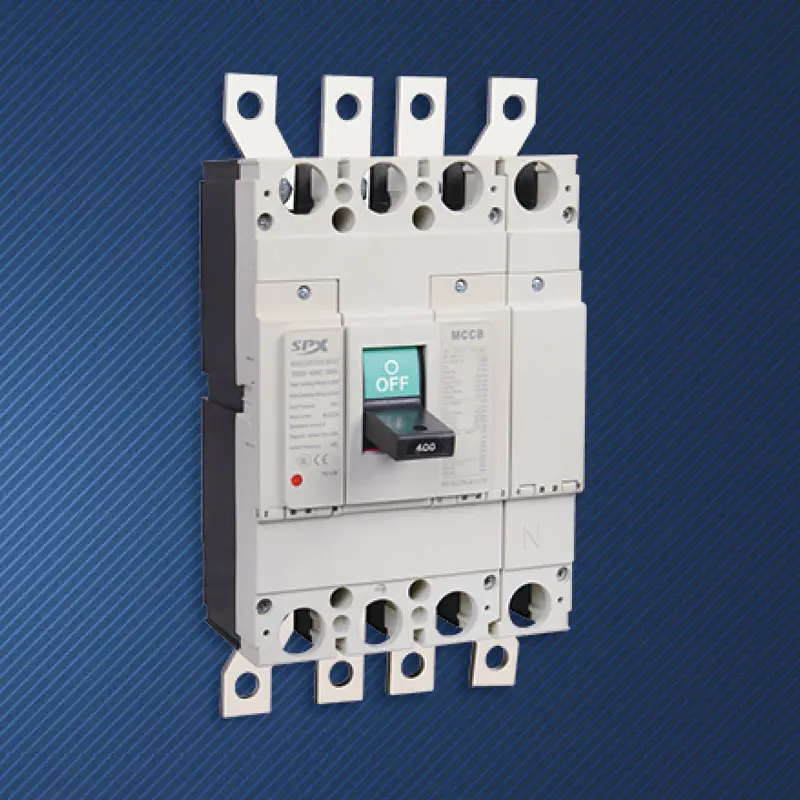

Wyłącznik automatyczny 4P 350A w obudowie formowanej

W dużych budynkach lub obiektach przemysłowych o mocy kilkuset kilowatów złożoność i wymagania bezpieczeństwa systemu dystrybucyjnego rosną wykładniczo. Dostosowany do potrzeb SPX wyłącznik kompaktowy 4P 350A został zaprojektowany specjalnie dla „źródła” lub „aorty” tak złożonych systemów. Wykracza poza pojedynczą funkcję zabezpieczeniową i spełnia trzy podstawowe zadania: odcinanie prądów zwarciowych, zarządzanie prądami harmonicznymi generowanymi przez obciążenia nieliniowe (takie jak sprzęt IT i przetwornice częstotliwości), które powracają do linii neutralnej oraz zapewnianie absolutnego bezpieczeństwa i całkowitej izolacji elektrycznej podczas konserwacji. To właśnie „siła stabilizująca” zapewnia bezpieczną i stabilną pracę systemu nawet przy dużych, niezrównoważonych i bogatych w harmoniczne obciążeniach.

Korzyść

W nieliniowych systemach obciążenia o dużej mocy, trzecia harmoniczna będzie nakładać się na linię neutralną, powodując, że jej prąd znacznie przekroczy prąd linii fazowej. Biegun N wyłącznika kompaktowego 4P 350A ma możliwości zabezpieczenia przed przeciążeniem i zwarciem na tym samym poziomie co biegun fazowy (350A), co może niezawodnie działać w tej nietypowej sytuacji i zapobiegać przegrzaniu i zapaleniu przewodu neutralnego z powodu długotrwałego przeciążenia. Jest to podstawowe zagrożenie bezpieczeństwa, którego nie można rozwiązać za pomocą trójbiegunowego wyłącznika automatycznego.
W przypadku wystąpienia jakiegokolwiek błędu uziemienia lub zwarcia, cztery bieguny osiągają synchroniczne rozłączenie na poziomie milisekundowym, a uszkodzony obwód (w tym potencjalnie przewodzące przewody N) jest całkowicie odizolowany od strony zasilania, zapewniając najwyższy poziom ochrony bezpieczeństwa personelu i sprzętu, w pełni spełniając rygorystyczne wymagania dotyczące całkowitej izolacji urządzeń elektrycznych w normach IEC i GB.
Wyposażony w elektroniczny wyzwalacz, może precyzyjnie ustawić parametry ochrony dla każdego z czterech biegunów. Funkcja zabezpieczenia z krótkim opóźnieniem wysokiej jakości wyłącznika kompaktowego 4P 350A jest kluczem do uzyskania w pełni selektywnego wyłączania górnego i dolnego poziomu, zapewniając, że w przypadku awarii tylko minimalny zakres zostanie odizolowany; Jednocześnie może monitorować i rejestrować prąd każdej linii fazowej i neutralnej, zapewniając wsparcie danych do analizy jakości energii i śledzenia usterek.
Przyjmując konstrukcję szkieletową o dużej pojemności, ma doskonałą wydajność rozpraszania ciepła i dynamiczną stabilność termiczną, a także może wytrzymać prąd ciągły o natężeniu 350A i porażenie prądem zwarciowym o dużej intensywności.
Może integrować czterobiegunowe styki pomocnicze, sygnały alarmowe, wyzwalacze wzrostowe/podnapięciowe i elektryczne mechanizmy operacyjne, umożliwiając łatwe zdalne monitorowanie, automatyczne przełączanie i powiązanie z systemami zarządzania budynkiem.

Aplikacja

Dostosowany wyłącznik automatyczny 4P 350A w obudowie formowanej służy jako główny wyłącznik wejściowy dla pięter centrum danych w systemie zasilania TN-S, chroniąc i izolując system dystrybucji energii zawierający dużą liczbę jednofazowych szaf serwerowych, skutecznie zarządzając trzecią harmoniczną.
Główny wyłącznik niskiego napięcia transformatorów w dużych centrach handlowych, bardzo wysokich budynkach biurowych i hotelach oznaczonych gwiazdką spełnia wymagania przepisów bezpieczeństwa w zakresie izolowania wszystkich przewodów pod napięciem.
Obiekty sportowe, teatry, szpitale trzeciego stopnia i inne ważne miejsca z wieloma obciążeniami jednofazowymi muszą używać wyłącznika kompaktowego 4P 350A w swoich głównych szafach rozdzielczych, aby zapewnić bezpieczeństwo i kompatybilność.
Wyłącznik kompaktowy 4P 350A zapewnia ochronę zasilania i ochronę przed harmonicznymi prądu linii neutralnej w dużych warsztatach spawalniczych i liniach produkcyjnych ze scentralizowanymi urządzeniami przetwornic częstotliwości.

Parametr wyłącznika kompaktowego MCCB serii SPX SM30-400

Rama(A)		SM30-400(NF-CW)						Charakterystyka robocza
Prąd znamionowy w (A)		250, 300, 315, 350, 400
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 690 V
Liczba biegunów		3			4
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zwarcie przerywające obwód (kA) AC400V		25	35	50	25	35	50
Uruchomić zwarcie (kA) AC400V		15	20	25	15	20	25
Zdjęcie profilowe
	a	258			258
	b	140			185
	c	153			153

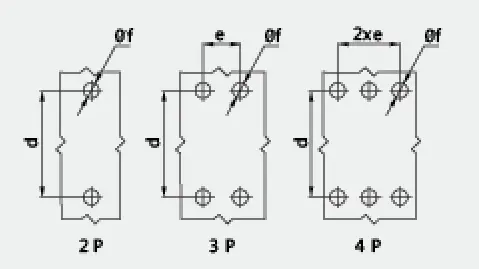

Zdjęcie montażowe
	d	195			195
	e	45			45
	f	8			8

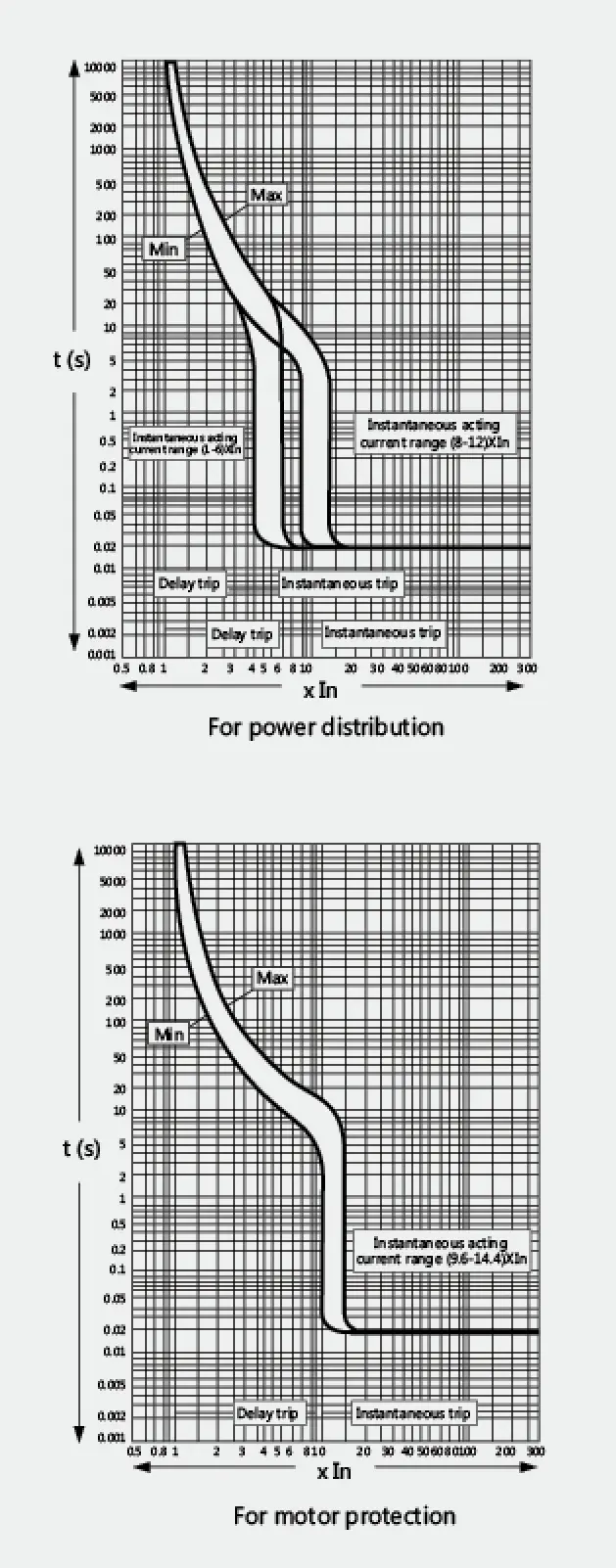

Życie maszyny		4000
Życie elektryczne		1500
Urządzenie elektryczne (MD)		●
Zewnętrzny uchwyt obrotowy		●
Automatyczne urządzenie wyzwalające		Termomagnetyczne
