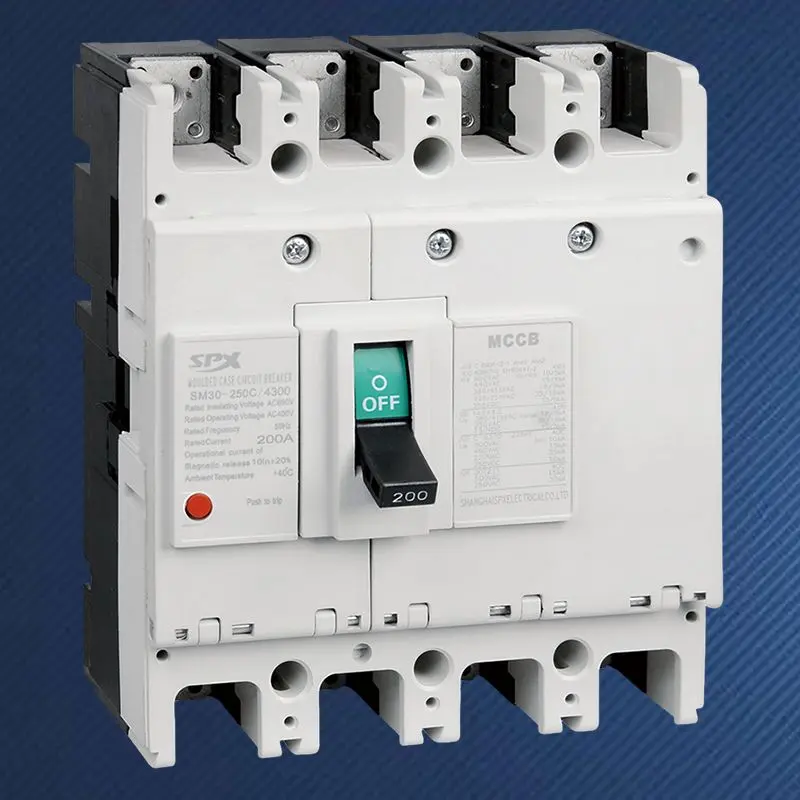

Wyłącznik automatyczny 4P 200A w obudowie formowanej

W nowoczesnych budynkach komercyjnych, centrach danych i środowiskach przemysłowych, w których wykorzystuje się dużą liczbę jednofazowych obciążeń nieliniowych, tradycyjne trójbiegunowe wyłączniki automatyczne nie są już w stanie spełnić wszystkich wymagań dotyczących bezpiecznej izolacji. Narodziny wysokiej jakości wyłącznika kompaktowego 4P 200A SPX polegają na osiągnięciu całkowitej izolacji i kontroli przewodów pod napięciem. Nie tylko chroni linie trójfazowe, ale także wykorzystuje swój kluczowy biegun czwarty (biegun N) do odłączania i izolowania linii neutralnych, zasadniczo eliminując uszkodzenia sprzętu, ryzyko pożaru i ryzyko porażenia prądem elektrycznym personelu spowodowanego elektrycznością linii neutralnej, dryftem potencjału lub prądami zwarciowymi. Jest to strategiczny wybór, uwzględniający złożone wymagania dotyczące jakości zasilania i wysokich standardów bezpieczeństwa.

Korzyść

W stanie odłączonym może jednocześnie odciąć wszystkie przewody fazowe i neutralne, zapewniając najwyższy poziom gwarancji bezpieczeństwa podczas konserwacji sprzętu zaplecza i kontroli linii, w pełni spełniając rygorystyczne wymagania dotyczące integralności izolacji w systemach uziemiających, takich jak TN-S i TT.
W sytuacjach, gdy obciążenia trójfazowe są poważnie niezrównoważone lub występują znaczne prądy trzeciej harmonicznej (np. duże oświetlenie LED, klastry sprzętu IT), linia neutralna może przewodzić prądy nietypowe. Wyłącznik kompaktowy 4P 200A zapewnia synchroniczne odcięcie linii neutralnej i fazowej w przypadku przeciążenia lub zwarcia, zapobiegając przegrzaniu linii N i spowodowaniu pożaru.
Jeśli jakikolwiek biegun ulegnie awarii (w tym biegun N), wyłącznik zostanie zblokowany czterema biegunami, aby zapewnić całkowite odizolowanie uszkodzonego obwodu.
Funkcja zabezpieczająca bieguna N może być skonfigurowana zgodnie z normami i wymaganiami aplikacji, powszechnie znana jako pełna ochrona (z takim samym prądem znamionowym i charakterystyką ochrony jak biegun fazowy) lub typ regulowany, aby dostosować się do różnych wymagań dotyczących uziemienia systemu i koordynacji zabezpieczeń.
W przypadku wyposażenia w elektroniczne urządzenia zwalniające można zastosować precyzyjne ustawienia krótkiego opóźnienia, aby uzyskać pełną selektywną koordynację z trzy- lub czterobiegunowymi urządzeniami zabezpieczającymi niższego poziomu, zapewniając ciągłość zasilania.
Konstrukcja i dobór materiałów wysokiej jakości wyłącznika kompaktowego 4P 200A uwzględniają możliwość wystąpienia prądów harmonicznych wyższego rzędu w linii neutralnej, zapewniając długoterminową stabilność podczas pracy.
Wytrzymały wyłącznik kompaktowy 4P 200A wykorzystuje materiały stykowe, systemy gaszenia łuku i ramy izolacyjne tego samego gatunku, co wysokiej jakości trójbiegunowe wyłączniki MCCB, zapewniając trwałość mechaniczną i elektryczną w czterobiegunowej pracy synchronicznej.

Aplikacja

Dostępny w magazynie wyłącznik kompaktowy 4P 200A służy jako główny wyłącznik nadprądowy w dużych centrach handlowych, budynkach biurowych i hotelach w systemie TN-S, spełniając przepisy bezpieczeństwa wymagające, aby główny wyłącznik odłączał wszystkie przewody pod napięciem.
Zapewniają ochronę linii przychodzących i synchroniczną ochronę linii neutralnych dla szaf kolumnowych w pomieszczeniach komputerowych z dużą liczbą serwerów jednofazowych, które powodują poważną niezrównoważenie trójfazowe i zniekształcenia harmoniczne.
Główny wyłącznik do dystrybucji zasilania w szpitalnych salach operacyjnych, laboratoriach oraz w dużych systemach oświetlenia scenicznego i nagłośnienia został zaprojektowany tak, aby zapobiegać przegrzaniu spowodowanemu superpozycją 3. harmonicznej na linii neutralnej.
Wyłącznik kompaktowy 4P 200A, jako urządzenie zabezpieczające górnego poziomu podwójnego przełącznika zasilania (ATSE), może również całkowicie odizolować linię neutralną podczas przełączania między dwoma źródłami zasilania, unikając przypadkowego równoległego połączenia linii neutralnych w różnych systemach.

Seria SPX SM30-250 o parametrze termomagnetycznym MCCB

Rama(A)		SM30-250(NF-CW)						Charakterystyka robocza
Prąd znamionowy w (A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 690 V
Liczba biegunów		3			4
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zdolność przerywania zwarcia (kA) AC400V		18	30	50	18	30	50
Uruchomić zwarcie (kA) AC400V		9	15	25	9	15	25
Zdjęcie profilowe
	a	165			165
	b	105			140
	c	90			90
Zdjęcie montażowe
	d	126			126
	e	35			35
	f	5			5
Życie maszyny		4000
Życie elektryczne		2000
Urządzenie elektryczne (MD)		●
Zewnętrzny uchwyt obrotowy		●

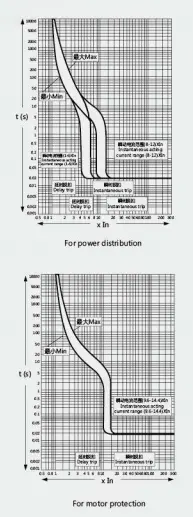

Automatyczne urządzenie wyzwalające		Termomagnetyczne

Widok z przodu
