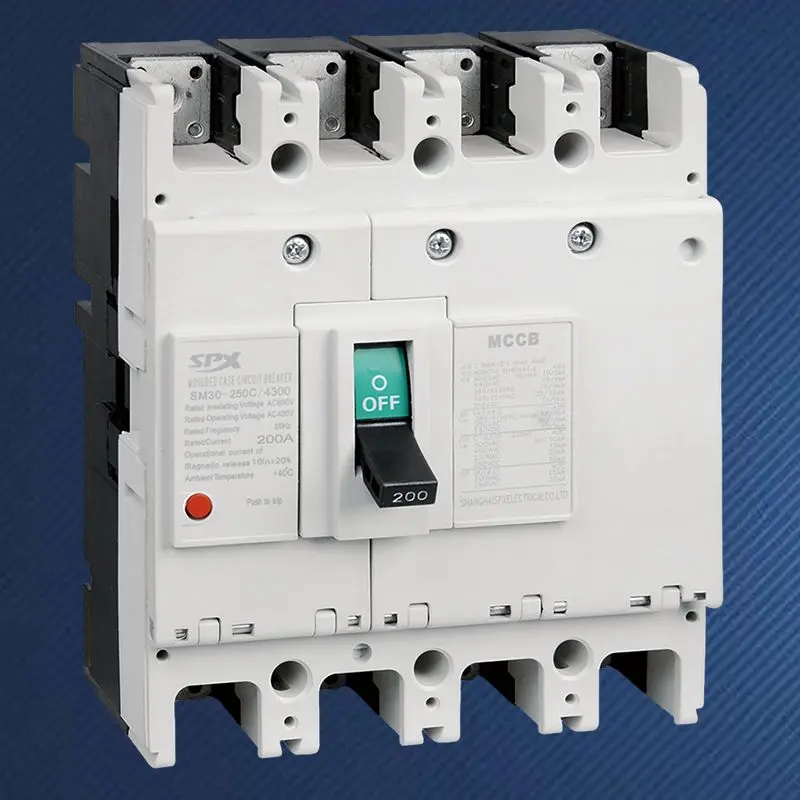

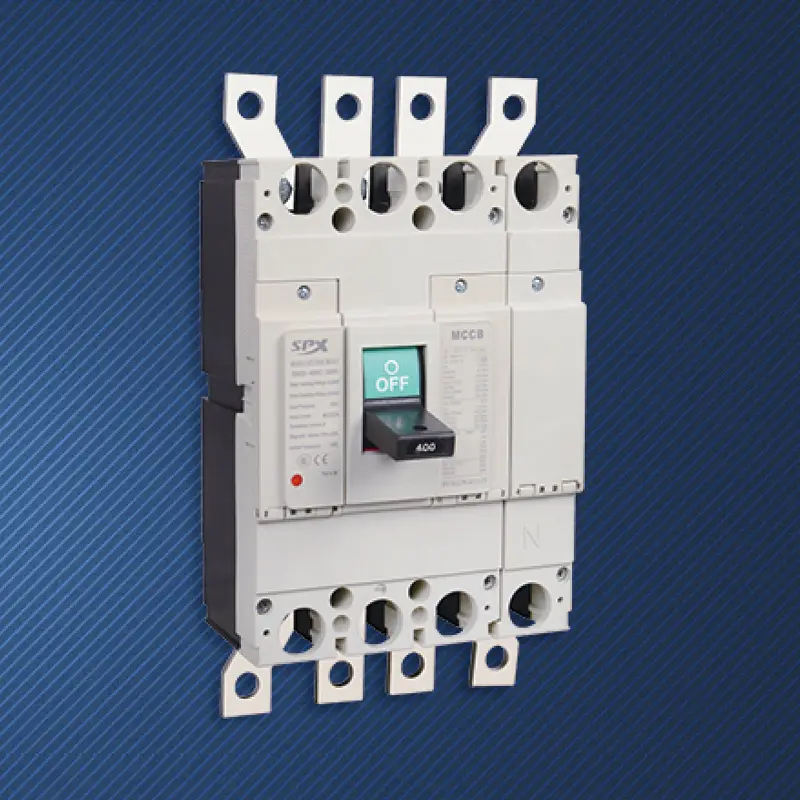

Wyłącznik automatyczny 4P 250A 200A w obudowie formowanej

W kontekście coraz bardziej rygorystycznych współczesnych norm bezpieczeństwa elektrycznego coraz więcej scenariuszy zastosowań wymaga całkowitej izolacji i ochrony wszystkich przewodów pod napięciem, w tym przewodów neutralnych. Wysokiej jakości wyłącznik kompaktowy 4P 250A 200A produkowany w fabryce SPX jest praktyką inżynierską w ramach tej podstawowej koncepcji. Jest szczególnie stosowany w obwodach krytycznych z niezrównoważonymi obciążeniami trójfazowymi, znaczącymi składowymi harmonicznymi lub tam, gdzie zgodnie z przepisami wymagana jest izolacja czterobiegunowa. Seria ta to nie tylko urządzenie ochronne, ale także uroczyste zobowiązanie do zapewnienia zgodności systemu, bezpieczeństwa obsługi i konserwacji oraz możliwości dostosowania obciążenia, zapewniając bezpieczne wejście zasilania od średniej wielkości obiektów komercyjnych po wysokiej klasy zastosowania przemysłowe.

Funkcja:

Dwie specyfikacje 200 A i 250 A dokładnie pokrywają wymagania głównego nurtu średniej wielkości w zakresie mocy dystrybucyjnej od około 100 kW do 125 kW (system 400 V). Wyłącznik kompaktowy 4P 250A 200A jest najodpowiedniejszym wyborem dla podłogowych skrzynek rozdzielczych, zasilaczy dużych grup sprzętu, szaf kolumnowych centrum danych i innych scenariuszy.

Użytkownicy mogą wybrać najbardziej odpowiedni model w oparciu o dokładne obliczenia prądu obciążenia, unikając kosztów i marnotrawstwa przestrzeni spowodowanego przez „duży koń ciągnący mały samochód” oraz osiągając optymalną równowagę pomiędzy korzyściami w zakresie ochrony a korzyściami inwestycyjnymi.

Gdy duża liczba jednofazowych obciążeń nieliniowych (takich jak serwery IT, oświetlenie LED) powoduje nakładanie się trzeciej harmonicznej na linię neutralną, pełna zdolność ochrony prądowej bieguna N wyłącznika kompaktowego 4P 250A 200A może zapobiec ukrytemu i niebezpiecznemu zagrożeniu pożarowemu spowodowanemu nagrzewaniem przeciążeniowym linii neutralnej.

Podczas konserwacji lub naprawy, odłączając ten wyłącznik, można osiągnąć synchroniczną i absolutną izolację wszystkich przewodów pod napięciem (L1, L2, L3, N), tworząc całkowicie bezpieczne środowisko elektryczne dla operatorów i spełniając obowiązkowe wymagania dotyczące integralności izolacji w sieciach TN-S i innych.

Każdy biegun (w tym biegun N), który wykryje błąd przeciążenia lub zwarcia, uruchomi czterobiegunowe synchroniczne natychmiastowe rozłączenie, zapewniając całkowite odizolowanie uszkodzenia i zapobiegając eskalacji wypadku.

Aplikacja:

Jako główny wyłącznik dystrybucyjny dla standardowych pięter budynków biurowych i dużych sklepów detalicznych w systemie TN-S spełnia przepisy bezpieczeństwa i chroni mieszane obciążenia oświetlenia i gniazd.

Przełącznik wejściowy w szafce z głowicą kolumny w średniej wielkości centrum danych zapewnia zasilanie szaf serwerowych znajdujących się poniżej i zarządza prądem harmonicznym linii neutralnej generowanym przez obciążenia IT.

Zabezpieczenie wejścia zasilania w centrum sterowania zautomatyzowanej linii produkcyjnej obejmuje obciążenia mieszane, takie jak silniki (trójfazowe) i sterowniki (jednofazowe) na linii produkcyjnej.

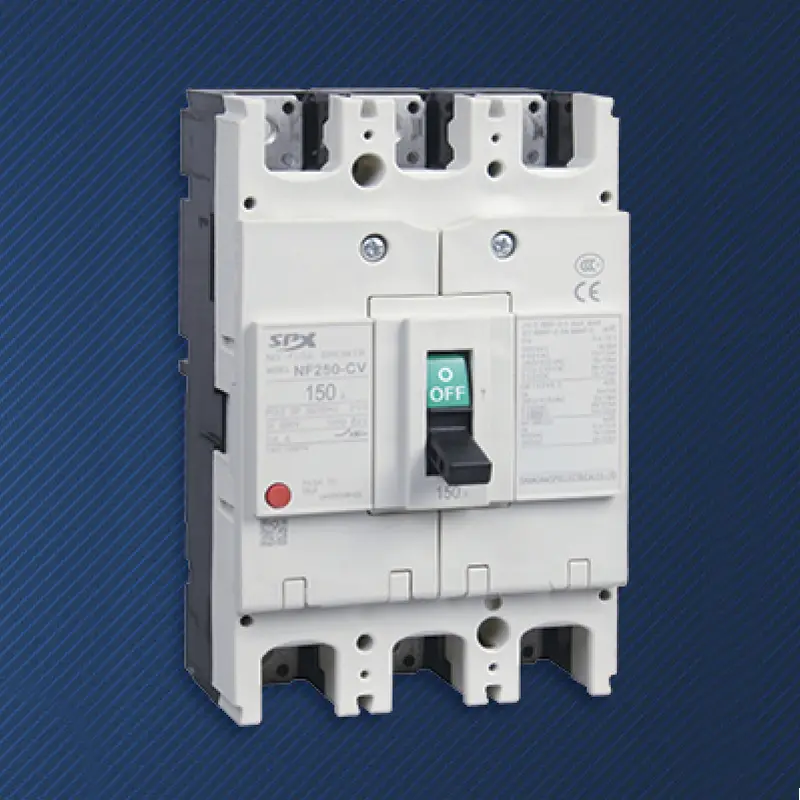

Parametr wyłącznika MCCB serii SPX SM50-250

Rama(A)		SM50-250(NF-CV)
Prąd znamionowy In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 690 V
Liczba biegunów		3			4
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zdolność przerywania zwarć (kA) AC400V		18	30	50	18	30	50
Uruchomić zwarcie (kA) AC400V		9	15	25	9	15	25
Zdjęcie profilowe
	a	165			165
	b	105			140
	c	90			90

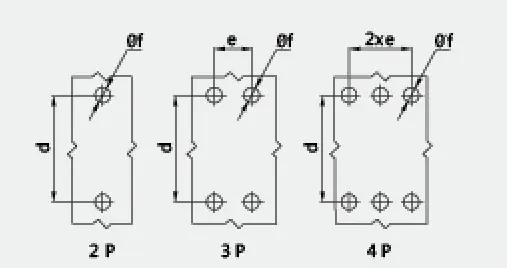

Zdjęcie montażowe
	d	126			126
	e	35			35
	f	5			5
Życie maszyny		4000
Życie elektryczne		2000
Urządzenie elektryczne (MD)		●
Zewnętrzny uchwyt obrotowy		●
Automatyczne urządzenie wyzwalające		Termomagnetyczne
