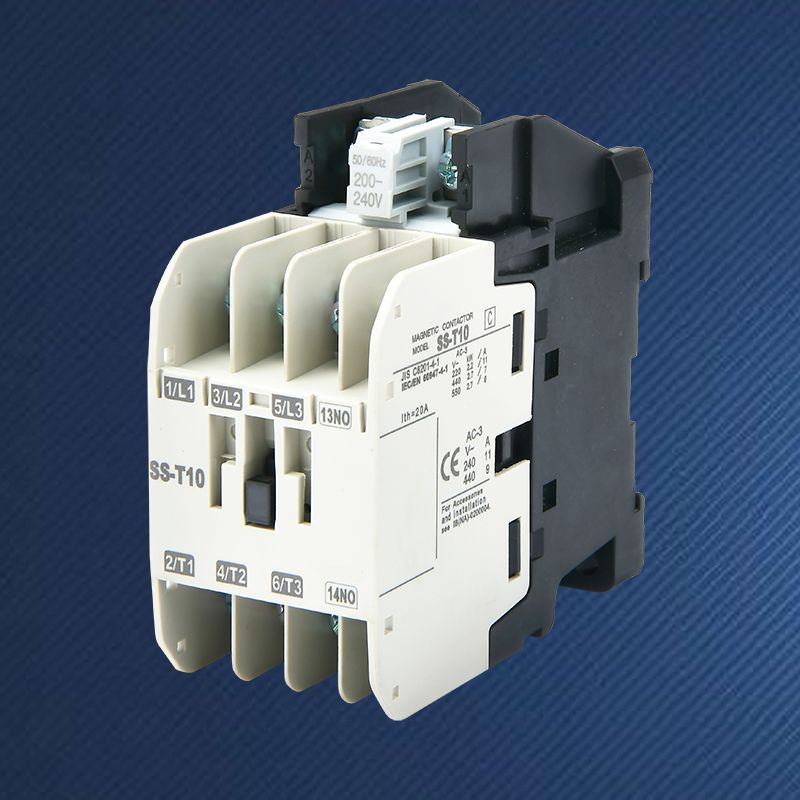

Co to jest stycznik prądu przemiennego?

JakiśStycznik prądu przemiennegoto podstawowy przełącznik elektromechaniczny przeznaczony do sterowania przepływem energii elektrycznej w obwodach prądu przemiennego (AC). Jego podstawową rolą jest wielokrotne ustanawianie (zamykanie) i przerywanie (otwieranie) głównego obwodu zasilania urządzeń elektrycznych, najczęściej silników elektrycznych. Można o nim myśleć jak o zdalnie sterowanym przekaźniku o dużej pojemności, zbudowanym z myślą o wytrzymywaniu znacznych prądów rozruchowych i ciągłych obciążeń związanych z maszynami przemysłowymi, systemami HVAC, pompami, sprężarkami i innymi zastosowaniami o dużym obciążeniu.

W odróżnieniu od przełączników ręcznych, anStycznik zasilania prądem zmiennymuruchamiany jest automatycznie za pomocą sygnału sterującego, co czyni go niezbędnym w automatyce. TheElektryczny SPXStycznik prądu przemiennegojest tego przykładem, służąc jako solidne połączenie pomiędzy obwodami sterującymi małej mocy (takimi jak te ze sterownika PLC lub termostatu) a obciążeniami silnika o dużej mocy, zapewniając płynną i bezpieczną pracę.

Jak działa stycznik prądu przemiennego? Demistyfikacja działania elektromagnetycznego

Działanie normyStycznik prądu przemiennegoto eleganckie zastosowanie elektromagnetyzmu. Zgodnie z podstawowymi zasadami elektrotechniki obejmuje to prosty, ale skuteczny proces:

1. Energetyzacja:Kiedy napięcie sterujące (np. 24 V, 120 V, 230 V) zostanie przyłożone do stycznikacewka elektromagnetyczna, wytwarza pole magnetyczne.
2. Atrakcja:To pole magnetyczne wciąga ruchomy żelazny rdzeń (twornik) wbrew sile sprężyny.
3. Zamknięcie kontaktu:Armatura jest mechanicznie połączona z głównym zasilaniemłączność. Podczas ruchu zsuwa te styki, zamykając obwód i umożliwiając przepływ prądu do silnika lub obciążenia.
4. Odcięcie zasilania:Po usunięciu sygnału sterującego cewka zostaje pozbawiona zasilania, pole magnetyczne zapada się, a sprężyna powrotna popycha zworę do tyłu. Spowoduje to otwarcie styków, bezpiecznie przerywając obwód zasilania.

Taka konstrukcja pozwalazdalne sterowanie silnikamii zapewnia niezbędneizolacja elektrycznapo otwarciu stanowi kluczową funkcję bezpieczeństwa.

Kluczowe funkcje i zalety: wykraczające poza proste przełączanie

Nowoczesne styczniki prądu przemiennego, zwłaszcza te z firmyElektryczny SPX, oferują pakiet funkcji chroniących zarówno sprzęt, jak i personel.

• Niezawodna kontrola Start/Stop:Podstawowa funkcja każdegostycznik sterowania silnikiem, umożliwiając zautomatyzowane cykle pracy.

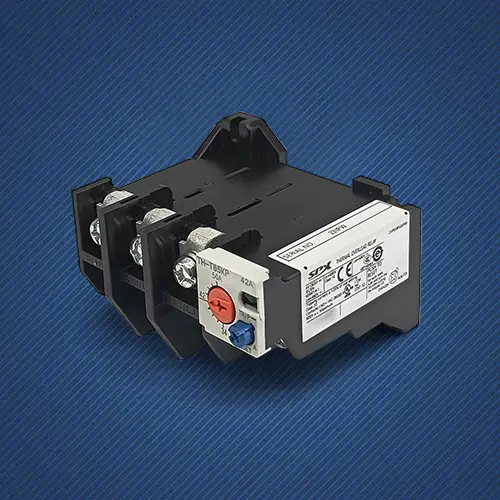

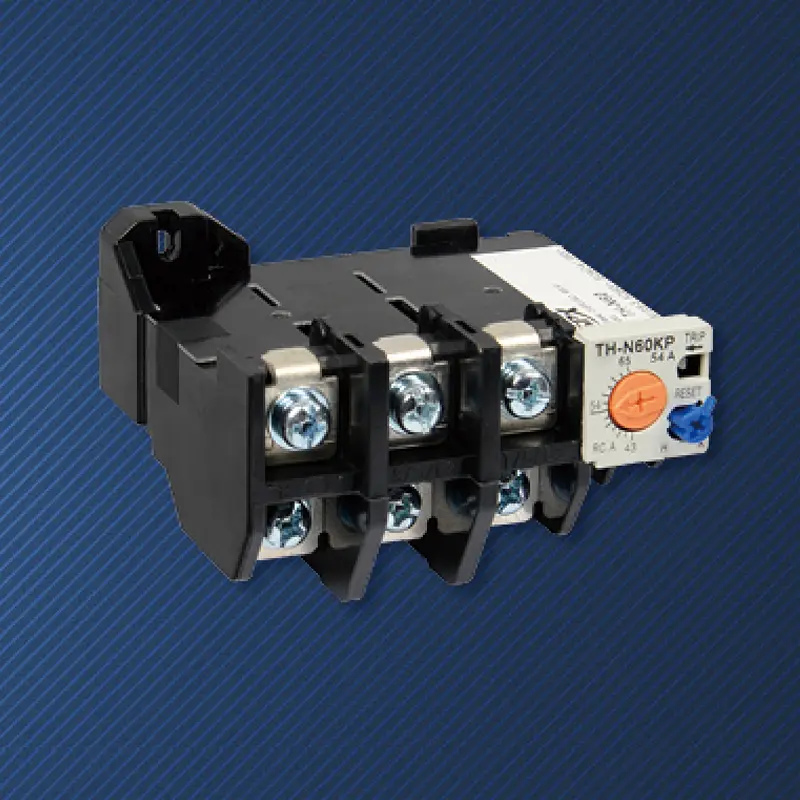

• Zintegrowane zabezpieczenie przed przeciążeniem:Często w połączeniu z przekaźnikiem przeciążenia termicznego monitoruje prąd i wyłączenia, aby zapobiec uszkodzeniu silnika na skutek nadmiernego obciążenia lub utraty fazy.
• Zwiększone bezpieczeństwo operacyjne:Funkcje takie jak komory łukowe tłumią iskry podczas odłączania i izolowane konstrukcjezmniejszyć ryzyko porażenia prądem.
• Efektywność energetyczna:Zaawansowane modele posiadają funkcjęzoptymalizowane konstrukcje cewekktóre zużywają mniej siły trzymania, redukując koszty operacyjne.
• Redukcja hałasu:Innowacyjnycichy system elektromagnetycznykonstrukcje minimalizują słyszalny szum, poprawiając warunki w miejscu pracy.
• Zwolnienie niskiego napięcia:Automatycznie odłącza zasilanie, jeśli napięcie spadnie do niebezpiecznie niskiego poziomu, chroniąc silnik po powrocie zasilania.

Dlaczego styczniki prądu przemiennego SPX są liderem na rynku pod względem wydajności i bezpieczeństwa?

Na rynku pełnym opcji generycznych,Elektryczny SPXStyczniki wyróżniają się celową inżynierią i zaangażowaniem w najwyższą wydajność.

1. Zaprojektowane z myślą o wydajności i ciszy:SPX na nowo zdefiniował system elektromagnetyczny. Ichzoptymalizowana konstrukcja cewkiznacznie zmniejsza zużycie energii w stanie podtrzymania, co prowadzi do bezpośrednich oszczędności energii. Ponadto,cicha pracaTechnologia rozwiązuje powszechny problem buczenia cewki, redukując hałas otoczenia w panelach sterowania i obiektach, co ma kluczowe znaczenie w budynkach komercyjnych i cichych środowiskach przemysłowych.

2. Bezkompromisowe bezpieczeństwo już w fazie projektowania:Bezpieczeństwo nie jest kwestią drugorzędną. Styczniki SPX są zbudowane tak, abyzwiększyć bezpieczeństwo elektrycznei zapewnićzgodność z rygorystycznymi normami krajowymi i międzynarodowymi. Funkcje są zintegrowane zzmniejszyć ryzyko przypadkowego porażenia prądem, zapewniając spokój ducha instalatorom i operatorom.

3. Wytrzymałość w wymagających zastosowaniach:Zaprojektowany dla prawdziwego świataczęsta obsługa i zdalne sterowanieStyczniki SPX charakteryzują się dużą wytrzymałością mechaniczną i elektryczną. Włączenie Afunkcja zabezpieczenia wyzwalacza niskiego napięciastanowi krytyczne zabezpieczenie, zapobiegające automatycznemu ponownemu uruchomieniu po zaniku zasilania i chroniące zarówno sprzęt, jak i personel.

4. Personalizacja i wsparcie:Mając świadomość, że jeden rozmiar nie pasuje do wszystkich,Fabryka SPX Electric zapewnia niestandardowe rozwiązania w zakresie styczników prądu przemiennego. Niezależnie od tego, czy potrzebujesz określonego prądu znamionowego, specjalnej konfiguracji styków, czy unikalnych opcji montażu, SPX może dostosować produkty do dokładnych specyfikacji Twojego projektu, czyniąc jepierwszy wybór w przypadku innowacyjnych zastosowań przemysłowych i cywilnych.

Często zadawane pytania

P1: Jaka jest główna różnica między stycznikiem prądu przemiennego a wyłącznikiem automatycznym?

A:Wyłącznik automatyczny to urządzenie zabezpieczające zaprojektowane w celu automatycznego przerwania zasilania w przypadku zwarcia lub znacznego przeciążenia (jego podstawową funkcją jest ochrona). Stycznik prądu przemiennego to urządzenie sterujące przeznaczone do częstego, rutynowego włączania (ON/OFF) obwodu (jego podstawową funkcją jest sterowanie). Często współpracują ze sobą: wyłącznik zapewnia ochronę przed awarią, a stycznik zapewnia kontrolę działania.

P2: Czy mogę używać stycznika AC do obciążeń DC?

A:Nie, nie jest to zalecane. Styczniki prądu przemiennego są specjalnie zaprojektowane do gaszenia łuku prądu przemiennego, który w naturalny sposób przekracza zero 100/120 razy na sekundę. Łuki prądu stałego są ciągłe i znacznie trudniejsze do wygaszenia. Używanie stycznika prądu przemiennego w obwodzie prądu stałego może prowadzić do silnego wyładowania łukowego na stykach, szybkiego zespawania styków i awarii. Zawsze używaj stycznika przystosowanego do określonego rodzaju prądu.

P3: Jak często powinienem konserwować lub wymieniać stycznik prądu przemiennego?

A:Częstotliwość konserwacji zależy od częstotliwości pracy i środowiska. W przypadku zastosowań o dużym obciążeniu należy sprawdzać styki pod kątem erozji/wżerów i sprawdzać działanie mechaniczne co 6-12 miesięcy. Oznaki konieczności wymiany stycznika obejmują: głośne brzęczenie (awaria cewki), drgania, spalone styki, uszkodzenia fizyczne lub nieprawidłowe załączenie/rozłączenie. Wysokiej jakości styczniki m.inSPXzostały zbudowane z myślą o trwałości i zmniejszonej konserwacji.

P4: Co oznacza „wyzwalacz niskonapięciowy” i dlaczego jest to ważne?

A:Wyzwalacz niskonapięciowy (LVR) jest istotną funkcją bezpieczeństwa. Jeżeli napięcie sieciowe spadnie poniżej bezpiecznego progu (zwykle 50-70% napięcia znamionowego), cewka stycznika nie będzie już w stanie utrzymać styków zamkniętych, powodując ich rozwarcie. Spowoduje to odłączenie silnika. Po przywróceniu zasilania silnik NIE uruchomi się ponownie automatycznie, co zapobiega nieoczekiwanym i potencjalnie niebezpiecznym operacjom. Wymaga celowego sygnału ponownego uruchomienia.

P5: Dlaczego warto wybrać styczniki SPX AC zamiast innych marek?

A: Elektryczny SPXstyczniki oferują doskonałe połączenie efektywności energetycznej (zoptymalizowana konstrukcja cewki), cicha praca (cichy system elektromagnetyczny), ulepszone funkcje bezpieczeństwazmniejszyć ryzyko porażenia prądemi elastycznośćniestandardowe rozwiązania od 10A do 100A. Koncentracja na wydajności, bezpieczeństwie i możliwościach adaptacji czyni je niezawodnym i zaawansowanym wyborem zarówno do zastosowań przemysłowych, jak i komercyjnych.
