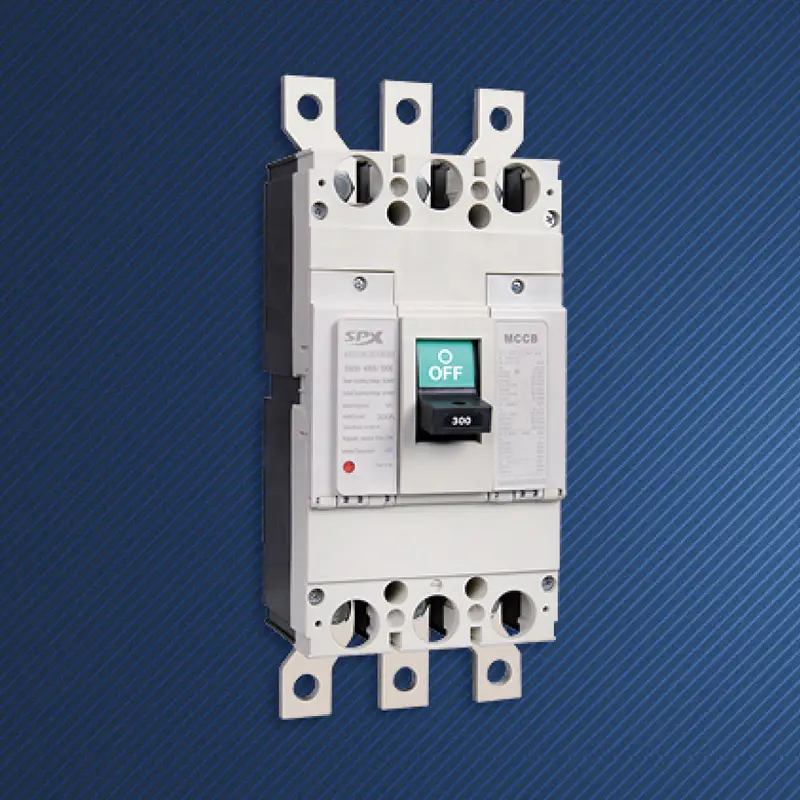

Elektroniczny wyłącznik automatyczny 3P 300A w obudowie formowanej

Na szczycie piramidy systemu dystrybucyjnego prąd o natężeniu 300 A przenosi linię życia całego obszaru lub podstawowego wyposażenia. Tradycyjne systemy zabezpieczeń nie są już w stanie zrównoważyć precyzji ochrony, selektywności systemu i inteligencji zarządzania. Wysokiej jakości elektroniczny wyłącznik kompaktowy SPX 3P 300A jest innowatorem stworzonym do tego celu. To nie tylko przełącznik, który wyłącza się w przypadku awarii, ale także lokalna inteligentna jednostka, która integruje precyzyjne wykrywanie, programowalną logikę i wymianę danych. Oznacza przejście wyłączników kompaktowych z ery analogowej mechaniki do ery cyfrowej inteligencji, stając się kluczowym inteligentnym węzłem do budowy niezawodnych, przejrzystych i wydajnych sieci dystrybucyjnych.

Funkcja

Dostosowany do indywidualnych potrzeb elektroniczny wyłącznik automatyczny 3P 300A umożliwia użytkownikom dokładne ustawienie wartości prądu i czasów zabezpieczenia dla długiego opóźnienia przeciążeniowego (Ir), opóźnienia zwarciowego (Isd) i bezzwłocznego (Ii) w szerokim zakresie za pomocą elektronicznego modułu wyzwalającego (ETU). Ta elastyczność umożliwia dopasowanie charakterystyki różnych obciążeń, takich jak transformatory, szyny zbiorcze i duże silniki.
Unikalna funkcja zabezpieczenia przed krótkim opóźnieniem, poprzez ręczne ustawienie krótkiego opóźnienia (takiego jak 0,1-0,4 sekundy), zapewnia, że ​​w przypadku zwarcia po stronie zdalnej zadziała tylko wyłącznik niższego poziomu najbliższy punktowi zwarcia, podczas gdy poziom prądu pozostanie zamknięty, zapewniając w ten sposób w pełni selektywną ochronę i minimalizując przerwy w dostawie prądu na dużą skalę.
Zintegrowane, regulowane zabezpieczenie przed prądem upływowym (funkcja G) skutecznie zapobiega pożarom elektrycznym lub wypadkom porażenia prądem elektrycznym spowodowanym uszkodzeniem izolacji. Elektroniczny wyłącznik kompaktowy 3P 300A zapewnia poziom bezpieczeństwa, którego nie mają tradycyjne wyłączniki automatyczne.
Sygnał ostrzegawczy może zostać wydany, zanim rzeczywiste przeciążenie osiągnie próg wyłączenia. Funkcja „pamięci termicznej” może symulować proces akumulacji ciepła w silniku, zapewniając bardziej rozsądną ochronę w warunkach częstego rozruchu.
Może rejestrować rodzaje usterek (przeciążenie, zwarcie, uziemienie itp.), które w ostatnim czasie wystąpiły kilkakrotnie, fazę zakłócenia oraz wartość prądu podczas działania, dostarczając kluczowych danych do szybkiej diagnostyki usterek.
Dostępne są standardowe lub opcjonalne moduły komunikacyjne (takie jak Modbus, Profibus) umożliwiające przesyłanie w czasie rzeczywistym parametrów pełnej mocy, takich jak prąd trójfazowy, napięcie, moc, współczynnik mocy i energia elektryczna, umożliwiając cyfrowe monitorowanie systemu dystrybucyjnego.

Aplikacja

Jako główny wyłącznik ochronny klimatyzacji precyzyjnej, wejścia/wyjścia UPS i zasilania prądem stałym wysokiego napięcia w pomieszczeniu komputerowym oraz monitorujący ich zużycie energii.
Jako wyłącznik odpływowy po stronie niskiego napięcia w głównej szafie rozdzielczej warsztatu lub jako główna linia do ochrony gęstych przewodów autobusowych.
Elektroniczny wyłącznik kompaktowy 3P 300A zapewnia inteligentną ochronę i sterowanie dużymi pompami wody, wentylatorami, sprężarkami i centralnymi urządzeniami chłodniczymi o mocy poniżej 250 kW.
Jako elektroniczny wyłącznik kompaktowy 3P 300A do głównych linii wejściowych niskiego napięcia lub ważnych rozdzielaczy w dużych centrach handlowych, szpitalach i na lotniskach, umożliwia zarządzanie energią i kontrolę zapotrzebowania.

Parametr wyłącznika kompaktowego MCCB serii SPX SM30-400

Rama(A)		SM30-400(NF-CW)						Charakterystyka robocza
Prąd znamionowy w (A)		250, 300, 315, 350, 400
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 690 V
Liczba biegunów		3			4
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zwarcie przerywające obwód (kA) AC400V		25	35	50	25	35	50
Uruchomić zwarcie (kA) AC400V		15	20	25	15	20	25
Zdjęcie profilowe
	a	258			258
	b	140			185
	c	153			153
Zdjęcie montażowe
	d	195			195
	e	45			45
	f	8			8
Życie maszyny		4000
Życie elektryczne		1500
Urządzenie elektryczne (MD)		●
Zewnętrzny uchwyt obrotowy		●
Automatyczne urządzenie wyzwalające		Termomagnetyczne
