Wyłącznik automatyczny 3P 630A w obudowie formowanej

Dostosowany do indywidualnych potrzeb wyłącznik kompaktowy 3P 630A firmy SPX znajduje się w sercu centrów danych, zakładów przemysłu ciężkiego i dużych kompleksów komercyjnych, gdzie system dystrybucji energii musi wytrzymać i bezpiecznie rozprowadzać obciążenia mocy do kilkuset kilowatów. Przyjmuje solidną konstrukcję szkieletową, nie tylko jako wyłącznik, ale także jako kompleksowy terminal zarządzania energią, który integruje przełączanie ultrawysokiego prądu, inteligentne algorytmy ochrony, panoramiczną percepcję stanu i sterowanie sieciowe. Wyznacza nowy poziom możliwości ochronnych i inteligencji w dziedzinie wyłączników kompaktowych i stanowi strategiczny wybór, aby sprostać najbardziej złożonym i wymagającym wyzwaniom dystrybucyjnym.

Funkcja

Prąd znamionowy 630A, może bezpiecznie przenosić ciągłe obciążenie około 350kW (trójfazowe 400V), zaspokajając główne potrzeby energetyczne zdecydowanej większości dużych gałęzi przemysłu i infrastruktury.
Dostępny w magazynie wyłącznik kompaktowy 3P 630A ma maksymalną zdolność wyłączania zwarciowego wynoszącą 100 kA i więcej oraz może stawić czoła i bezpiecznie usunąć maksymalne zwarcie, które może wystąpić w pobliżu transformatora. Jest to kamień węgielny zapewnienia stabilności całej architektury systemu dystrybucji niskiego napięcia.
Wzmocniony układ styków i konstrukcja komory gaszenia łuku są w stanie wytrzymać ogromną siłę uderzenia elektrycznego i energię cieplną wytwarzaną przez prąd zwarciowy, zapewniając, że korpus urządzenia pozostanie nienaruszony po odłączeniu i będzie mógł być nadal używany.

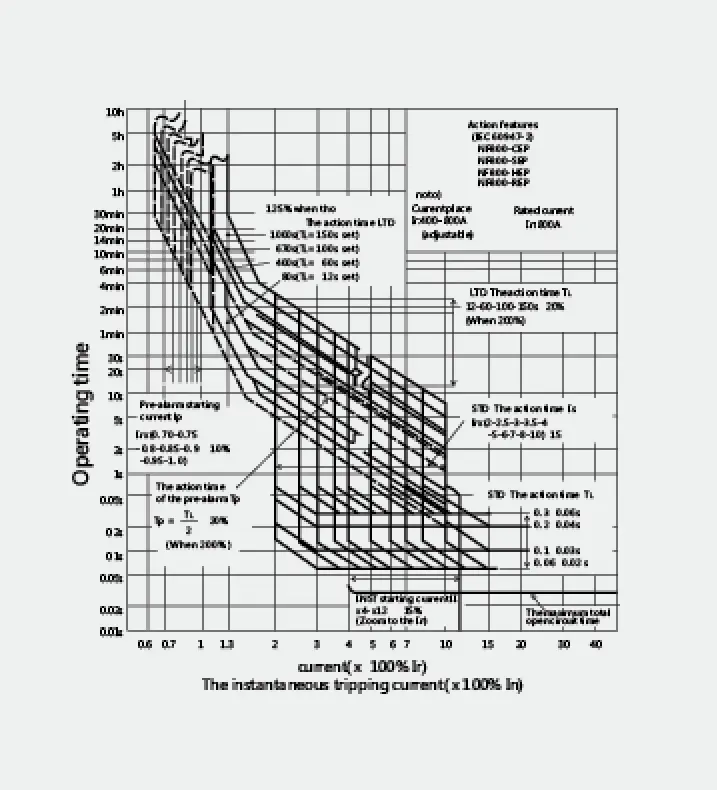

Wyposażoni w zaawansowane cyfrowe wyzwalacze, użytkownicy mogą dokładnie ustawić parametry prądu i czasu dla zabezpieczenia z dużym opóźnieniem, krótkim opóźnieniem, bezzwłocznego i zabezpieczenia przed zwarciem doziemnym, uzyskując pełną selektywną koordynację z urządzeniami zabezpieczającymi górnego i dolnego poziomu oraz całkowicie eliminując wyzwalanie ponad poziomem.
Oprócz podstawowej ochrony, wyłącznik kompaktowy 3P 630A zapewnia wiele zabezpieczeń, takich jak monitorowanie obciążenia, pamięć termiczna, asymetria faz, podnapięcie/przepięcie itp. Wyposażony w funkcję ostrzegania, może alarmować przed wystąpieniem usterek i rejestrować szczegółowe przebiegi i dane dotyczące usterek, umożliwiając konserwację predykcyjną.

Aplikacja

Główne linie wejściowe niskiego napięcia lub ważne przełączniki połączeń szyn zbiorczych dla centrów danych, dużych szpitali, międzynarodowych lotnisk i transportu kolejowego.
Przełącznik wejściowy głównej szafy rozdzielczej warsztatu w zakładach produkujących stal, chemikalia i samochody jest wyposażony w wyłącznik kompaktowy 3P 630A w celu ochrony dużych linii produkcyjnych.
Wyłączniki główne po stronie niskiego napięcia do transformatorów w budynkach bardzo wysokich, dużych centrach handlowych oraz centrach konferencyjnych i wystawowych.
Łączniki prądu przemiennego lub wyłączniki punktów przyłączenia do sieci dla dużych elektrowni fotowoltaicznych i elektrowni magazynujących energię.
Wyłącznik kompaktowy 3P 630A zapewnia bezpośrednią ochronę i inteligentne sterowanie dużymi agregatami chłodniczymi, wyciągami górniczymi i gigantycznymi sprężarkami.

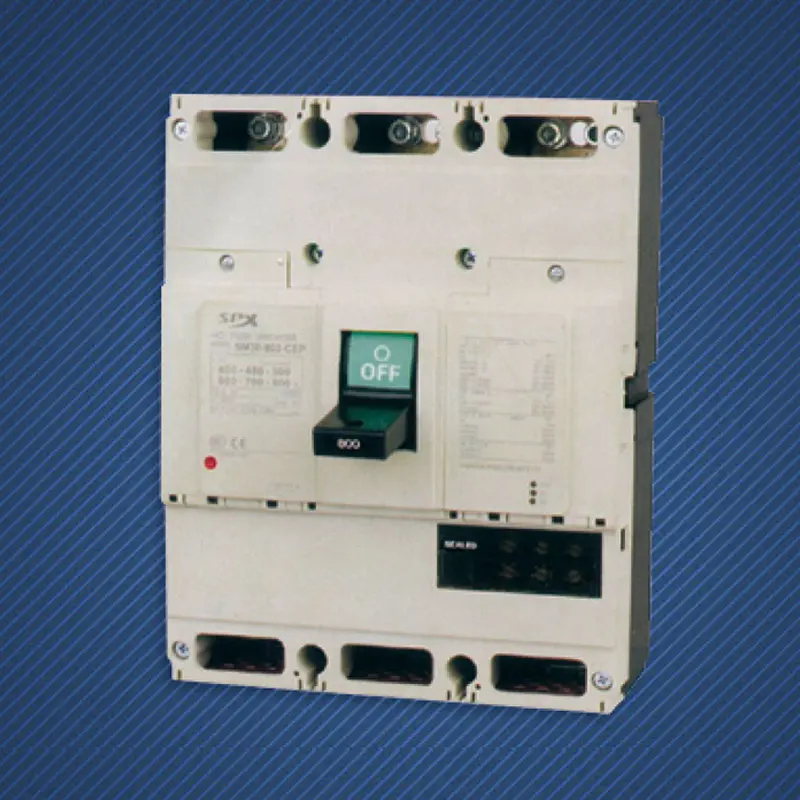

Parametr wyłącznika kompaktowego MCCB serii SPX SM30-800

Rama(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Charakterystyka robocza
Prąd znamionowy In(A)				Regulacja w zakresie 400 ~ 800
Liczba biegunów				3
Znamionowe napięcie izolacji U1(V)			AC	600	690	690	690
Znamionowa zdolność wyłączania (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	-	10/10	15/15	20/15
			500 V	18/9	30/30	50/50	70/35
			440 V	36/18	42/42	65/65	125/63
			400 V	36/18	45/45	70/70	125/63
			230 V	50/25	85/85	100/100	150/75
		DC	250 V	-	-	-	-

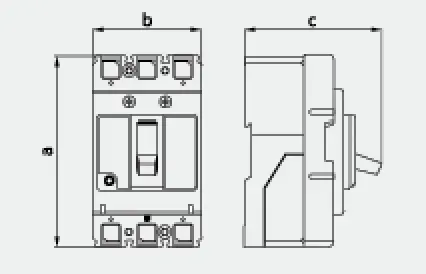

Zdjęcie profilowe
			a	275
			b	210
			c	150
Zdjęcie montażowe
			d	243
			e	70
			f	8
Życie maszyny				4000
Życie elektryczne				1500
Urządzenie elektryczne (MD)				●
Zewnętrzny uchwyt obrotowy				●
Automatyczne urządzenie wyzwalające				Termomagnetyczne
