Wyłącznik kompaktowy MCCB 3P 40A 50A

W sieci dystrybucyjnej przemysłowych linii produkcyjnych, centrów handlowych lub budynków występuje duża liczba obciążeń trójfazowych o prądach znamionowych w zakresie 40-50 amperów. Obciążenia te zazwyczaj służą jako węzły krytyczne w systemie, stawiając wyższe wymagania w zakresie niezawodności, selektywności i elastyczności ochrony. Wysokiej jakości wyłącznik kompaktowy MCCB 3P 40A 50A produkowany przez firmę SPX to profesjonalny produkt przeznaczony do takich obwodów rdzeniowych. Wykracza poza podstawową funkcję wyłączania zabezpieczeń i wprowadza regulowane nastawy zabezpieczeń oraz większą zdolność wyłączania, niczym wymagający „dyspozytor mocy”. Może nie tylko eliminować awarie, ale także osiągać selektywną współpracę z urządzeniami zabezpieczającymi wyższego i niższego poziomu poprzez regulację progów i opóźnień zabezpieczeń, maksymalizując ciągłość zasilania.

Korzyść

Regulowana funkcja umożliwia ochronę stabilnych trójfazowych urządzeń grzewczych i dostosowanie się do trójfazowych obciążeń silnika przy określonych wstrząsach rozruchowych, dzięki czemu ma szersze zastosowanie.
Zwykle ma wysoką zdolność wyłączania od 25 kA do 50 kA, co może skutecznie odciąć i wytrzymać oczekiwany prąd zwarciowy występujący w skrzynce rozdzielczej, zapewniając, że zwarcie nie rozprzestrzeni się na sieć energetyczną wyższego poziomu.
Mechanizm operacyjny jest solidny i zapewnia wyraźne wskazanie pozycji „włączony”, „wyłączony” i „wyłączony”. Po odłączeniu certyfikowanego wyłącznika kompaktowego MCCB 3P 40A 50A z certyfikatem CE tworzy się widoczny trójfazowy punkt przerwania izolacji bezpieczeństwa, w pełni spełniający specyfikacje bezpieczeństwa elektrycznego dotyczące konserwacji sprzętu.
Zintegrowana trójbiegunowa konstrukcja pozwala zaoszczędzić dużo miejsca w porównaniu z oddzielną instalacją.

Aplikacja

Jako zabezpieczenie zasilania i wyłącznik izolujący do obrabiarek CNC, średnich pomp, central wentylacyjnych i maszyn pakujących.
Wysokiej jakości wyłącznik kompaktowy MCCB 3P 40A 50A w szafie rozdzielczej warsztatu lub budynku zapewnia ochronę gałęzi obszaru lub grupy urządzeń.
Chroń zasilanie napędowe małych i średnich central klimatyzacyjnych, wind w centrach handlowych i trójfazowego sprzętu zasilającego w kuchni.
Wyłącznik kompaktowy MCCB 3P 40A 50A Stosowany do ochrony trzech skrzynek przyłączeniowych prądu przemiennego lub zacisków wyjściowych falownika w małych i średnich elektrowniach fotowoltaicznych.

Parametr wyłączników termomagnetycznych serii SPX SM30-63

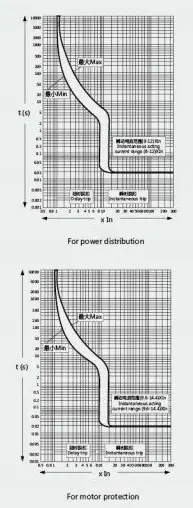

Rama(A)		SM30-63(NF-CW)						Charakterystyka robocza
Prąd znamionowy w (A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 500 V
Liczba biegunów		2			3
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zdolność przerywania zwarcia (kA) AC400V		5	5	10	5	5	10
Uruchomić zwarcie (kA) AC400V		2	2	5	2	2	5
Zdjęcie profilowe
	a	130			130
	b	50			74
	c	88			88
Zdjęcie montażowe
	d	110			110
	e	/			25
	f	5			5
Życie maszyny		7000
Życie elektryczne		4000
Urządzenie elektryczne (MD)
Zewnętrzny uchwyt obrotowy
Automatyczne urządzenie wyzwalające		Hydrauliczno-magnetyczne

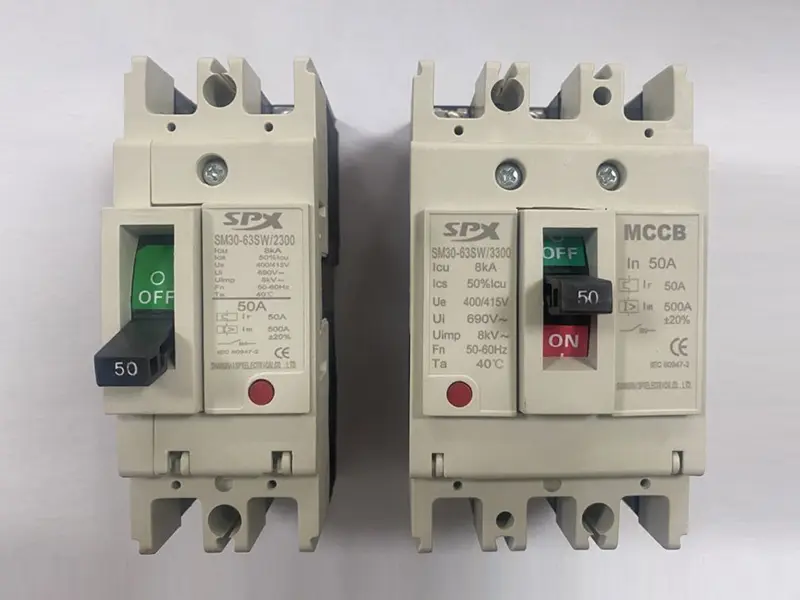

Widok z przodu

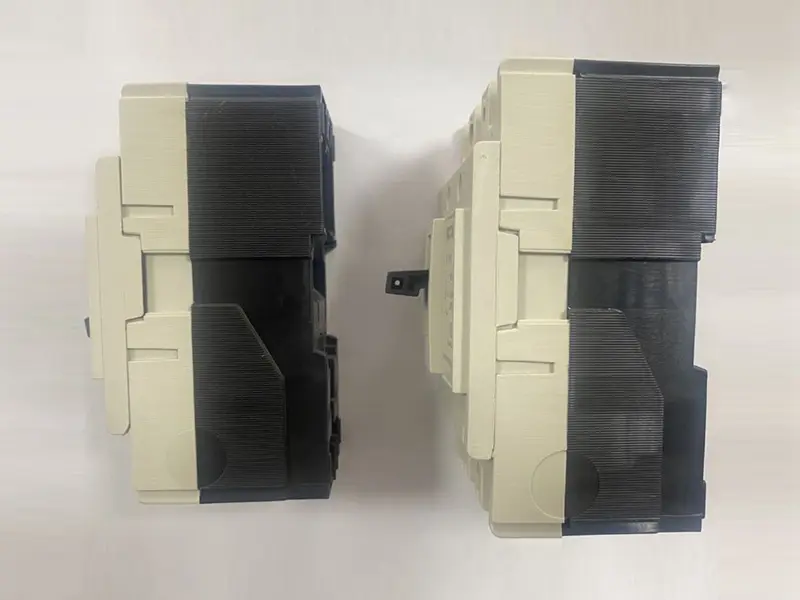

Wyłączniki termomagnetyczne Widok z boku
