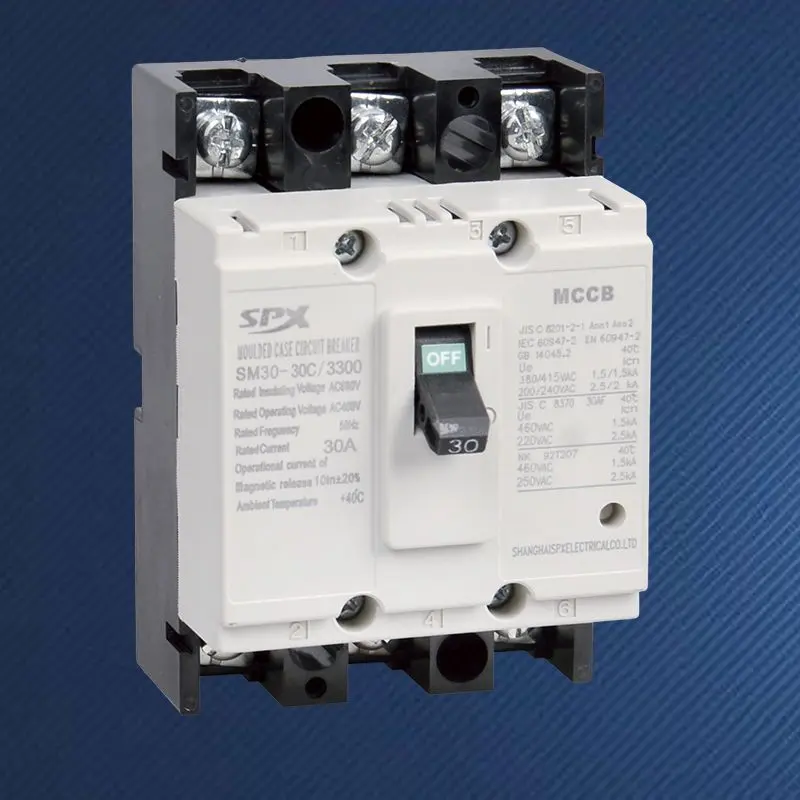

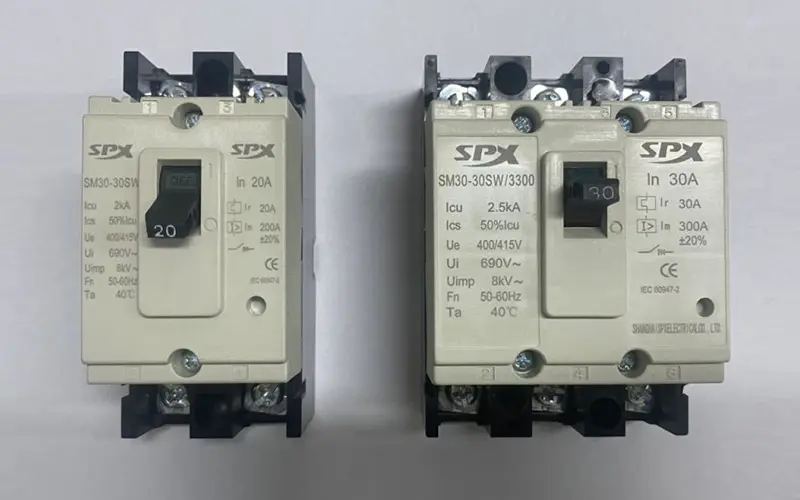

Wyłącznik automatyczny 3P 5A 10A 20A w obudowie formowanej

W sterowaniu przemysłowym, sprzęcie laboratoryjnym lub przyrządach precyzyjnych występuje duża liczba obciążeń trójfazowych o mocy znamionowej poniżej kilku kilowatów. Urządzenia te są niezwykle wrażliwe na anomalie nadprądowe, a ogólne wyłączniki średniego i wysokiego prądu nie są w stanie zapewnić precyzyjnej ochrony. Zaawansowana seria wyłączników automatycznych SPX 3P 5A 10A 20A została zaprojektowana specjalnie z myślą o tak skomplikowanych scenach. Działa jak dedykowany „monitor równowagi trójfazowej”, który niezależnie monitoruje i chroni prąd w liniach trójfazowych. Niezależnie od tego, czy jest to niewielkie przeciążenie, czy nagłe zwarcie, można je szybko zidentyfikować i odciąć, zapewniając skrupulatną ochronę delikatnego sprzętu trójfazowego.

Cechy:

Dostosowany wyłącznik automatyczny 3P 5A 10A 20A w obudowie formowanej zapewnia trzy ściśle powiązane poziomy prądu 5A, 10A i 20A, umożliwiając inżynierom wybór na podstawie dokładnego prądu znamionowego obciążenia, uzyskując najlepsze dopasowanie charakterystyki ochrony do charakterystyki obciążenia oraz unikając martwych punktów ochronnych lub nadmiernej wrażliwości spowodowanej przez „duże konie ciągnące małe samochody”.
Jeśli jakakolwiek faza ulegnie przeciążeniu lub zwarciu, wyłącznik synchronicznie odetnie wszystkie trzy bieguny, zasadniczo eliminując ryzyko utraty fazy, co jest kluczowe dla ochrony silników trójfazowych i obciążeń symetrycznych.
W porównaniu do stosowania trzech jednobiegunowych wyłączników automatycznych, oszczędza miejsce na instalację i złożoność okablowania.
Wysokiej jakości wyłącznik kompaktowy 3P 5A 10A 20A nadaje się do systemów o częstotliwości prądu przemiennego 50/60 Hz i napięciu znamionowym do 400 V lub 690 V, spełniając różne środowiska dystrybucji trójfazowej niskiego napięcia.

Wybór

1. Sprawdź prąd znamionowy na tabliczce znamionowej urządzenia i wybierz prąd znamionowy wyłącznika nieco większy (zwykle 1,1–1,25 razy) od tej wartości. W przypadku obciążeń silnikowych konieczne jest sprawdzenie, czy ich prąd rozruchowy mieści się w zakresie chwilowego zadziałania wyłącznika (takiego jak charakterystyka typu D), aby uniknąć fałszywego wyłączenia.
2. Jako zabezpieczenie końcowe, wyłącznik kompaktowy 3P 5A 10A 20A musi zapewniać selektywną ochronę za pomocą wyłącznika dystrybucyjnego poprzedniego poziomu (np. 32A, 63A). Jego mniejszy prąd znamionowy i szybka charakterystyka działania zwykle pozwalają dobrze osiągnąć ten cel.
3. Czynniki środowiskowe: W przypadku instalacji w zamkniętej przestrzeni lub w środowisku o wysokiej temperaturze należy rozważyć zastosowanie obniżenia wartości znamionowych prądu.

Seria SPX SM30-30 wyłączników kompaktowych MCCB Parametr

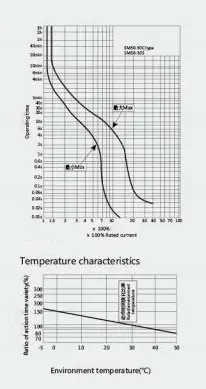

Rama(A)		SM30-30(NF-CW)				Charakterystyka robocza
Prąd znamionowy w (A)		(2), 3, (3.2), 5, 10, 15, 20, 30
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 500 V
Liczba biegunów		2		3
Ograniczona zdolność wyłączania		C	S	C	S
Zdolność przerywania zwarcia (kA) AC400V		1.5	1.5	1.5	1.5
Uruchomić zwarcie (kA) AC400V		1	1	1	1
Zdjęcie profilowe
	a	96		96
	b	45		67
	c	64		64
Zdjęcie montażowe
	d	84.5		84.5
	e	/		24
	f	5		5
Życie maszyny		7000
Życie elektryczne		4000
Urządzenie elektryczne (MD)
Zewnętrzny uchwyt obrotowy
Automatyczne urządzenie wyzwalające		Termomagnetyczne

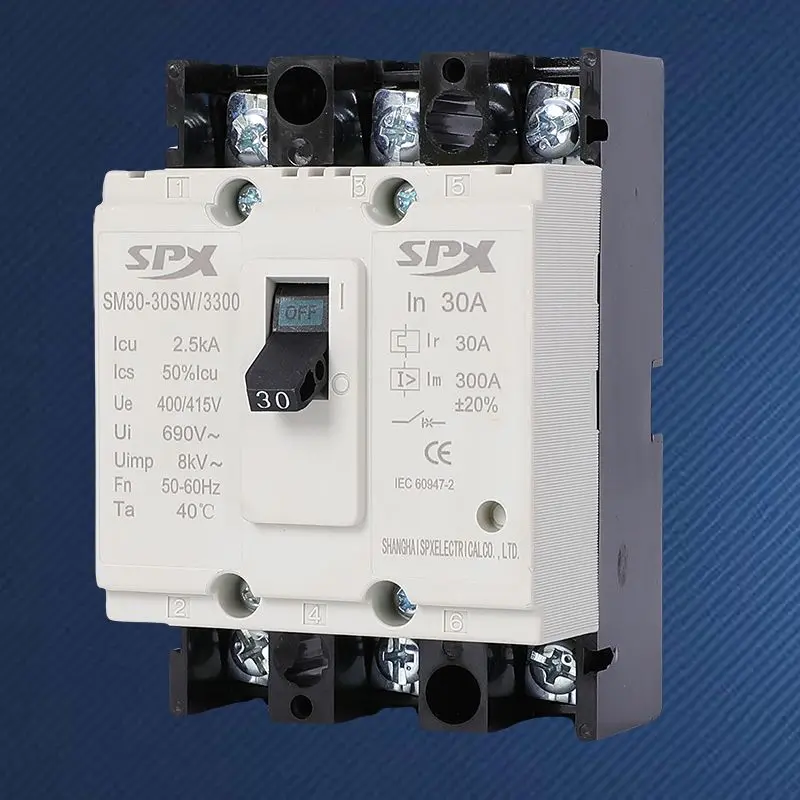

Widok z przodu
