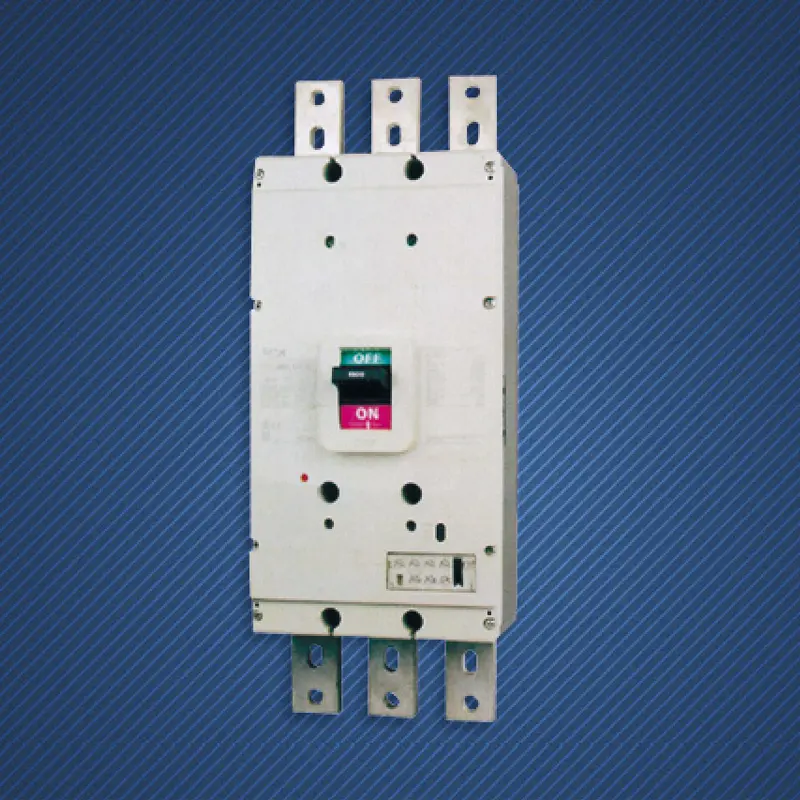

Wyłącznik automatyczny w obudowie formowanej, 3P, 1000A

W sercu energetycznym nowoczesnych, dużych obiektów – głównej rozdzielni, prąd 1000 A oznacza jeden z najwyższych poziomów wydajności w zakresie dystrybucji energii. SPX zastosowano w tym wysokiej jakości wyłączniku kompaktowym 3P 1000A, który przekroczył zakres tradycyjnych urządzeń ochronnych i przekształcił się w kompleksową platformę zarządzania energią, która integruje kontrolę silnego prądu, logikę słabego prądu i komunikację cyfrową.

Cechy:

Prąd znamionowy 1000 A może bezpiecznie przenosić ciągłe obciążenia o mocy około 550 kW (trójfazowe 400 V) lub więcej, spełniając potrzeby konwergencji mocy w dużych pomieszczeniach centrów danych, liniach produkcyjnych o dużej wytrzymałości lub całych budynkach.
Wyłącznik kompaktowy 3P 1000A zapewnia wiodące w branży ekstremalne możliwości wyłączania zwarć do 120kA-150kA, jest w stanie wytrzymać i bezpiecznie usunąć najbardziej niszczycielskie zwarcia, jakie mogą wystąpić. Jest to ostatnia solidna linia obrony zapewniająca, że ​​fizyczna architektura całego systemu dystrybucji niskiego napięcia nie ulegnie załamaniu.
Przyjmując specjalnie zaprojektowaną ramę izolacyjną o wysokiej wytrzymałości i zoptymalizowaną konstrukcję kanału odprowadzającego ciepło, zapewnia doskonałą dynamiczną stabilność termiczną i niski wzrost temperatury roboczej podczas długotrwałej pracy przy wysokim prądzie i wysokim procesie łamania.
Wyposażony w najbardziej zaawansowany wielofunkcyjny wyzwalacz cyfrowy, zapewnia wszechstronną i programowalną macierz zabezpieczeń obejmującą przeciążenie, zwarcie krótkozwłoczne, zwarcie bezzwłoczne, zwarcie doziemne, prąd różnicowy itp. Nastawę zabezpieczenia można dokładnie ustawić w szerokim zakresie i elastycznie łączyć z charakterystyką czasową.
Precyzyjna funkcja zabezpieczenia przed krótkim opóźnieniem wyłącznika kompaktowego 3P 1000A jest kluczem do osiągnięcia w pełni selektywnej ochrony od tego poziomu do wyłącznika końcowego, zapewniając maksymalne ograniczenie usterek do minimalnego zakresu i gwarantując nieprzerwaną pracę reszty systemu.
Wyposażony w zaawansowane funkcje rejestrowania usterek, rejestrowania zdarzeń, monitorowania temperatury i diagnostyki stanu zdrowia, może zapewnić wczesne ostrzeganie o potencjalnych zagrożeniach i umożliwić przejście od „ochrony końcowej” do „prewencji zapobiegawczej”.
Gromadzenie i wyświetlanie w czasie rzeczywistym wszystkich parametrów elektrycznych, w tym prądu, napięcia, mocy, energii, współczynnika mocy, częstotliwości, zawartości harmonicznych, zapotrzebowania itp., jest podstawowym źródłem danych do budowy cyfrowego systemu dystrybucji.
Natywna obsługa lub zaawansowana obsługa modułów dla protokołów takich jak Ethernet, Profinet, Modbus TCP/IP, a nawet IEC 61850, płynnie integrowana z systemami zarządzania energią na poziomie fabrycznym, systemami automatyki budynków lub platformami IoT opartymi na chmurze.

Aplikacja

Wysokiej jakości wyłącznik automatyczny 3P 1000A w obudowie formowanej służy jako główny wyłącznik obwodu wejściowego niskiego napięcia dla każdego modułu zasilacza (takiego jak cała warstwa centrum danych) w celu ochrony krytycznych obciążeń IT.
Zabezpieczenia magistrali niskiego napięcia i przełączniki sekcyjne dla rafinacji na dużą skalę, fabryk chipów półprzewodnikowych i głównych budynków produkcji motoryzacyjnej.
Transformatorowy wyłącznik główny niskiego napięcia do stosowania w bardzo wysokich budynkach, dużych terminalach międzynarodowych lotnisk i gigantycznych obiektach sportowych.
Podstawowe zabezpieczenie dystrybucji energii dla głównego źródła zasilania i dystrybucji szpitali wyższego szczebla, głównych podstacji metra i dużych ośrodków uzdatniania wody.
Wyłączniki automatyczne niskiego napięcia prądu przemiennego dla elektrowni fotowoltaicznych o mocy stu megawatów lub elektrowni magazynujących energię.

Parametr wyłącznika MCCB serii SPX SM30-1000

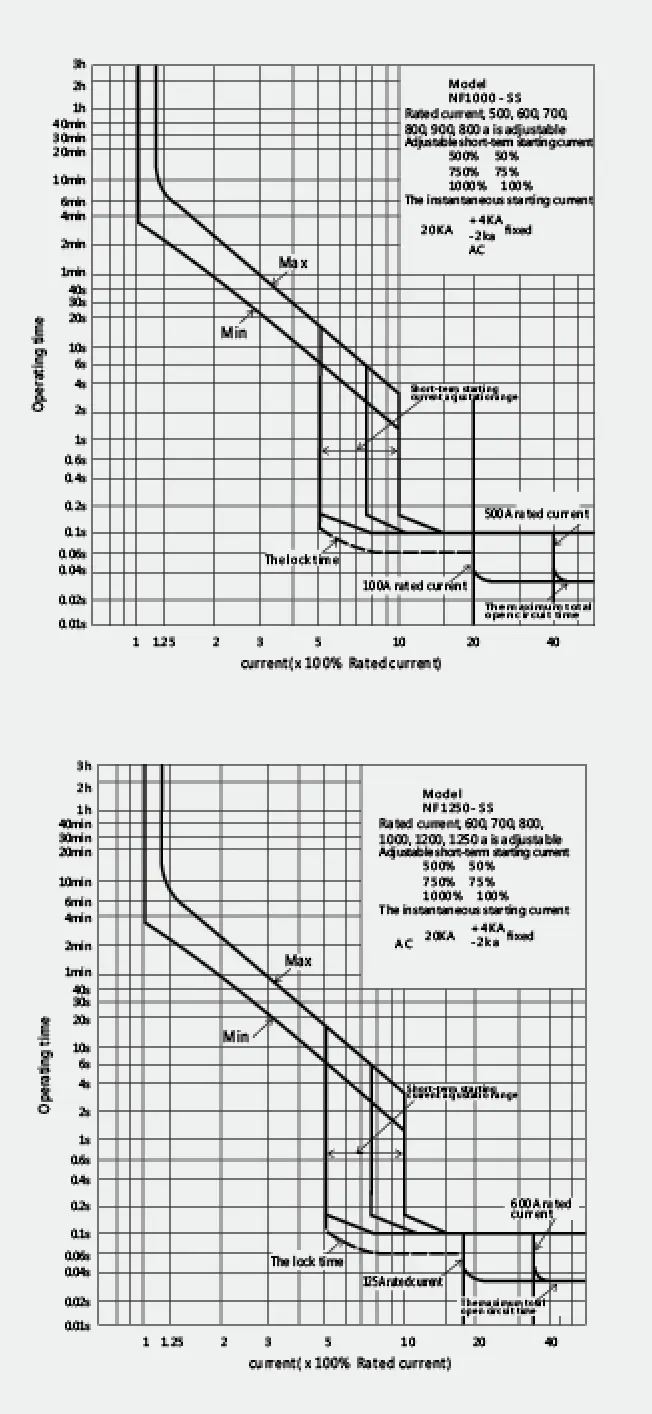

Rama(A)				SM300-1000-SS	SM300-1250-SS	Charakterystyka robocza
Prąd znamionowy In(A)				500 600 700 850 900 1000	600,7-0,800,1000,1200,1250
Liczba biegunów				3
Znamionowe napięcie izolacji U1(V)			AC	690	690
Znamionowa zdolność wyłączania (KA)	IEC 60947-2 (lcu/lcs)	AC	690 V	25.13	25.13
			500 V	65/33	65/33
			440 V	85/43	85/43
			400 V	85/43	85/43
			230 V	125/63	125/63
		DC	250 V	-	-

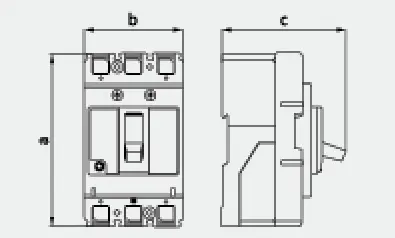

Zdjęcie profilowe
			a	405
			b	210
			c	190

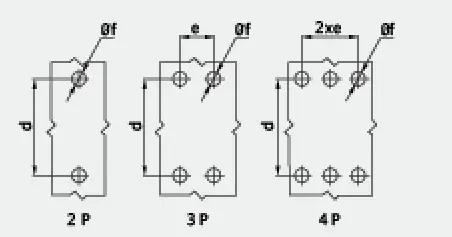

Zdjęcie montażowe
			d	275
			e	70
			f	10
Życie maszyny				2500
Życie elektryczne				500
Urządzenie elektryczne (MD)
Zewnętrzny uchwyt obrotowy
Automatyczne urządzenie wyzwalające				Termomagnetyczne
