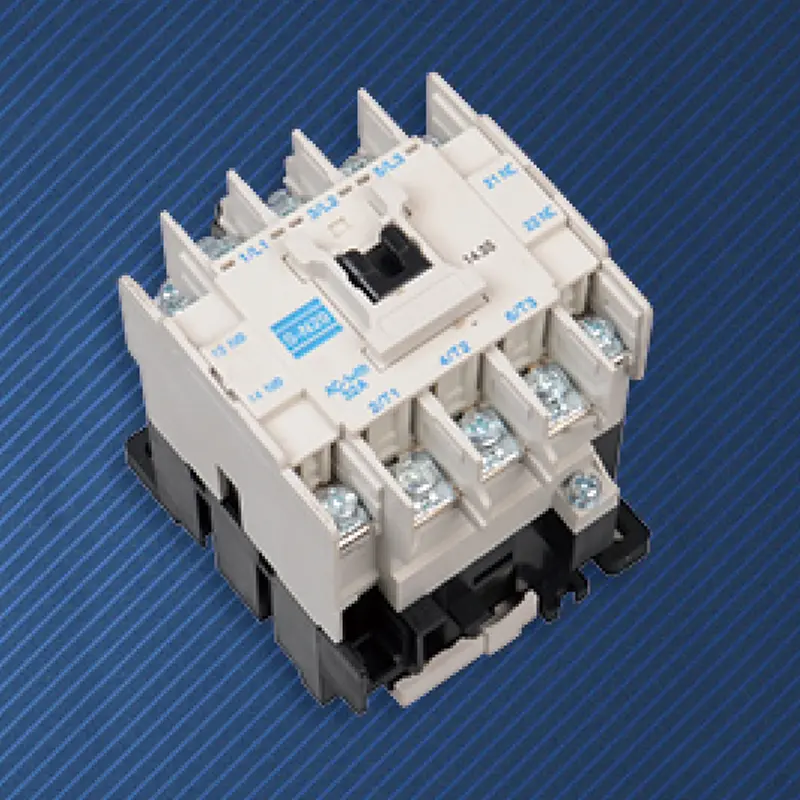

Stycznik AC do montażu na szynie Din

Pożegnaj bałagan w okablowaniu i czasochłonne mocowania. Kiedy trwały stycznik prądu przemiennego SPX Electric do montażu na szynie Din łączy się ze znormalizowanymi szynami DIN, następuje jego modernizacja z pojedynczego urządzenia do części uprzemysłowionego, systematycznego systemu instalacji elektrycznej. Wartość oferowanego przez nas stycznika prądu przemiennego montowanego na szynie wykracza daleko poza niezawodne przełączanie prądu, ale polega także na tym, jak restrukturyzuje on układ przestrzeni szafy i przepływ pracy, zapewniając najwyższą wygodę.

korzyść

Nie ma potrzeby mierzenia, wiercenia ani gwintowania. Wystarczy dopasować tylną klamrę stycznika AC do montażu na szynie Din ze standardową szyną DIN 35 mm, lekko nacisnąć, aby bezpiecznie ją zablokować, a czas instalacji urządzenia będzie mierzony w sekundach.
Wszystkie komponenty montowane na szynie (w tym wyłączniki automatyczne, przekaźniki, listwy zaciskowe itp.) mają tę samą linię odniesienia, tworząc w naturalny sposób regularny układ w poziomie i pionie, poprawiając estetykę i całkowicie eliminując przekrzywienia instalacji spowodowane niewspółosiowością ręcznego wiercenia.
Urządzenie można łatwo przesuwać po szynie prowadzącej, a jego względne położenie można regulować w dowolnym momencie przed i po okablowaniu, pozostawiając maksymalną elastyczność w planowaniu i wyznaczaniu tras.
Gdy konieczna jest wymiana lub rozbudowa uchwytu stycznika prądu przemiennego na szynie Din, wystarczy użyć śrubokręta, aby poluzować klamrę, usunąć starą część i zastąpić ją nową. Rozbudowa systemu lub usuwanie usterek przebiega szybko i nie wpływa na sąsiednie urządzenia
urządzenia. W porównaniu z montażem na płasko, montaż na szynach prowadzących pozwala na wielowarstwowy układ o dużej gęstości w kierunku głębokości szafy, w pełni wykorzystując cenną trójwymiarową przestrzeń wewnątrz szafy.
Oszczędza czas i koszty materiałów przy obróbce otworów w panelach, zmniejsza potrzebę stosowania narzędzi montażowych i znacznie zmniejsza koszty pracy związanej z późniejszą konserwacją i renowacją.

Projekt produktu i analiza instalacji

Montaż na szynie DIN stycznika prądu przemiennego jest ściśle zgodny z uznanymi na całym świecie standardami szyny DIN TH35-7.5 lub TH35-15, zapewniając bezproblemową kompatybilność z zdecydowaną większością szaf elektrycznych i akcesoriów dostępnych na rynku. Tył jest wyposażony w elastyczne klamry wykonane z tworzywa sztucznego o wysokiej wytrzymałości, zapewniające stabilną siłę blokującą, a jednocześnie umożliwiające szybkie zwolnienie poprzez prostą obsługę narzędzia.
Wszystkie zaciski zasilania i sterowania są wyraźnie oznaczone z przodu, co umożliwia szybkie i dokładne okablowanie z tego samego kierunku.
Zaciski okablowania zostały zoptymalizowane pod względem konstrukcji, pozostawiając wystarczająco dużo miejsca na obsługę śrubokręta, nawet przy użyciu kabli ze złączami tłoczonymi na zimno.
Na górze lub z boku przewidziano miejsce do włożenia lub zapisania tabliczek identyfikacyjnych, co ułatwia numerowanie obwodów i oznaczanie funkcjonalne.

Podstawowe obszary zastosowań

Jako rdzeń napędowy siłowników, takich jak silniki, grzejniki, zawory elektromagnetyczne itp., stycznik AC do montażu na szynie Din jest instalowany obok siebie na tej samej szynie ze sterownikami PLC, wyłącznikami automatycznymi, zasilaczami przełączników itp., tworząc znormalizowane serce systemu sterowania.
Zainstaluj kompaktowe puszki przyłączeniowe obok urządzeń wymagających zdalnego sterowania, z wbudowanymi stycznikami, które bezpośrednio sterują lokalnymi obciążeniami, uzyskując zdecentralizowane sterowanie i uproszczone okablowanie.
Stycznik prądu przemiennego do montażu na szynie Din służy do sterowania oświetleniem, sterowania klimakonwektorami, sterowania pompą wodną i innych scenariuszy, ułatwiając standaryzowaną konstrukcję i scentralizowane zarządzanie w dystrybucjach lub skrzynkach kontrolnych na miejscu.
Zapewnij elektroniczny moduł sterujący typu „plug and play” dla producentów sprzętu mechanicznego, znacznie skracając cykl montażu i uruchamiania szaf sprzętowych.

Parametr modułowego stycznika prądu przemiennego SPX do użytku domowego

Rama(A)			SS-N20
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	5,5/7,5
		380 V	11/15
Prąd znamionowy (AC-3) GB14048.4		220 V	22
		380 V	22
Stały prąd grzewczy (A)			32
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	1NO + 1NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			100
Życie mechaniczne			500

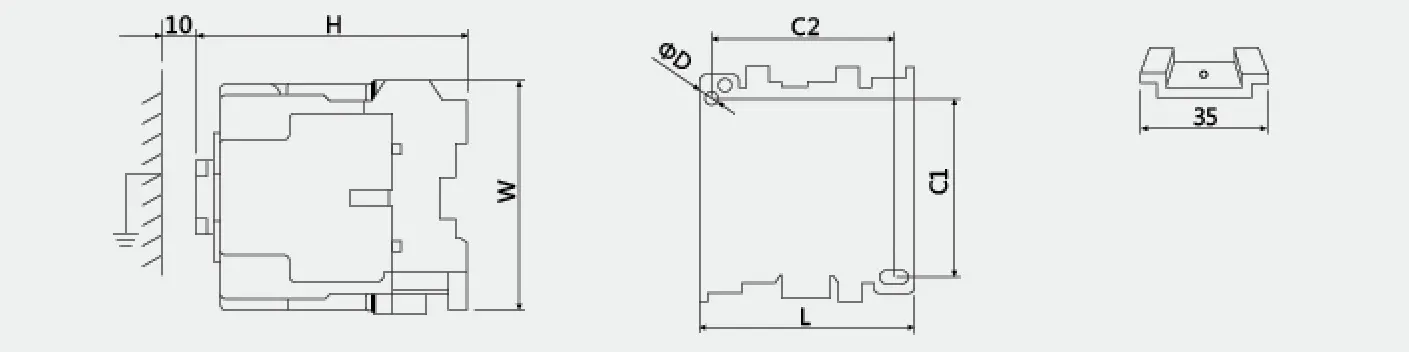

Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
