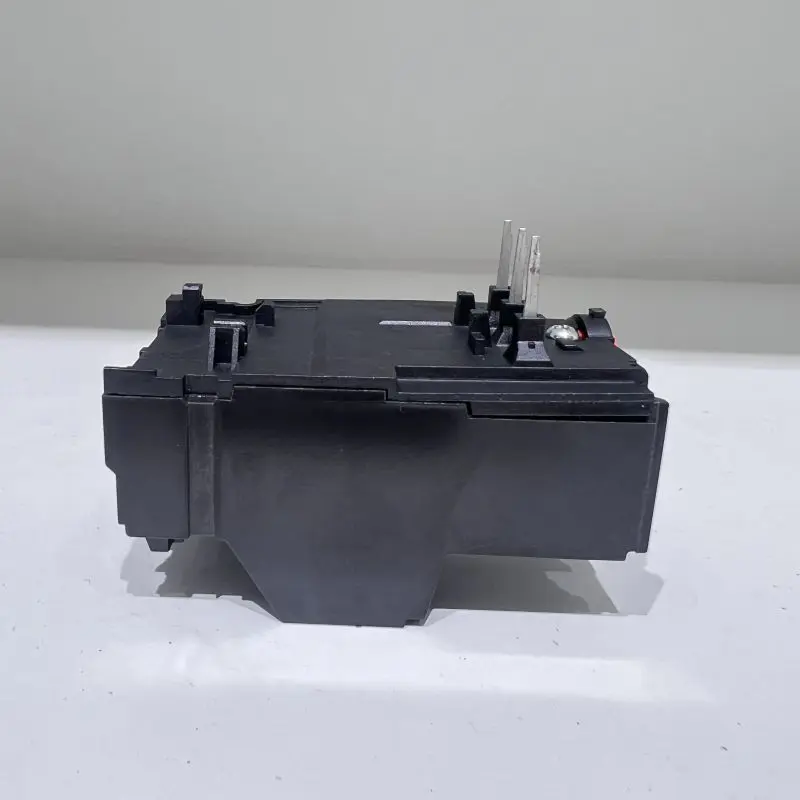

Przekaźnik termiczny TH-N12

W dziedzinie przemysłowej dystrybucji energii i sterowania automatyką istnieje duża liczba małych i średnich silników, a wymagania dotyczące ich ochrony wymagają zarówno precyzji i niezawodności, jak i łatwości integracji i konserwacji. Wysokiej jakości, wyprodukowany przez SPX i posiadający certyfikat CE termiczny przekaźnik przeciążeniowy TH-N12 to ustandaryzowany moduł zabezpieczający zaprojektowany, aby sprostać temu powszechnemu zapotrzebowaniu. Nie dąży do ekstremalnie szerokiego zakresu, ale zapewnia bardzo dojrzałą i stałą skuteczność ochrony w zoptymalizowanym zakresie prądu. Niezależnie od tego, czy jest zintegrowany z nowymi rozrusznikami silników, czy używany do konserwacji i wymiany istniejących systemów, TH-N12 zapewnia użytkownikom bezproblemowe, niezawodne i łatwe w zarządzaniu rozwiązanie zabezpieczające dzięki ustandaryzowanemu interfejsowi i przejrzystej skali regulacji.

Funkcja

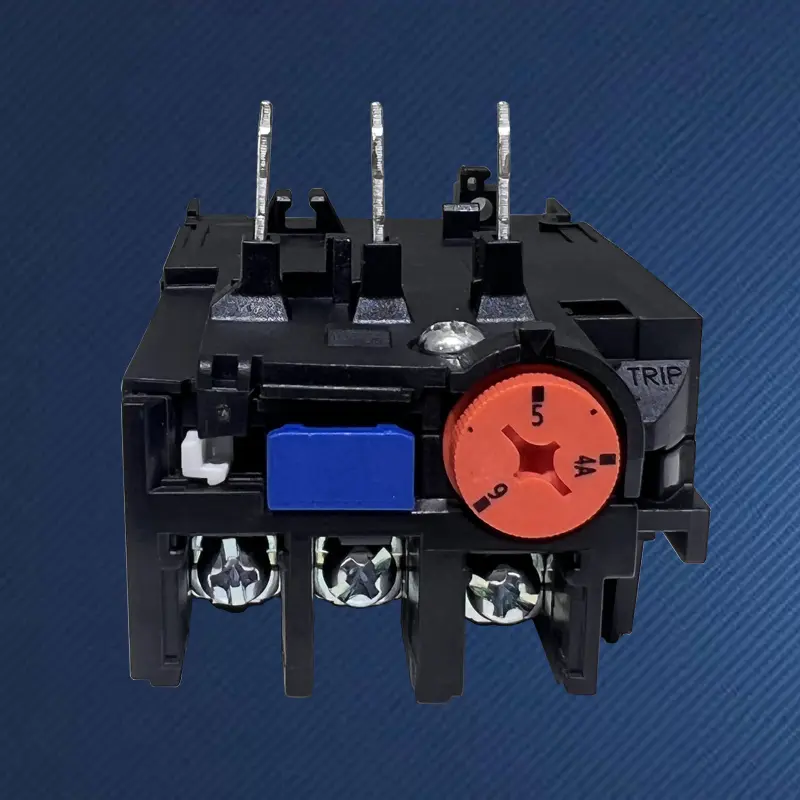

Centralne pokrętło regulacyjne posiada wyraźną skalę wartości prądu, umożliwiając użytkownikom wizualne i dokładne ustawienie w zależności od prądu znamionowego silnika. Operacja jest intuicyjna, co ogranicza zgadywanie i błędy podczas procesu debugowania.
Konstrukcja produktu obejmuje okienko wskaźnika wyzwolenia (zwykle wyraźną zmianę koloru) i przycisk ręcznego resetowania, dzięki czemu na pierwszy rzut oka można sprawdzić stan urządzenia, co pozwala na szybką diagnostykę usterek i przywrócenie systemu.
Wysokiej jakości termiczny przekaźnik przeciążeniowy SPX TH-N12 opiera się na klasycznej zasadzie nagrzewania i zginania paska bimetalicznego, zapewniając zabezpieczenie przed przeciążeniem dopasowane do charakterystyki termicznej silnika. Wbudowany mechanizm płyty prowadzącej mechanizm różnicowy zapewnia możliwość przyspieszenia reakcji wyzwalania na zanik fazy i poważne zakłócenia niezrównoważenia trójfazowego.
Zwykle przeznaczony do bezpośredniego montażu wtykowego z małymi stycznikami prądu przemiennego tej samej serii lub określonymi modelami, termiczny przekaźnik przeciążeniowy TH-N12 tworzy kompaktowy i niezawodny rozrusznik elektromagnetyczny, oszczędzając przestrzeń instalacyjną i czas okablowania.
Modele wysokiej jakości będą wyposażone w kompensację temperatury otoczenia, aby złagodzić wpływ zmian temperatury otoczenia na charakterystykę roboczą paska bimetalicznego, zapewniając stabilność zabezpieczenia termicznego przekaźnika przeciążeniowego TH-N12 w szerszym zakresie temperatur.
Obudowa zapewnia podstawową ochronę przed kurzem i przypadkowym dotknięciem wewnętrznych mechanizmów precyzyjnych i nadaje się do montażu w różnych szafach sterowniczych.

Główne scenariusze zastosowań

TH-N12 nadaje się do zastosowań o małej i średniej mocy, które wymagają niezawodnej ochrony i ograniczonej przestrzeni:
Ochrona silników maszyn pakujących, małych przenośników, mieszalników, wentylatorów i innych urządzeń.
Sterowanie pojedynczą maszyną automatycznych drzwi, urządzeń wentylacyjnych, pomp wodnych itp.
Jako standardowe wyposażenie ochronne jednostki wykonawczej (stycznik) na końcu wyjściowym sterownika PLC lub sterownika.
Przekaźnik termiczny TH-N12, jako szeroko stosowany model uniwersalny, jest powszechnie stosowany do wymiany uszkodzonych przekaźników termicznych tego samego typu w starych instalacjach.

Przekaźnik termiczny STH-N12 jest odpowiedni dla stycznika AC S-C10/12

Rama(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Odpowiedni stycznik prądu przemiennego	SC10/12		S-C21/25		SC50/95
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)	Dostosuj zakres (A)	Wybierz(A)	Dostosuj zakres (A)	Wybierz(A)	Dostosuj zakres (A)
	0,24A	0,2 ~ 0,32	1,3A	1 ~ 1,6	15A	12 ~ 18
	0,35A	0,28 ~ 0,42	1,7A	1,4 ~ 2,0	19A	16 ~ 22
	0,5A	0,4 ~ 0,6	2.1A	1,7 ~ 2,5	22A	18 ~ 26
	0,7A	0,55 ~ 0,85	2,5A	2~3	29A	24 ~ 34
	0,9A	0,7 ~ 1,1	3,6A	2,8 ~ 4,4	35A	30 ~ 40
	1,3A	1 ~ 1,6	5A	4 ~ 6	42A	34 ~ 50
	1,7A	1,4 ~ 2,0	6,6A	5,2 ~ 8	54A	43 ~ 65
	2.1A	1,7 ~ 2,5	9A	7 ~ 11	67A	54 ~ 80
	2,5A	2~3	11A	9 ~ 13	82A	65 ~ 93
	3,6A	2,8 ~ 4,4	15A	12 ~ 18	95A	85 ~ 105
	5A	4 ~ 6	19A	16 ~ 22
	6,6A	5,2 ~ 8	22A	18 ~ 26
	9A	7 ~ 11	29A	24 ~ 34
	11A	9 ~ 13	35A	30 ~ 40
Struktura styków pomocniczych	1a1b(1NO+1NC)

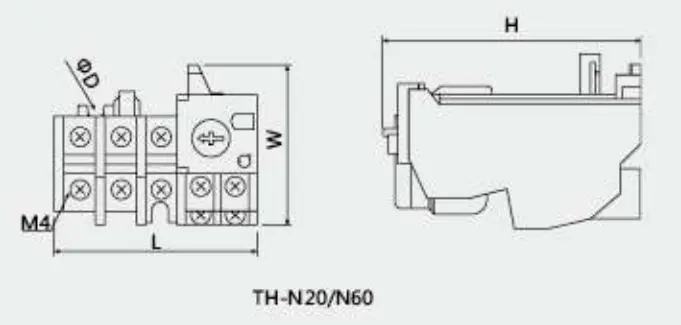

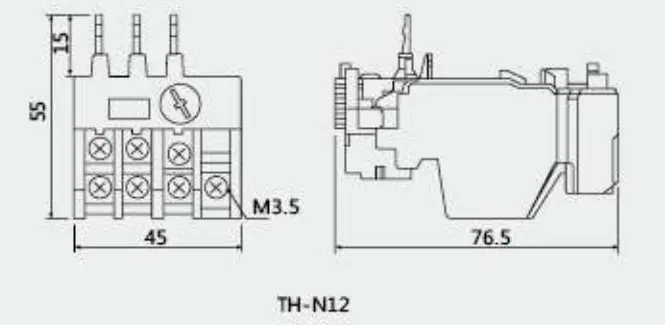

Zarys i wymiar montażowy
	Typ		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
