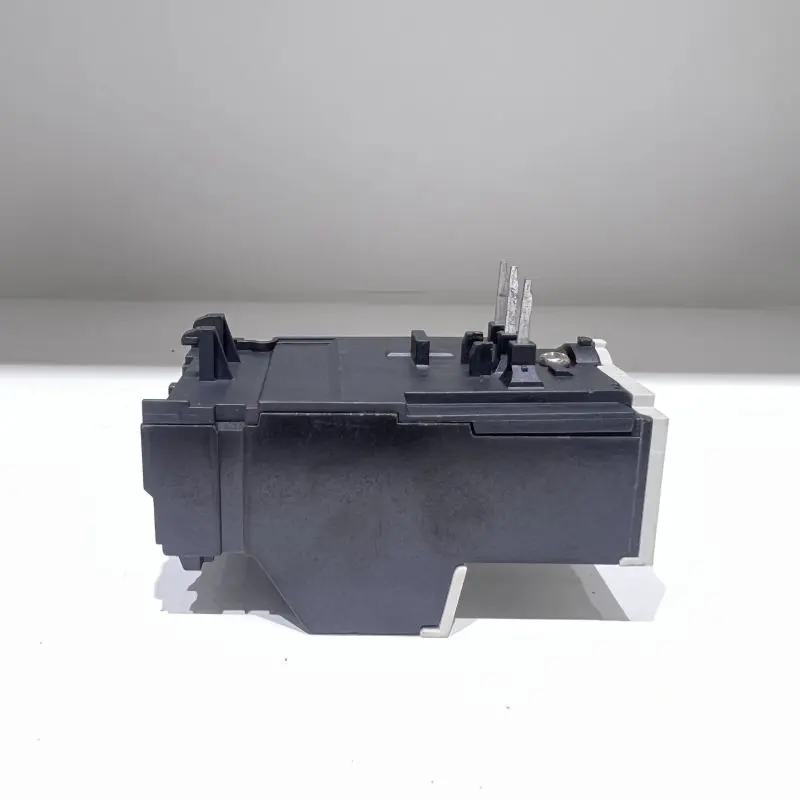

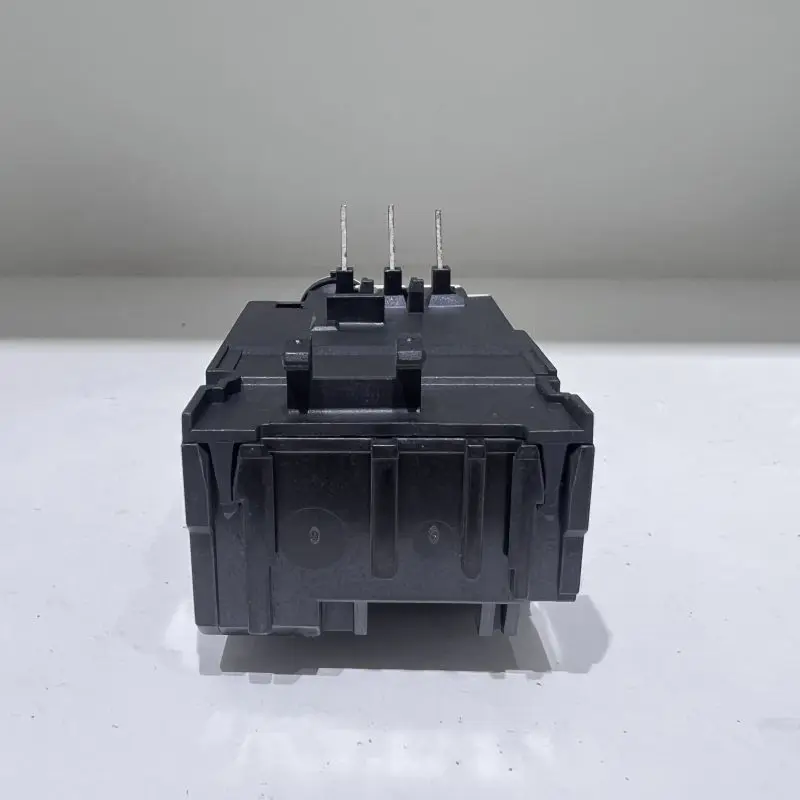

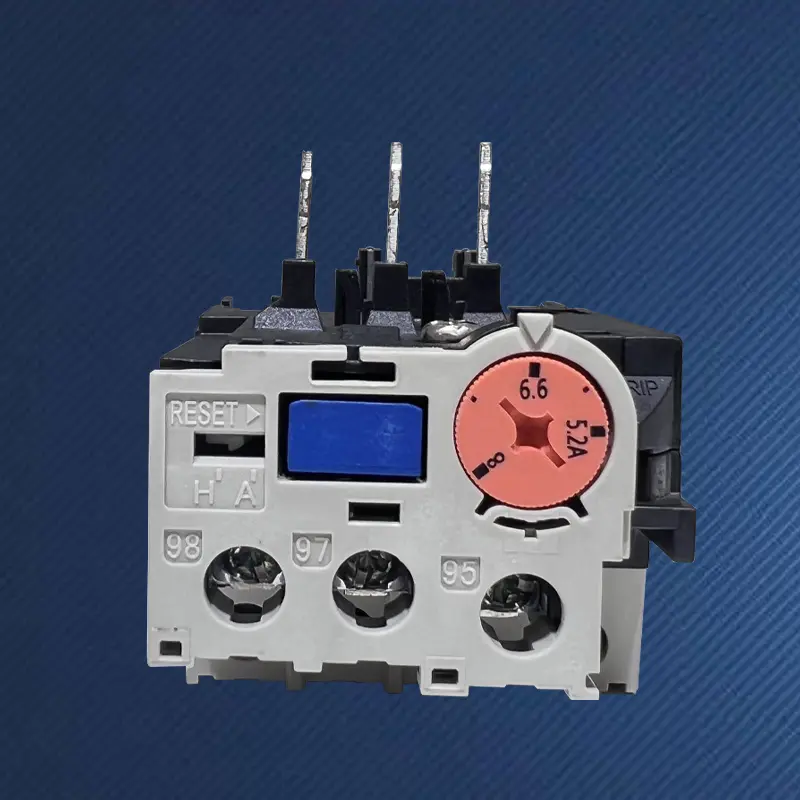

Przekaźnik termiczny TH-T18 0,35A

W przyrządach automatyki, napędach precyzyjnych i drobnym sprzęcie występuje duża liczba trójfazowych mikrosilników o mocy zaledwie kilkuset watów. Prąd znamionowy tych silników jest wyjątkowo mały (zwykle poniżej 1 A), a krzywa ochrony przekaźników termicznych ogólnego przeznaczenia w tym zakresie często nie jest wystarczająco dokładna, aby zapewnić skuteczną ochronę. Wytrzymały przekaźnik termiczny SPX TH-T18 0,35A to profesjonalne rozwiązanie przeznaczone do zastosowań niskoprądowych. Osiąga wysoką czułość i stabilność ochrony przy prądzie 0,35 A dzięki miniaturyzacji i precyzyjnemu projektowaniu bimetalicznych materiałów arkuszowych, elementów grzejnych i mechanizmów działania, wypełniając lukę w specjalistycznej ochronie mikrosilników.

Cechy:

Wysokiej jakości fabryczny przekaźnik termiczny TH-T18 0,35 A firmy SPX został poddany specjalnej termomechanicznej optymalizacji strukturalnej, aby zająć się słabym ciepłem wytwarzanym przez małe prądy o natężeniu około 0,35 A. Dzięki temu pasek bimetaliczny może wytworzyć wystarczające i precyzyjne odkształcenie, umożliwiając niezawodne zadziałanie zabezpieczenia przed odwrotną zwłoką nawet przy małych przeciążeniach (takich jak 1,1-krotność In), unikając martwych punktów ochronnych.

TH-T18 zapewnia niezwykle wysoką spójność charakterystyk ochronnych pomiędzy produktami dzięki precyzyjnym procesom produkcyjnym, nawet w skali mikro, gdzie wahania prądu na poziomie mikroamperów mogą mieć wpływ na punkty ochrony, dzięki czemu nadaje się do masowych zastosowań w standardowych mikrourządzeniach. Znakomity rozmiar, można go bezpośrednio podłączyć do styczników mikro AC (takich jak klasa 9A ~ 12A), tworząc ultrakompaktowy mikrorozrusznik silnika, znacznie oszczędzając cenne miejsce w szafie sterowniczej.

Korzyść:

Dostosowany przekaźnik termiczny TH-T18 0,35 A, jako czysto elektromechaniczny element zabezpieczający, nie wymaga zewnętrznego zasilania i jest całkowicie niewrażliwy na wahania napięcia, harmoniczne i zakłócenia elektromagnetyczne w systemach sterowania. Może także pracować stabilnie w złożonych mikrosystemach zasilanych z przetwornic częstotliwości lub zasilaczy impulsowych.

Chociaż mechanizm działania jest niewielki, jest on nadal wyposażony w czytelne przyciski ręcznego resetowania i znaki sygnalizacji wyzwolenia, które ułatwiają rozpoznawanie stanu i resetowanie usterek w gęsto zainstalowanych mikrojednostkach sterujących.

Przekaźnik termiczny STH-T18 jest odpowiedni dla stycznika AC S-M10/20

Rama(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Odpowiedni stycznik prądu przemiennego	S-M10/12		S-M20/25				S-M35/50
Struktura styków pomocniczych	Ręczny lub automatyczny powrót
Wybór zakresu regulacji (A)	Wybierz(A)	Dostosuj zakres (A)	Wybierz(A)		Dostosuj zakres (A)		Wybierz(A)	Dostosuj zakres (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24 ~ 34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30 ~ 40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34 ~ 50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4 ~ 6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7 ~ 11
	2,5A	2~3	11A		9 ~ 13
	3,6A	2,8 ~ 4,4	15A		12 ~ 18
	5A	4 ~ 6	19A		16 ~ 22
	6,6A	5,2 ~ 8	22A		18 ~ 26
	9A	7 ~ 11	29A		24 ~ 34
	11A	9 ~ 13	35A		30 ~ 40
Struktura styków pomocniczych	1a1b(1NO+1NC)

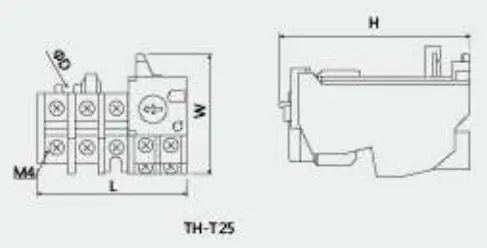

Zarys i wymiar montażowy
	Typ		L	W	H	φD
	TH-T25		63	51	81	4.5
