W systemach zasilania centrów handlowych, małych fabryk lub dużych urządzeń prąd o natężeniu 125 A przenosi krytyczne obciążenia operacyjne. Wytrzymały wyłącznik kompaktowy SPX 2P 125A został zaprojektowany jako „bramka mocy” dla tego typu obwodu rdzenia. To nie tylko przełącznik obwodów, ale także system zabezpieczający, który łączy w sobie precyzyjny pomiar, inteligentną ocenę i solidne wykonanie. W przypadku przeciążenia lub śmiertelnego zwarcia w obwodzie może automatycznie odciąć prąd z szybkością reakcji rzędu milisekund, skutecznie zapobiegając pożarom instalacji elektrycznej i uszkodzeniom sprzętu, chroniąc stabilność poprzedzającej sieci energetycznej i jest ważnym ogniwem w architekturze dystrybucyjnej.
Ciągła obciążalność prądowa wynosząca 125 A może obsłużyć pojedyncze obciążenie o mocy około 27,5 kW (220 V), spełniając wymagania całkowitej jednofazowej linii wejściowej małych i średnich obiektów komercyjnych lub dużych urządzeń.
Wyłącznik kompaktowy 2P 125A ma zazwyczaj maksymalną zdolność wyłączania zwarć od 25 kA do 50 kA lub nawet wyższą, jest w stanie wytrzymać i bezpiecznie odciąć ogromne prądy zwarciowe spowodowane awariami sprzętu niższego poziomu, zapobiegając rozprzestrzenianiu się wypadków i zapewniając integralność całego systemu dystrybucyjnego.
Dojrzałe kombinacje termiczne (bimetaliczne) i elektromagnetyczne (cewka wyzwalająca) służą odpowiednio do uzyskania zabezpieczenia przed przeciążeniem w czasie zależnym i natychmiastowego zabezpieczenia przed zwarciem, z precyzyjnymi wartościami działania i stabilną charakterystyką.

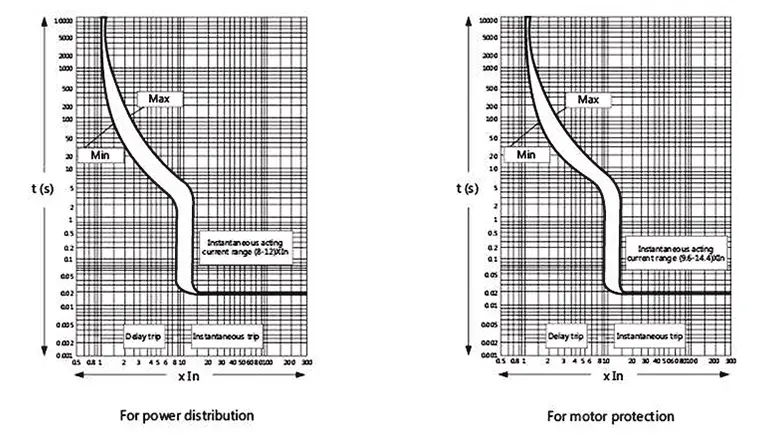

Wyłącznik kompaktowy 2P 125A zapewnia standardowe charakterystyki, takie jak typu C i typu D, lub stałe lub regulowane wyzwalacze termomagnetyczne do szerszych zastosowań przemysłowych. Użytkownicy mogą dopasowywać i optymalizować selektywność zabezpieczeń w oparciu o właściwości obciążenia (takie jak konwencjonalna dystrybucja mocy i główny obwód silnika).
Zewnętrzna powłoka wykonana jest z materiałów izolacyjnych o wysokiej wytrzymałości, trudnopalnych i odpornych na uderzenia, a wewnętrzny układ styków wykonany jest z wysokiej jakości materiałów, takich jak stop srebra, wyposażony w wydajną komorę gaszenia łuku, aby zapewnić długą żywotność elektryczną i wysoką niezawodność przy częstej pracy i przerwach przy wysokim prądzie.
Położenie klamki wyraźnie wskazuje stan „zamknięty”, „otwarty” i „zwolnienie awaryjne”. Jako widoczny punkt rozłączenia spełnia wymogi przepisów bezpieczeństwa i zapewnia niezawodną izolację galwaniczną w celu konserwacji sprzętu.
Wyłącznik kompaktowy 2P 125A jest stosowany jako jednofazowy główny wyłącznik nadprądowy w małych i średnich sklepach, restauracjach, biurach i centrach usług społecznych.
Wyłącznik kompaktowy 2P 125A zapewnia niezależną ochronę linii wejściowej i izolację dużych jednostek zewnętrznych centralnej klimatyzacji, komercyjnego sprzętu piekarniczego, zasilaczy galwanicznych, pieców doświadczalnych i innych urządzeń jednofazowych dużej mocy.
W urządzeniach automatyki i szafach sterowniczych linii produkcyjnych pełni funkcję przedniego wyłącznika głównego i urządzenia zabezpieczającego do sterowania transformatorami i napędami dużej mocy (takimi jak systemy serwo).
Jako wyłącznik ochronny prądu przemiennego dla małych klatek sieci fotowoltaicznej i stosów ładowania prądu przemiennego średniej mocy.
| Rama(A) | SM30-125 | ||||||||
| Prąd znamionowy In(A) | 30/32/40/50/60/63/80/100/125 | ||||||||
| Napięcie znamionowe (V) | AC 400 V | ||||||||
| Znamionowe napięcie izolacji (V) | AC 690 V | ||||||||
| Liczba biegunów | 2 | 3 | 4 | ||||||
| Ograniczona zdolność wyłączania | C | S | H | C | S | H | C | S | H |
| Zdolność przerywania zwarć (kA)AC400V | 10 | 30 | 50 | 10 | 30 | 50 | 10 | 30 | 50 |
| Uruchomić zwarcie (kA)AC400V | 5 | 15 | 25 | 5 | 15 | 25 | 5 | 15 | 25 |

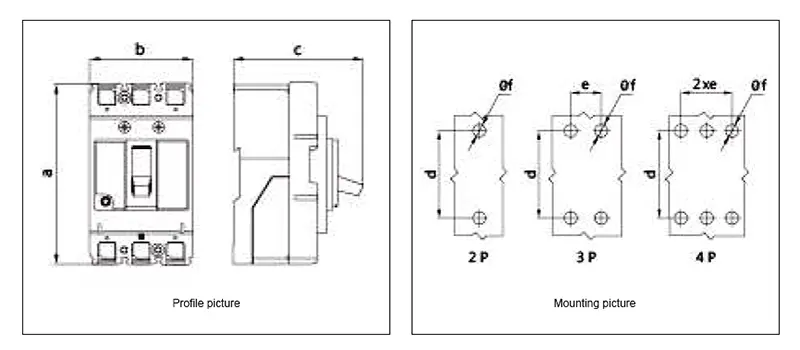

| a | 130 | 130 | 155 |
| b | 60 | 90 | 120 |
| c | 89 | 89 | 89 |
| d | 110 | 110 | 131 |
| e | / | 30 | 30 |
| f | 5 | 5 | 5 |

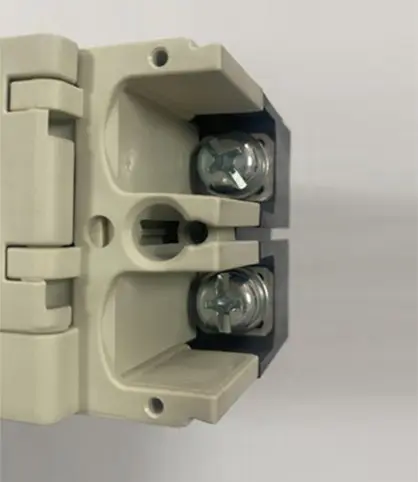

Wyłączniki kompaktowe Widok z boku
