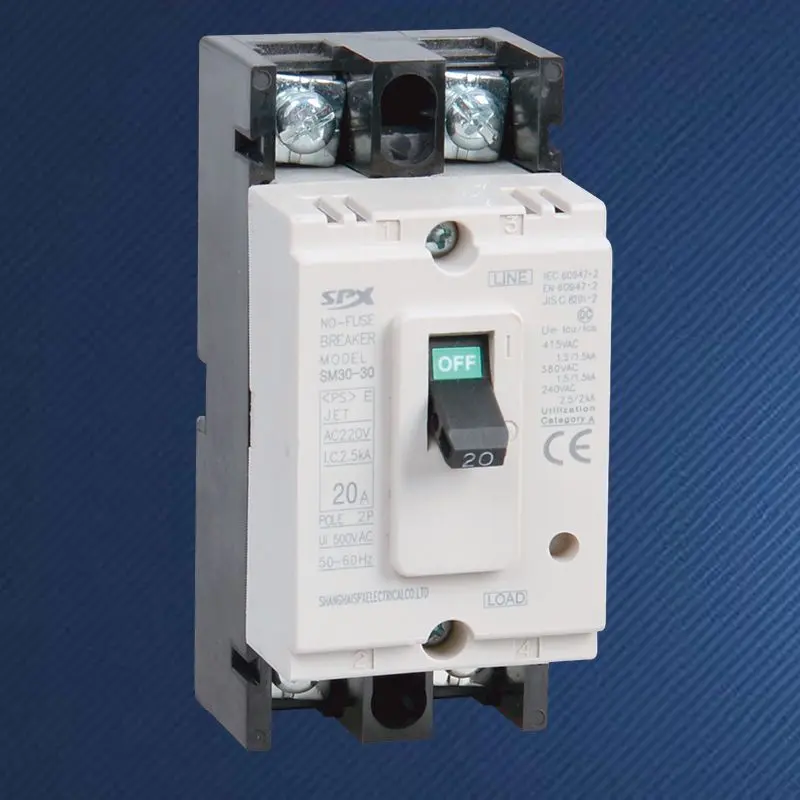

Wyłącznik automatyczny 2P 30A w obudowie formowanej

W nowoczesnych systemach elektrycznych bezpieczeństwo jest kamieniem węgielnym, którego nie można naruszyć. Wytrzymały wyłącznik kompaktowy SPX 2P 30A jest cichym i wiernym „ochronnikiem”. Jednocześnie monitoruje przewody pod napięciem i neutralny (lub przewody dwufazowe) obwodu. Gdy wystąpi nieprawidłowy prąd, może działać dokładnie w ciągu milisekund i automatycznie odcina uszkodzony obwód. Łączy funkcję ochronną tradycyjnych bezpieczników z wygodą obsługi przełącznika, zapewniając bezpieczniejsze, bardziej inteligentne i nadające się do wielokrotnego użytku narzędzie do ochrony linii.

Korzyść

Wysokiej jakości wbudowany bimetaliczny pasek wyłącznika kompaktowego 2P 30A zapewnia ochronę przed przeciążeniem w czasie zależnym. Gdy prąd nieznacznie przekracza wartość znamionową przez długi czas, np. Przeciążenie linii, opóźni to rozłączenie; Cewki elektromagnetyczne zapewniają natychmiastową ochronę przed zwarciem i mogą natychmiastowo zadziałać w ciągu jednego procenta sekundy w przypadku wystąpienia nagłych i niezwykle dużych prądów zwarciowych, z niezwykle szybką reakcją.

Pozycje „ON” i „OFF” są wyraźnie oznaczone, a obsługa klamki jest płynna. Po wyzwoleniu usterki dźwignia znajdzie się w położeniu środkowym, zapewniając intuicyjne wskazanie usterki w celu szybkiego rozwiązywania problemów.
Stabilne okablowanie i instalacja: dzięki zaciskom z zaciskami śrubowymi połączenie wysokoprądowe jest mocne i niezawodne; Ustandaryzowana konstrukcja modułowa pozwala na łatwy montaż na uniwersalnych szynach 35 mm i schludne zestawienie z innymi komponentami elektrycznymi.
Konstrukcja dwubiegunowa zapewnia pełną ochronę przed zerwaniem, a jednocześnie jest tylko około dwukrotnie większa od standardowego wyłącznika jednobiegunowego. Wyłącznik kompaktowy 2P 30A z certyfikatem CE to opcja dla małych skrzynek rozdzielczych i obwodów podziału
ochrona.
W porównaniu do bezpieczników wymagających wymiany, wyłączniki kompaktowe 2P 30A można ręcznie resetować i ponownie używać po rozwiązaniu problemu, co zapewnia niższe długoterminowe koszty użytkowania i łatwiejszą konserwację.

Seria SPX SM30-30 wyłączników kompaktowych MCCB Parametr

Rama(A)		SM30-30(NF-CW)				Charakterystyka robocza
Prąd znamionowy w (A)		(2), 3, (3.2), 5, 10, 15, 20, 30
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 500 V
Liczba biegunów		2		3
Ograniczona zdolność wyłączania		C	S	C	S
Zdolność przerywania zwarcia (kA) AC400V		1.5	1.5	1.5	1.5
Uruchomić zwarcie (kA) AC400V		1	1	1	1
Zdjęcie profilowe
	a	96		96
	b	45		67
	c	64		64
Zdjęcie montażowe
	d	84.5		84.5
	e	/		24
	f	5		5
Życie maszyny		7000
Życie elektryczne		4000
Urządzenie elektryczne (MD)
Zewnętrzny uchwyt obrotowy
Automatyczne urządzenie wyzwalające		Termomagnetyczne

Widok z przodu
