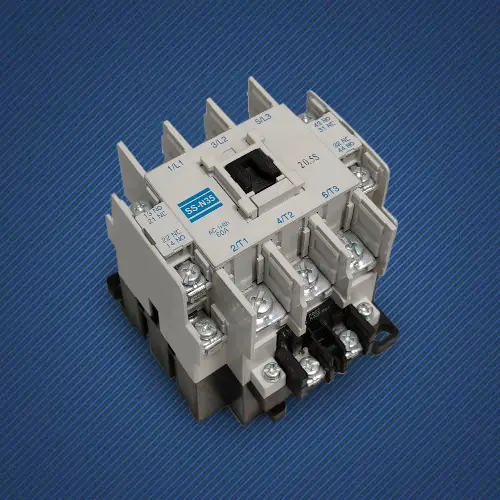

Przełącznik stycznika prądu przemiennego

Kiedy proste załączanie i wyłączanie musi mieć duszę „automatyzacji”, nieuniknionym wyborem staje się dostosowany do potrzeb klienta stycznik prądu przemiennego SPX Electric. Nie jest to zwykły przełącznik ręczny, ale inteligentny terminal wykonawczy, który może reagować na słabe instrukcje z przycisków, czujników, sterowników PLC lub mikroprocesorów i napędzać prąd o natężeniu setek amperów. Jego istnienie umożliwia scentralizowaną kontrolę, automatyczne blokowanie i zdalne planowanie.

Dlaczego jest to kluczowy pomost między dowodzeniem a władzą?

1. Istota: używanie „małego prądu” do bezpiecznego kontrolowania „dużego prądu”
Istotą konstrukcji stycznika prądu przemiennego jest siła magnetyczna generowana przez cewkę elektromagnetyczną (prąd sterujący poziomem miliampera), która wprawia w ruch styki mechaniczne (zdolne do przenoszenia prądu o natężeniu setek amperów). Ta niezawodna izolacja elektryczna zapewnia, że ​​personel po stronie sterowania niskim napięciem jest całkowicie odizolowany od precyzyjnych urządzeń logicznych i od zagrożeń po stronie zasilania wysokiego napięcia.
Przełączniki ręczne i wyłączniki automatyczne mają fizyczne ograniczenia pod względem prądu, częstotliwości roboczej i bezpieczeństwa. Przełącznik stycznika jest przeznaczony do zadań wymagających wysokiej częstotliwości, wysokiego prądu i zdalnego włączania i wyłączania, wypełniając lukę pomiędzy logiką sterowania a dużymi obciążeniami.

2. Funkcja: Koncentrator od „sterowania punktowego” do „sterowania systemem”
Mały przycisk zainstalowany w sterowni lub w punkcie wyjściowym sterownika PLC może sterować dużym sprzętem w zdalnym warsztacie za pośrednictwem stycznika, uzyskując scentralizowane i rozszerzone uprawnienia kontrolne.
Dzięki elastycznemu okablowaniu styków pomocniczych normalnie otwartych/normalnie zamkniętych stycznika prądu przemiennego można łatwo osiągnąć klasyczną logikę elektryczną, taką jak samoblokowanie, blokowanie i rozruch sekwencyjny, tworząc podstawę sprzętową złożonych obwodów sterowania bezpieczeństwem.

Jako funkcja interfejsu komponentów systemu:
Zaciski cewek akceptują znormalizowane napięcia sterujące (takie jak DC24V, AC220V), stając się uniwersalnym „językiem” umożliwiającym bezproblemową integrację z różnymi sterownikami (PLC, przekaźniki, timery).
Styk pomocniczy zapewnia w czasie rzeczywistym informację zwrotną o stanie fizycznym (włączenie lub wyłączenie) korpusu przełącznika, która może zostać przesłana z powrotem do lampki kontrolnej, sterownika lub górnego systemu monitorowania, tworząc pętlę sterowania.

Aplikacja

Przełącznik stycznika prądu przemiennego znajdujący się na magazynie, jako „ręka i noga” sterownika PLC, bezpośrednio steruje uruchamianiem i zatrzymywaniem silnika przenośnika, silnika stacji hydraulicznej, mechanicznego ręcznego źródła zasilania itp. i jest bezpośrednim wykonawcą rytmu produkcji.

W szafie rozdzielczej można uzyskać scentralizowane, zdalne lub automatyczne sterowanie wieloma pompami wody, wentylatorami, sprężarkami i innym sprzętem, a także łatwo zintegrować zabezpieczenia przeciążeniowe (przekaźniki termiczne) w celu utworzenia rozruszników silników.

Automatycznie kontroluj zasilanie dużych jednostek świeżego powietrza, wież chłodniczych, obwodów oświetleniowych i innego sprzętu zgodnie z programami czasowymi lub sygnałami czujników, osiągając oszczędność energii i inteligentne zarządzanie.

W obwodzie bezpieczeństwa stycznik prądu przemiennego pełni funkcję krytycznego elementu wykonawczego, który natychmiast odcina zasilanie urządzenia po naciśnięciu przycisku zatrzymania awaryjnego lub otwarciu drzwi bezpieczeństwa, zapewniając najwyższy poziom zabezpieczenia przed wyłączeniem.

Klucz wyboru

Aby wybrać odpowiedni stycznik prądu przemiennego, należy dokładnie dopasować jego parametry aplikacyjne jako „przełącznik”:

Napięcie sterujące i zasilające: Napięcie cewki musi być dopasowane do napięcia sterującego; Napięcie znamionowe styku głównego nie może być niższe niż napięcie sieciowe.

Częstotliwość robocza: W przypadku częstych operacji start-stop (takich jak aplikacje impulsowe i serwo) konieczne jest wybranie modelu o wyższym prądzie znamionowym lub specjalnie skalibrowanej wysokiej częstotliwości roboczej.

Parametr przełącznika stycznika AC SPX

Rama(A)			SS-N35
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	11/15
		380 V	18,5/25
Prąd znamionowy (AC-3) GB14048.4		220 V	42
		380 V	44
Stały prąd grzewczy (A)			60
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			80
Życie mechaniczne			500

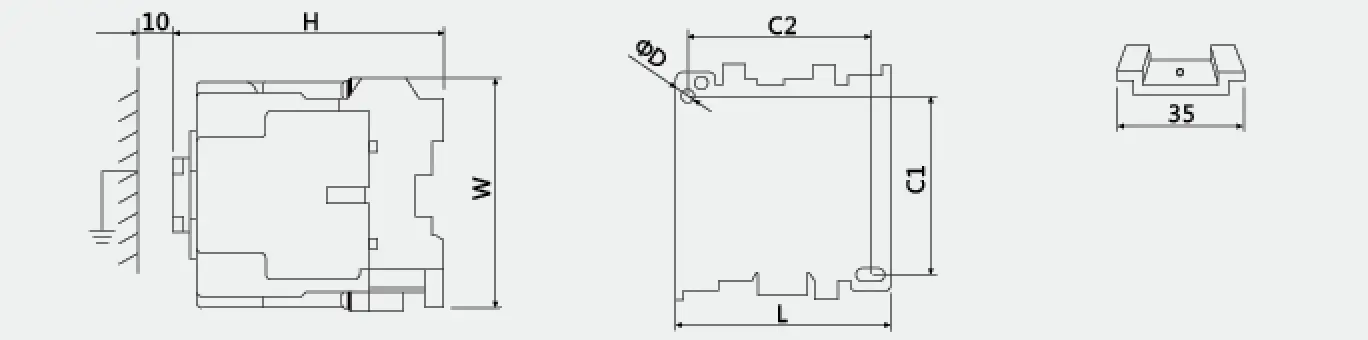

Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
