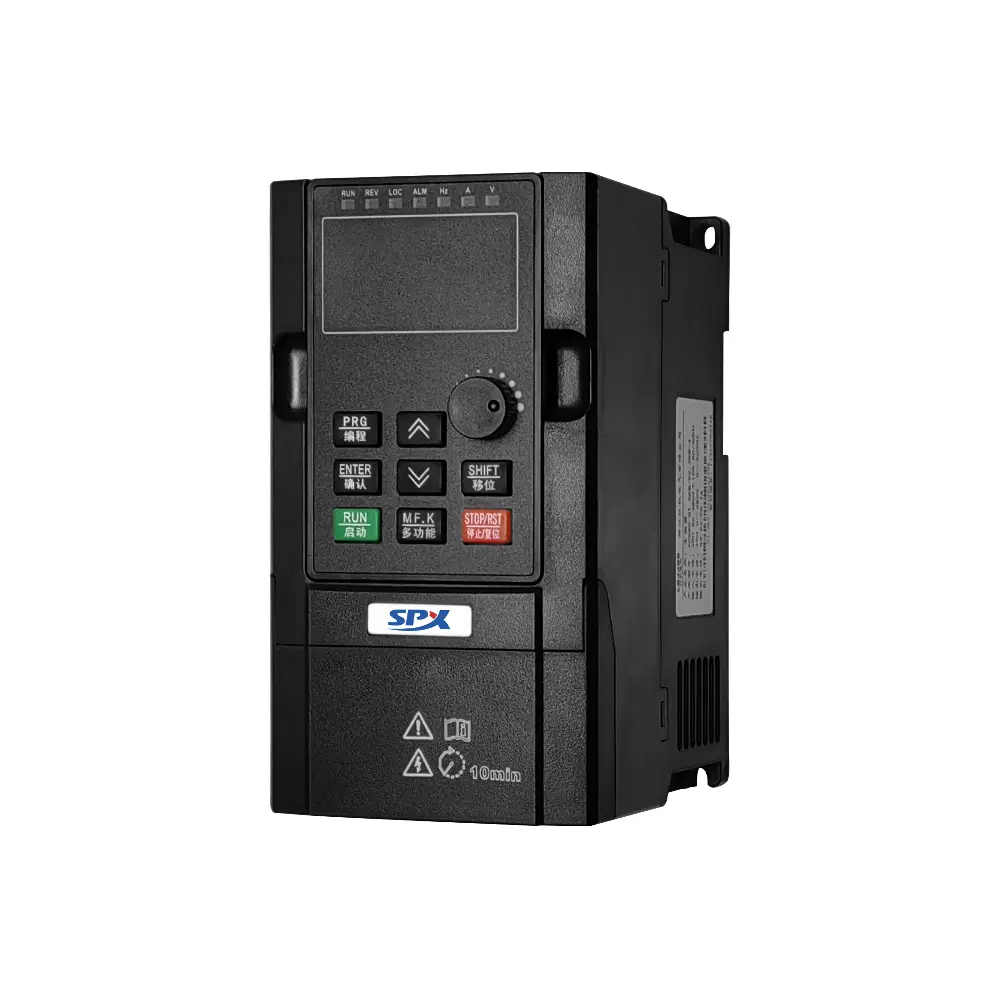

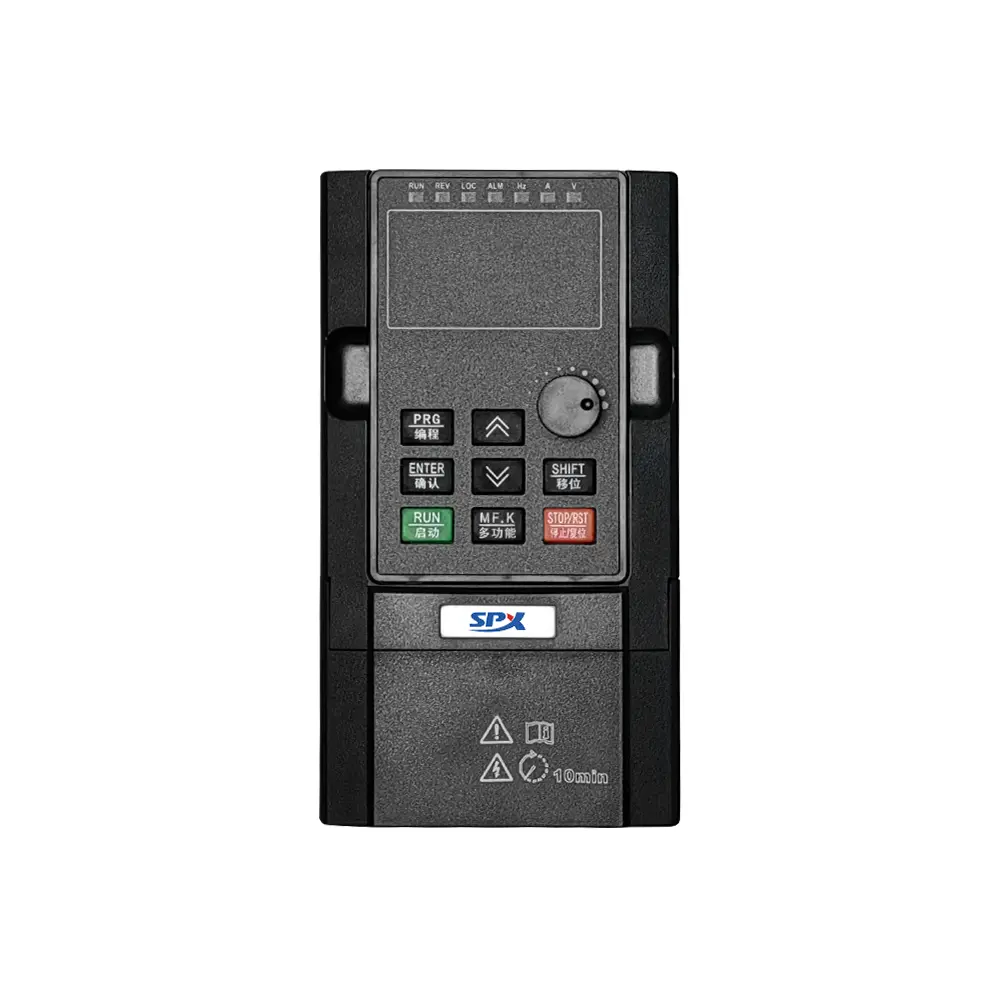

Przetwornica częstotliwości DC VFD

Dostosowana do potrzeb przetwornica częstotliwości DC VFD SPX rezygnuje z tradycyjnego prostownika umieszczonego z przodu przetwornicy częstotliwości i bezpośrednio komunikuje się z szyną DC, skutecznie przekształcając w jednym kroku stabilną moc prądu stałego na regulowaną moc prądu przemiennego wymaganą przez silnik. W dobie ewolucji struktury energetycznej w kierunku prądu rozproszonego i stałego, natywny prąd stały generowany przez układy fotowoltaiczne, magazynowanie energii w akumulatorach, ogniwa paliwowe itp. często musi podlegać wielokrotnym, nieefektywnym konwersjom „AC-DC-AC” podczas zasilania odbiorników prądu przemiennego. To nie tylko uproszczenie komponentów, ale także skok w zakresie efektywności energetycznej systemu i innowacja w architekturze.

Eliminując obwody prostowania wejściowego i korekcji współczynnika mocy tradycyjnych przetwornic częstotliwości, proces konwersji energii zostaje skrócony, a ogólna wydajność systemu ogólnie poprawia się o 2% -5%, szczególnie przy częściowym obciążeniu, gdzie zalety są bardziej oczywiste.

Uproszczona struktura topologii, z objętością i masą zazwyczaj mniejszą niż przetwornice częstotliwości wejściowe AC o tych samych specyfikacjach i tym samym poziomie mocy. Hurtowa przetwornica częstotliwości DC VFD bardziej sprzyja zintegrowanej instalacji w szafach DC o ograniczonej przestrzeni.

Zaprojektowany, aby dostosować się do typowych poziomów napięcia prądu stałego, takich jak 200–400 V prądu stałego, 500–800 V prądu stałego itp., Można go bezpośrednio podłączyć do ciągów fotowoltaicznych, akumulatorów lub szyn dystrybucyjnych prądu stałego.

Gdy silnik znajduje się w stanie wytwarzania energii (np. podczas opuszczania ciężkich przedmiotów lub pilnego zatrzymywania sprzętu), może efektywnie przekazać odzyskaną energię do szyny prądu stałego w celu wykorzystania przez inne obciążenia lub zmagazynowania w akumulatorze, osiągając wewnętrzny obieg i maksymalne wykorzystanie energii w sieci prądu stałego.

Dzięki zasilaniu całkowicie z szyny prądu stałego, wysokiej jakości przetwornica częstotliwości DC VFD działa bez wpływu wahań napięcia, migotania częstotliwości lub zanieczyszczeń harmonicznych z sieci zasilania prądem przemiennym, zapewniając wyjątkowo czystą i stabilną moc do silnika, dzięki czemu szczególnie nadaje się do urządzeń precyzyjnych o wyjątkowo wysokich wymaganiach dotyczących jakości energii.

W mikrosieciach prądu stałego łatwiej jest selektywnie chronić i współpracować z poprzedzającymi wyłącznikami i bezpiecznikami prądu stałego, upraszczając architekturę ochrony systemu.

Topologia rdzenia:

Szyny zbiorcze wejściowe DC dodatnie i ujemne → Kondensator pomocniczy DC → Inteligentny moduł inwertera (oparty na IGBT/SiC) → Filtrowane wyjście trójfazowego zasilania AC do silnika. W porównaniu do tradycyjnych przetwornic częstotliwości: wejście AC → mostek prostowniczy → kondensator szyny DC → mostek falownika → wyjście.

Aplikacja

Podłącz bezpośrednio fotowoltaiczne skrzynki przyłączeniowe prądu stałego lub akumulatory magazynujące energię do napędzania odbiorników, takich jak pompy wodne i wentylatory, oraz buduj wydajne systemy poza siecią lub podłączone do sieci.
Przetwornica częstotliwości DC VFD jest używana na stanowisku testowym napędu elektrycznego pojazdów elektrycznych, które bezpośrednio symuluje moc wyjściową akumulatora przy użyciu zasilacza prądu stałego w celu przetestowania wydajności sterownika silnika.
Na statkach, centrach danych i fabrykach półprzewodników, które wykorzystują szyny zbiorcze prądu stałego o napięciu 380 V lub wyższym, przetwornica częstotliwości DC VFD dostarcza energię do różnych pomocniczych urządzeń zasilających (sprężarki powietrza, pompy chłodzące).
W systemie zasilania prądem stałym pojazdów górniczych i maszyn elektrotechnicznych napędzane są pompy hydrauliczne, wentylatory i inne urządzenia.

Dane techniczne G1,5KW
