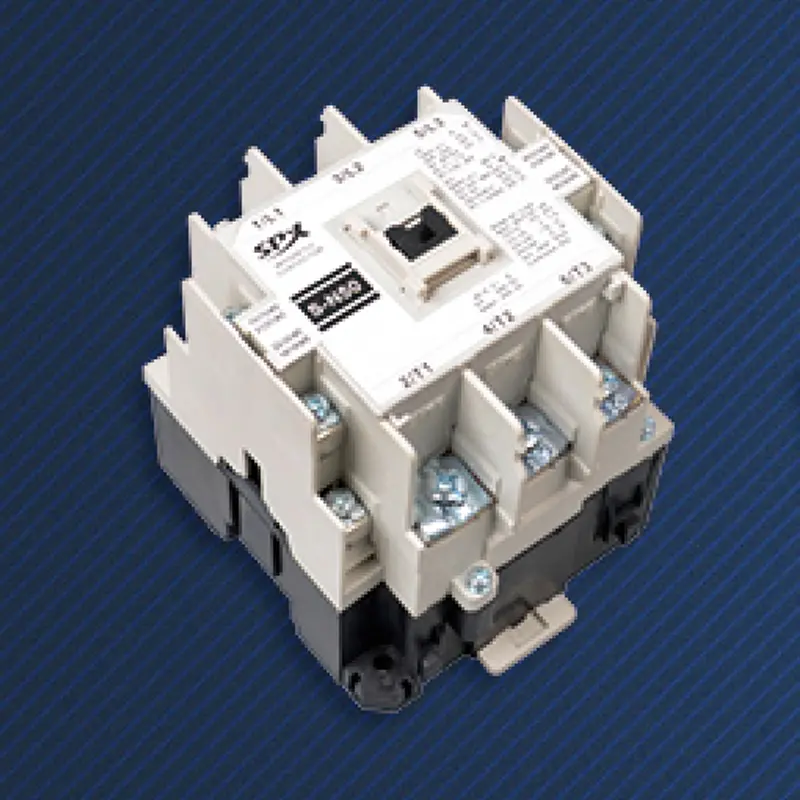

Stycznik 380 V AC

W świecie energetyki przemysłowej płynącą krwią jest prąd trójfazowy 380 V, a wytrzymały stycznik SPX Electric 380 V AC zoptymalizowany pod kątem tego napięcia to zastawka serca, która precyzyjnie kontroluje przepływ krwi. Wybór stycznika rzeczywiście zaprojektowanego dla systemów 380 V, a nie tylko uniwersalnego modelu do „obniżania wartości znamionowych” przy wyższych poziomach napięcia, oznacza wszczepienie w urządzenie genów o wyższej kompatybilności, lepszej wydajności i dłuższej żywotności.

Cewka, rdzeń żelazny i sprężyna reakcyjna są zoptymalizowane pod kątem ich charakterystyki ssania przy napięciu 380 V, zapewniając niezawodne ssanie i zwalnianie w zakresie wahań ± 10% napięcia znamionowego, unikając hałasu, wibracji lub słabego ssania spowodowanego słabą adaptacją napięcia.

Prześwit elektryczny i droga upływu pomiędzy wewnętrznymi częściami pod napięciem są ściśle projektowane i produkowane zgodnie z poziomem izolacji wymaganym dla poziomu napięcia 380 V, zapewniając precyzyjne i nienadmierne gwarancje bezpieczeństwa w celu zapewnienia długoterminowej stabilności izolacji w wilgotnym i zakurzonym środowisku.

W przemysłowych sieciach elektroenergetycznych często występują przepięcia robocze i przejściowe przepięcia. System gaszenia łuku i materiał izolacyjny dedykowanego stycznika 380 V mogą skutecznie wytrzymać takie uderzenia, zmniejszając ryzyko awarii lub ponownego zapłonu łuku.

W przypadku warunków pracy o wysokiej częstotliwości roboczej (kategorie AC-3, AC-4), takich jak zatrzymanie rozruchu silnika, impulsowanie i hamowanie wsteczne w obiektach przemysłowych, elektryczne i mechaniczne wskaźniki trwałości bezpośrednio odpowiadają rzeczywistym warunkom obciążenia przy 380 V. Kluczowe parametry wydajności:

Znamionowe napięcie izolacji (Ui): zazwyczaj 690 V lub więcej, zapewniające wystarczającą redundancję bezpieczeństwa dla napięcia roboczego 380 V. Znamionowy prąd roboczy (Ie): Wybór powinien opierać się na wartości prądu odpowiadającej kontrolowanemu obciążeniu (np. mocy silnika) przy napięciu 380 V. Na przykład, jeśli silnik trójfazowy o mocy 22 kW ma prąd znamionowy około 42 A przy 380 V, należy wybrać stycznik o wartości znamionowej ≥ 45 A. Kategoria użytkowania: AC-3 (zatrzymanie rozruchu silnika klatkowego) to najpopularniejszy standard. Jeśli jest używany do częstego hamowania impulsowego lub hamowania wstecznego, należy go dobrać lub zmniejszyć udźwig zgodnie z kategorią AC-4.

Przewodnik po wyborze i zastosowaniu:

Obszary zastosowań:
Dostępny w magazynie stycznik 380 V AC nadaje się do sterowania wszystkimi silnikami trójfazowymi w obrabiarkach, pompach, wentylatorach, sprężarkach, przenośnikach i maszynach linii produkcyjnych. Stycznik 380 V AC służy jako standardowy element w centrach sterowania silnikami (MCC), panelach rozdzielczych i szafach kompensacyjnych kondensatorów.
Sterowanie mocą centralnej jednostki klimatyzacyjnej, pompy wody chłodzącej, maszyny trakcyjnej windy i pompy strażackiej.
Wyłączniki mocy do systemów zaopatrzenia w wodę, oczyszczania ścieków, urządzeń dźwigowych portów i innych zastosowań.

Parametr stycznika magnetycznego SPX AC

Rama(A)			SS-T20
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	3.7
		380 V	7.5
Prąd znamionowy (AC-3) GB14048.4		220 V	18
		380 V	18
Stały prąd grzewczy (A)			32
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	1NO + 1NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			100
Życie mechaniczne			500
Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
