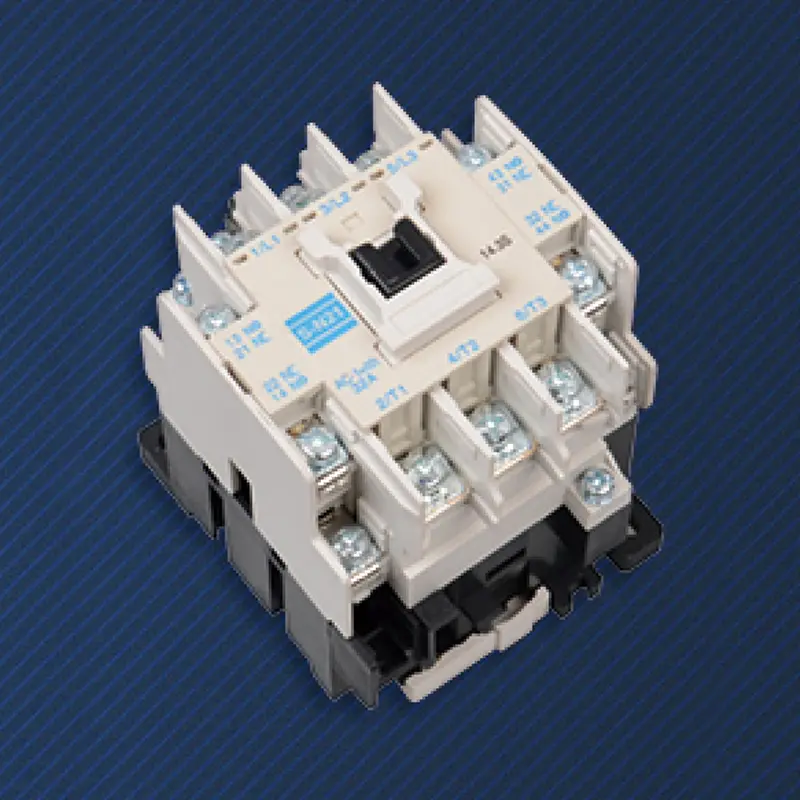

Stycznik magnetyczny prądu przemiennego

Opis produktu

Wysokiej jakości stycznik magnetyczny prądu przemiennego wyprodukowany przez SPX Electric jest fizycznym punktem wyjścia dla wszystkich sterowników automatyki. Po wydaniu polecenia przez sterownik PLC stycznik elektromagnetyczny prądu przemiennego wykonuje kluczowy skok od słabych sygnałów sterujących do silnego napędu elektrycznego, zanim silnik faktycznie się obróci. Nie jest to najbardziej skomplikowany element, ale jest niezastąpionym i sprawdzonym w czasie niezawodnym wykonawcą w przemysłowych systemach elektroenergetycznych.
Poprzez napędzanie styków mechanicznych siłą elektromagnetyczną zapewnia się całkowitą izolację galwaniczną pomiędzy cewką sterującą (strona niskiego napięcia) a obwodem głównym (strona wysokiego napięcia i wysokiego prądu). Pozwala to zasadniczo uniknąć ryzyka przedostania się wysokiego napięcia do układu sterowania, zapewniając bezpieczeństwo personelu i wrażliwego sprzętu, takiego jak sterowniki PLC.
Mechanicznemu działaniu punktu kontaktowego zwykle towarzyszy wyraźny i słyszalny dźwięk „kliknięcia”, a większość produktów posiada okienko wizualnego wskaźnika położenia, zapewniające bezpośrednią i niezawodną informację zwrotną o stanie fizycznym.
Prąd w momencie uruchomienia silnika może osiągnąć 5-8 razy wartość znamionową. Styki ze stopu srebra, zaprojektowane specjalnie do styczników elektromagnetycznych, i ich szybkie zamykanie są w stanie wytrzymać tak intensywne skoki prądu, co jest słabym ogniwem wielu elementów przełączników elektronicznych.
Po rozłączeniu styku utworzy się przezroczysta szczelina izolująca powietrze, a następnie strona obciążenia i strona zasilania zostaną całkowicie odcięte bez ryzyka prądu upływowego, spełniając rygorystyczne przepisy dotyczące bezpieczeństwa konserwacji przy wyłączonym zasilaniu.
Podstawowa struktura elektromagnetyczna i mechaniczna stycznika magnetycznego AC ma dużą tolerancję na temperaturę, wilgotność, kurz i pewne wahania napięcia. W trudnych warunkach przemysłowych jego niezawodność jest zwykle lepsza niż w przypadku złożonych urządzeń elektronicznych.
Po milionach okresów życia mechanicznego zużycie stycznika magnetycznego prądu przemiennego (takie jak erozja styków) jest przewidywalne i stopniowe, co ułatwia opracowanie planów konserwacji zapobiegawczej i uniknięcie nagłych, katastrofalnych awarii.

Jak podstawowe komponenty współpracują ze sobą

1. Układ elektromagnetyczny (źródło napędu):
Cewka: przyjmuje napięcie sterujące (np. 24 V AC/DC, 220 V AC) i przekształca energię elektryczną w pole magnetyczne.
Statyczny żelazny rdzeń typu E i dynamiczny żelazny rdzeń: Po zasileniu cewki wytwarza ona siłę magnetyczną, aby przyciągnąć dynamiczny żelazny rdzeń. Wbudowany pierścień zwierający został specjalnie zaprojektowany w celu eliminacji wibracji i hałasu powodowanego przez przejście przez zero prądu przemiennego, zapewniając ciche i płynne ssanie w środowiskach prądu przemiennego.

2. Układ stykowy (jednostka wykonawcza):
Styk główny (normalnie otwarty): Wykonany z materiałów na bazie srebra (takich jak tlenek srebra i kadmu), które są odporne na spawanie i mają niską rezystancję styku, dzięki czemu mogą przenosić duże prądy w obwodzie głównym.
Styk pomocniczy: połączony mechanicznie ze stykiem głównym, stosowany do samoblokowania obwodu sterującego, sprzężenia zwrotnego sygnału lub blokowania, zwykle o konstrukcji modułowej, którą można elastycznie łączyć.

3. System gaszenia łuku (osłona zabezpieczająca):
Podczas wyłączania dużych prądów pomiędzy stykami powstają łuki wysokotemperaturowe. Stycznik magnetyczny AC wykorzystuje osłonę gaszącą łuk z metalowej siatki do przecinania, chłodzenia i szybkiego gaszenia łuku, chroniąc styki przed erozją i zapobiegając wypadkom spowodowanym wyrzuceniem łuku.

Aplikacja

Stycznik magnetyczny AC to standardowe urządzenie sterujące konfiguracją dla wszystkich silników z rozruchem bezpośrednim, rozruchem w gwiazdę-trójkąt i silnikami z wyjściem softstartu.
Stycznik magnetyczny AC służy do sterowania obciążeniami, takimi jak duże elektryczne rury grzewcze, piece przemysłowe, grupy oświetleniowe itp., które wymagają częstego włączania/wyłączania.
Kluczowa jednostka wykonawcza w automatycznym przełączniku zasilania (ATS): odpowiedzialna za fizyczne podłączenie lub rozłączenie linii zasilającej podczas przełączania dwóch źródeł zasilania.

Główny obwód zasilania urządzeń, takich jak dźwigi, sprężarki i maszyny odlewnicze, jest podłączony lub odłączony.

Parametr modułowego stycznika prądu przemiennego SPX do użytku domowego

Rama(A)			SS-N21
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	5,5/7,5
		380 V	11/15
Prąd znamionowy (AC-3) GB14048.4		220 V	22
		380 V	22
Stały prąd grzewczy (A)			32
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			100
Życie mechaniczne			500

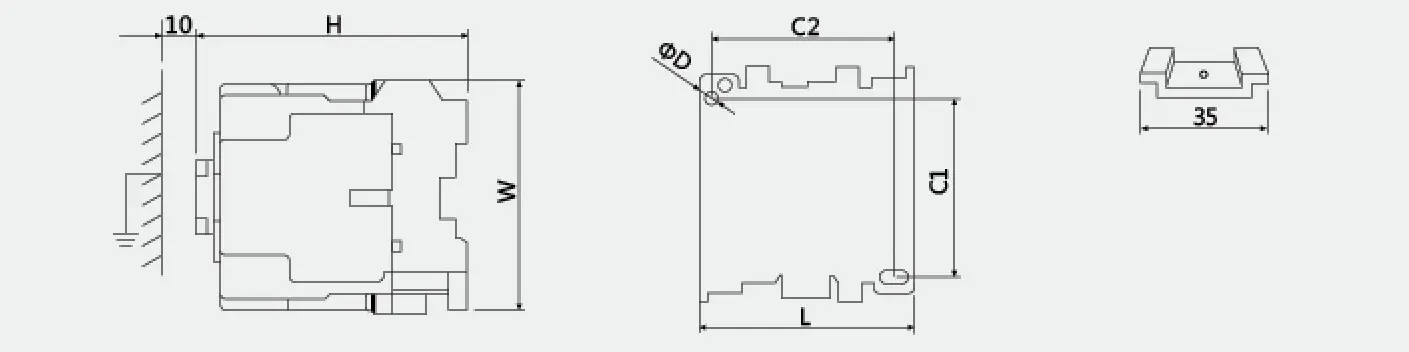

Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
