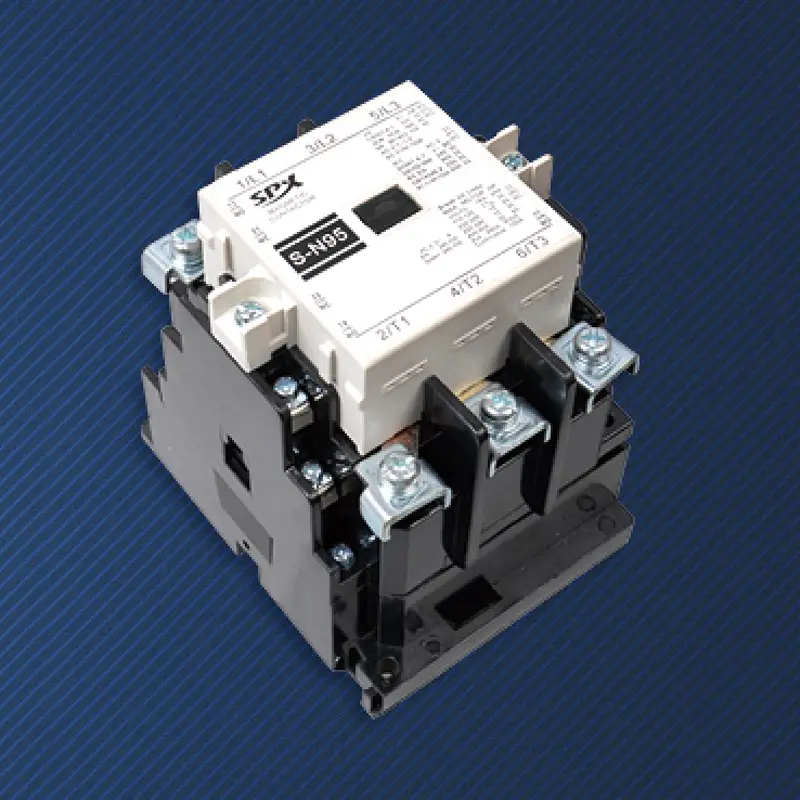

Stycznik modułowy AC typu automatycznego sterowania

Kiedy wymagania automatyzacji nie ograniczają się już do zdalnych przełączników, ale wymagają od urządzeń „świadomego” działania w zależności od środowiska, zaawansowany stycznik modułowy AC typu AC firmy SPX staje się najlepszym narzędziem. Wykroczył poza swoją rolę terminala zdalnego sterowania i przekształcił się w węzeł kontrolny z możliwościami lokalnego przetwarzania logiki, umożliwiając odbiorom, takim jak silniki, oświetlenie i pompy, autonomiczne i inteligentne reagowanie na zmiany na miejscu.
Stycznik modułowy AC typu automatycznego sterowania musi czekać na instrukcje zewnętrzne, podczas gdy stycznik automatyczny typu sterującego „osadza” lub „modularyzuje” logikę sterowania, osiągając kluczową transformację:
Umieść prostą logikę oceny warunkowej (taką jak „włącz, gdy światło jest poniżej XX luksów i ktoś się porusza”) lokalnie na styczniku w celu wykonania, zmniejszając obciążenie sterownika PLC lub inteligentnego hosta skanowaniem i obliczeniami, szczególnie odpowiednie dla systemów z rozproszonymi punktami.
Nawet w przypadku awarii sieci wyższego poziomu lub sterownika centralnego lokalna logika automatycznego sterowania może nadal działać niezależnie, zapewniając, że krytyczne procesy automatyzacji, takie jak wentylacja czasowa i zatrzymanie uruchamiania kontroli temperatury, nie zostaną przerwane.
Stycznik modułowy AC typu automatycznego sterowania integruje logikę sterowania, wykonanie napędu i ochronę obciążenia w jednym urządzeniu, bez potrzeby stosowania dodatkowych niezależnych przekaźników czasowych, termostatów lub modułów logicznych w celu uzyskania tej samej funkcjonalności, upraszczając projektowanie obwodów, oszczędzając miejsce w szafie i redukując okablowanie.

Architektura produktu:

W standardowym systemie napędu elektromagnetycznego zintegrowany jest rdzeń mikroprocesora, zegar czasu rzeczywistego (RTC) i podstawowe interfejsy we/wy. Zapewnia podstawowe wejście cyfrowe (DI) do odbioru sygnałów przełączających (takich jak przełączniki pływakowe, magnesy drzwiowe), a także wyjście przekaźnikowe do sterowania stykami głównymi.
Stycznik modułowy AC typu automatycznego sterowania obsługuje do kilkudziesięciu ustawień kalendarza, tygodnia i świąt, umożliwiając złożone sterowanie zegarem astronomicznym (automatyczne dostosowanie do godzin wschodu i zachodu słońca).
Obsługuje proste operacje logiczne „AND/OR/NOT”, które umożliwiają łączenie i ocenę wielu sygnałów wejściowych przed podjęciem decyzji o wyjściu.
Stycznik modułowy AC typu automatycznego sterowania zapewnia interfejs wejścia analogowego (AI), który może bezpośrednio łączyć i analizować sygnały czujników, takie jak temperatura, wilgotność, natężenie oświetlenia i prąd, uzyskując automatyczne sterowanie w oparciu o progi

Parametr przełącznika stycznika AC SPX

Rama(A)			SS-N95
KW/KM (AC-3) Moc znamionowa (AC-3) IEC60947-4		220 V	30/40
		380 V	55/75
Prąd znamionowy (AC-3) GB14048.4		220 V	104
		380 V	105
Stały prąd grzewczy (A)			135
Stałe napięcie insutalowane (V)			660
Styk pomocniczy AC-15	Kontakt	Standard	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Elektryczne życie			60
Życie mechaniczne			300

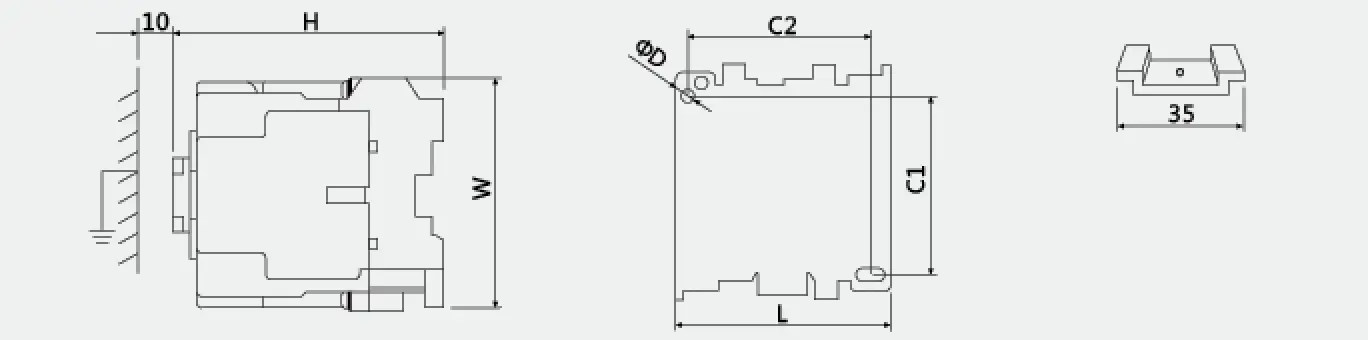

Zarys i wymiar montażowy
			Typ	L	W	H	C1	C2	ΦD
			SS-N95	100	124	130	110	80	6
