Magnetyczny wyłącznik rozrusznika silnika

Na sprzęcie i w punkcie początkowym linii produkcyjnej operator potrzebuje „wyłącznika zasilania”, który może bezpośrednio i bezpiecznie kontrolować los silnika bez konieczności polegania na skomplikowanych szafach elektrycznych. W tym celu stworzono trwały magnetyczny rozrusznik silnika SPX. Kondensuje tradycyjny podzielony system sterowania „przycisk/przełącznik+stycznik+zabezpieczenie” w solidny i intuicyjny zintegrowany panel operacyjny. To nie tylko przełącznik, ale także lokalna stacja sterowania mocą z wbudowanymi funkcjami zabezpieczającymi, zapewniająca operatorowi najbardziej wydajne i bezpieczne bezpośrednie sterowanie.

Podstawowe mocne strony

Zintegrowane wodoodporne i pyłoszczelne przyciski (start/stop) lub przełączniki obrotowe (ON/OFF), z czytelną identyfikacją oraz prostą i bezpośrednią logiką obsługi, mogą być bezpiecznie obsługiwane bez wiedzy zawodowego elektryka.
Operator dotyka jedynie bezpiecznego panelu sterowania niskiego napięcia, a wszystkie podzespoły wysokiego napięcia są całkowicie zamknięte w wytrzymałej obudowie metalowej lub z tworzywa sztucznego, z opcją wyłącznika awaryjnego (głowicą grzybkową). W sytuacji awaryjnej maszynę można zatrzymać jednym dotknięciem, zgodnie z przepisami bezpieczeństwa.
Obudowa ma zwykle wysoki stopień ochrony (np. IP55, IP65), który jest odporny na kurz, rozpryski wody i plamy olejowe. Magnetyczny wyłącznik rozrusznika silnika nadaje się do trudnych warunków, takich jak warsztaty, na zewnątrz i obszary spłukiwania.
Eliminując potrzebę stosowania długich wielożyłowych kabli sterujących od panelu sterowania do szafy sterowniczej, magnetyczny rozrusznik silnika wymaga jedynie podłączenia przewodów zasilających i silnika, co pozwala zaoszczędzić ponad 50% na kosztach okablowania i instalacji.

aplikacja

Skrzynka sterownicza po stronie maszyny, obsługująca sprężarki powietrza, pompy wodne, wentylatory, mieszalniki i inny sprzęt, umożliwia operatorom uruchamianie i zatrzymywanie na miejscu oraz obserwację stanu sprzętu.
Stanowisko sterowania rozruchem przenośników taśmowych, elewatorów i podajników umożliwia bezpośrednie sterowanie przez personel dostarczający materiał.
Dźwignie sterujące do wciągników elektrycznych, mobilnych stacji hydraulicznych i maszyn czyszczących w celu uzyskania synchronicznego ruchu sprzętu i sterowania.
W rolniczych pompach nawadniających, urządzeniach do oczyszczania ścieków i maszynach budowlanych magnetyczny wyłącznik silnika zapewnia wysoki poziom ochrony przed wiatrem, deszczem i kurzem.

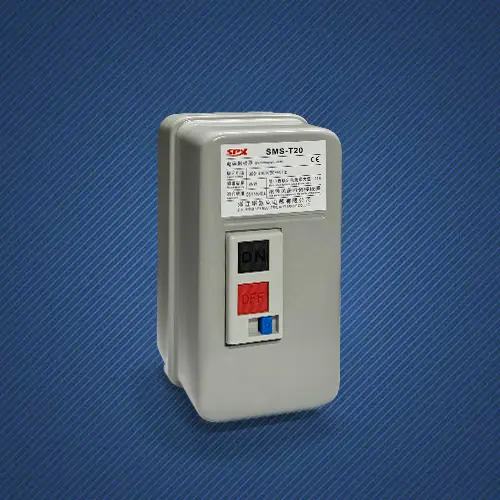

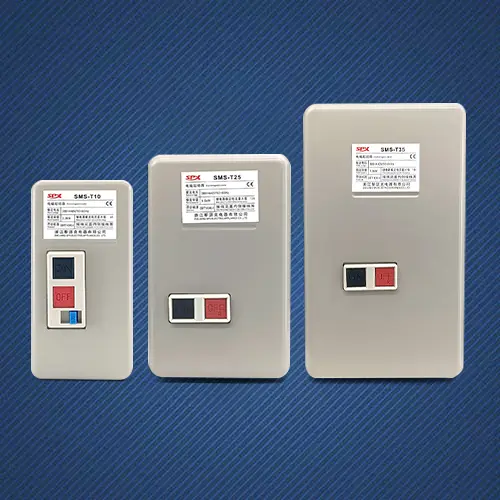

Parametr magnetycznego rozrusznika silnika SPX

Rama(A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Moc znamionowa(AC-3)EC60947-4		220 V	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380 V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Prąd znamionowy (AC-3) GB14048.4		220 V	11/13	20	20	26		35
		380 V	7/9	20	20	25		32
Stały prąd grzewczy (A)			20	32		50		60
Stałe napięcie insutalowane (V)			660
Styk pomocniczyAC-15	Kontakt	Standard	1NIE	1NO + 1NC	2NO + 2NC
	Prąd znamionowy (A)	220 V	1.6
		380 V	0.95
Ocena elektryczna			IP30
Życie mechaniczne			1000		500
Zarys i wymiar montażowy
			Typ	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

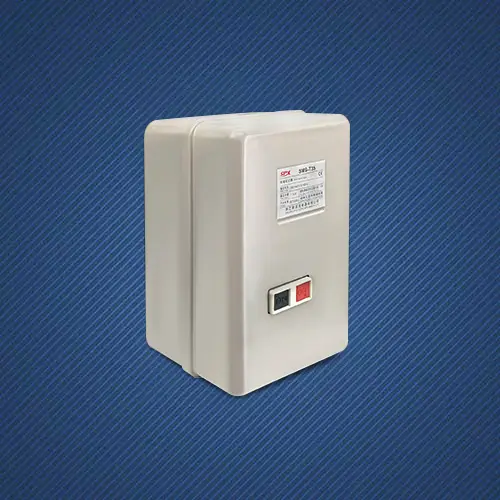

Szczegóły magnetycznego rozrusznika silnika SPX S3-T25

*Wewnętrzny

*Szereg
