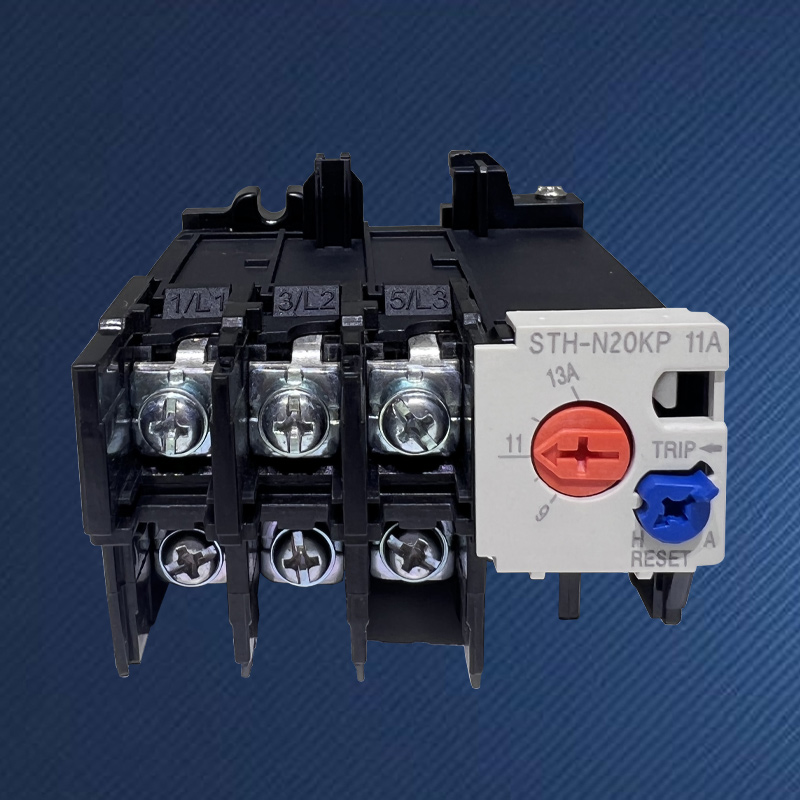

Przekaźnik termiczny zabezpieczenia silnika przed przeciążeniem

Zdecydowana większość uszkodzeń silników elektrycznych nie jest spowodowana chwilową awarią, ale raczej powolnym niszczeniem warstwy izolacyjnej na skutek długotrwałej „nieprawidłowej pracy” spowodowanej długotrwałym przegrzaniem. Wysokiej jakości przekaźnik termiczny zabezpieczający silnik przed przeciążeniem SPX jest najlepszym rozwiązaniem tego postępującego zagrożenia. Nie jest to prosty przełącznik prądu, ale wyrafinowany system symulacji energii cieplnej i zarządzania nią. Znajdujące się wewnątrz elementy bimetaliczne, takie jak „zewnętrzne symulowane uzwojenie” silnika, odkształcają się pod wpływem ciepła wytwarzanego podczas przepływu prądu, dokładnie odtwarzając rzeczywisty wzrost temperatury wewnątrz silnika. Kiedy ten „model in vitro” wykryje przegrzanie, oznacza to, że korpus silnika również osiągnął punkt krytyczny dla bezpieczeństwa i natychmiast uruchomione zostało zabezpieczenie. Jest to bezpośrednia i głęboka filozofia ochrony oparta na prawach fizyki.

Pasek bimetaliczny połączony szeregowo w obwodzie głównym silnika wytwarza ciepło odpowiadające wielkości prądu. Różne współczynniki rozszerzalności cieplnej dwóch warstw metalu powodują, że ostrze wygina się w jedną stronę.
Zegnij i popchnij dźwignię, a po czasie odwrotnie proporcjonalnym do wielkości przeciążenia rozłącz na koniec normalnie zamknięty styk sterujący. Na przykład praca przy prądzie 1,2-krotności znamionowej może zająć dziesiątki minut, podczas gdy przy prądzie 6-krotności zajmie to tylko kilka sekund. Ta odwrotna charakterystyka czasowa doskonale pasuje do krzywej wytrzymałości cieplnej silnika, który może wytrzymać krótkotrwałe duże przeciążenia, ale nie toleruje długotrwałych małych przeciążeń.
Dostosowana do indywidualnych potrzeb funkcja zabezpieczenia przekaźnika termicznego zabezpieczenia silnika przed przeciążeniem wywodzi się z właściwości fizycznych materiału i może instynktownie symulować zachowanie termiczne uzwojenia silnika bez zewnętrznego programowania lub zasilania. Ta niezawodność oparta na prawach naturalnych jest zakorzeniona w materiałoznawstwie i nie mają na nią wpływu luki w oprogramowaniu, zakłócenia elektromagnetyczne ani wahania sieci.

W przypadku długotrwałej pracy „niezdrowej” przy prądzie znamionowym 105–150% urządzenia elektroniczne mogą zostać zignorowane ze względu na ustawienie progu lub filtrowanie sygnału, ale ciepło przekaźników termicznych będzie się gromadzić aż do niezawodnego działania, w szczególności zapobiegania i leczenia tej „choroby przewlekłej”, która prowadzi do starzenia się izolacji.
Kiedy nastąpi zanik fazy lub poważna asymetria, prąd zdrowej fazy gwałtownie wzrasta. Wewnętrzny mechanizm różnicowy przekaźnika termicznego zabezpieczającego przed przeciążeniem silnika (taki jak „detektor zwarcia fazowego”) może znacznie przyspieszyć proces wyłączania i zapewnić skuteczną ochronę przed zanikiem fazy.
Nie ma potrzeby dodatkowego zasilania, cała metalowa i wysokowydajna konstrukcja z tworzywa sztucznego. W trudnych obiektach przemysłowych, w których występuje kurz, wilgoć, wysoka temperatura i silne zakłócenia elektromagnetyczne, wykazuje zdolność przetrwania i stabilność, której nie mogą dorównać urządzenia elektroniczne.
