Przekaźnik przeciążeniowy termiczny

Jako profesjonalny producent, SPX chciałby zapewnić Ci wysokiej jakości termiczny przekaźnik przeciążeniowy.

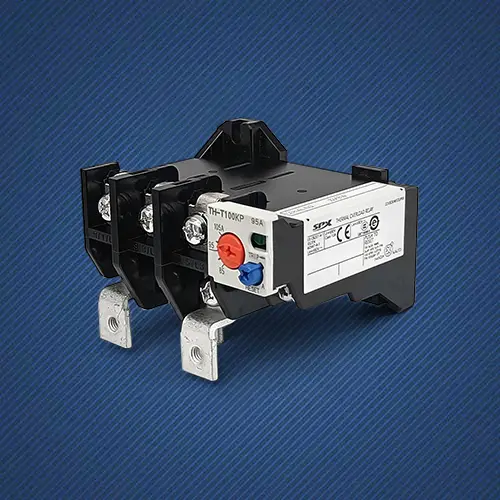

Wśród licznych usterek silników elektrycznych najczęstszą i kumulującą się formą uszkodzeń jest przegrzanie i starzenie się izolacji uzwojeń spowodowane długotrwałym przeciążeniem. Do tego celu stworzono wysokiej jakości termiczny przekaźnik przeciążeniowy SPX. Działa jak wierny rejestrator, stale „wyczuwający” i „zapamiętujący” stan nagrzania silnika poprzez wewnętrzne płytki bimetaliczne. Jego właściwości ochronne doskonale odpowiadają krzywej charakterystyki termicznej silnika. Gdy lekkie przeciążenie trwa przez dłuższy czas lub przez chwilę wystąpi poważne przeciążenie, w odpowiednim czasie wyda polecenie wyłączenia, aby odciąć zasilanie i zapewnić ochronę, zanim silnik osiągnie niebezpieczną temperaturę. Jest to inteligencja ochronna oparta na zasadach fizycznych, bezpośrednia, niezawodna i nie wymagająca zewnętrznego zasilania.

Rdzeń bimetaliczny elementu dostosowanego termicznego przekaźnika przeciążeniowego ulega odkształceniu pod wpływem ciepła wytwarzanego przez prąd, co bezpośrednio symuluje proces nagrzewania i chłodzenia uzwojenia silnika. Charakterystyki zabezpieczenia (zależność prądu w czasie) są w dużym stopniu zgodne z tolerancją termiczną silnika i jest to niezbędna ochrona „analogowa”.

Im większy prąd przeciążeniowy, tym więcej ciepła jest generowane, tym większa jest prędkość zginania taśmy bimetalicznej i tym krótszy jest czas zadziałania. Tę nieodłączną fizyczną charakterystykę czasu odwrotnego można osiągnąć bez potrzeby stosowania skomplikowanych obwodów i jest ona bardzo stabilna.

W przypadku „niedostatecznie sprawnego” stanu silników elektrycznych pracujących przy prądzie znamionowym 105% -120% przez długi czas, zabezpieczenia elektroniczne mogą zostać zignorowane z powodu ustawień lub zakłóceń, ale efekt akumulacji termicznej termicznego przekaźnika przeciążeniowego może zapewnić jego ostateczne działanie i zapobiec powolnej degradacji izolacji.

Kiedy nastąpi przerwa w fazie lub poważna niezrównoważenie prądu trójfazowego, prąd działającego uzwojenia dwufazowego gwałtownie wzrośnie. Przekaźnik termiczny może przyspieszyć swoje działanie i zapewnić skuteczną ochronę przed zanikiem fazy poprzez połączenie efektu wewnętrznego mechanizmu różnicowego płyty prowadzącej lub trójfazowych płytek bimetalicznych.

Praca pasywna, nie ma potrzeby dodatkowego zasilania; Konstrukcja jest solidna, żywotność jest długa, a koszty zakupu i konserwacji są znacznie niższe niż w przypadku elektronicznych urządzeń ochronnych.

Niewrażliwy na wahania napięcia, chwilowe przepięcia i zakłócenia elektromagnetyczne w sieci energetycznej. W obiektach przemysłowych, w których panuje pył, wilgoć i duże różnice temperatur, termiczne przekaźniki przeciążeniowe, oparte na zasadach termodynamicznych, często wykazują lepszą stabilność niż precyzyjne urządzenia elektroniczne.

Aplikacja:

Standardowe zabezpieczenie przed przeciążeniem dla trójfazowych silników asynchronicznych uruchamianych bezpośrednio, takich jak wentylatory, pompy wodne, sprężarki i przenośniki taśmowe.

Przekaźnik termiczny zapewnia najbardziej opłacalną ochronę w sytuacjach, w których nie jest wymagana skomplikowana komunikacja i monitorowanie parametrów.

Niezawodność konstrukcji mechanicznych w warsztatach narażonych na wibracje, wysoką temperaturę, duże zapylenie czy zakłócenia elektromagnetyczne podkreśla jego zalety.

Przekaźnik termiczny służy jako część zamienna zastępująca podobne produkty w celu utrzymania spójności i kompatybilności systemu.
