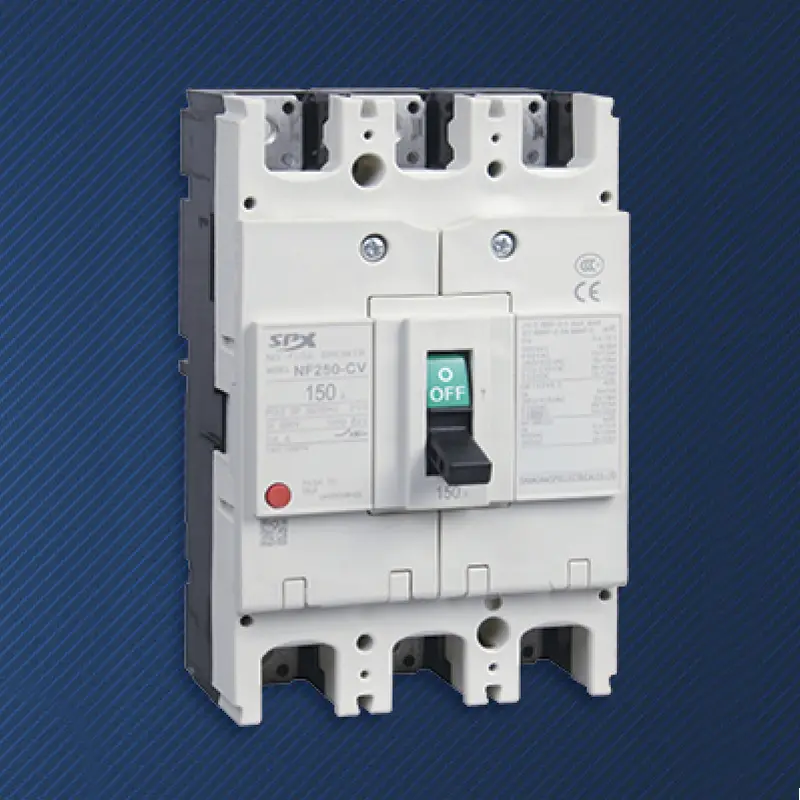

Wyłącznik kompaktowy MCCB 3P 200A

W złożonych sieciach dystrybucyjnych węzły prądowe 200 A często łączą główną szafę rozdzielczą z wieloma dużymi odgałęzieniami lub bezpośrednio chronią krytyczne urządzenia produkcyjne. Wysokiej jakości wyłącznik kompaktowy MCCB 3P 200A firmy SPX został zaprojektowany z myślą o podjęciu tej odpowiedzialności. Jest to nie tylko wyłącznik obwodu, ale także podstawowa jednostka wykonawcza do wdrażania stopniowanych i selektywnych strategii zabezpieczeń w systemie dystrybucyjnym. Dzięki doskonałej wydajności i możliwościom regulacji w porównaniu z miniaturowymi wyłącznikami automatycznymi, a także korzystniejszym właściwościom niż wyłączniki ramowe, udało mu się osiągnąć równowagę pomiędzy wydajnością ochrony, koordynacją systemu i kosztami, i jest niezbędnym elementem szkieletowym w nowoczesnych projektach dystrybucji.

Korzyść

Model wyłącznika kompaktowego MCCB 3P 200A, wyposażony w wyzwalacz elektroniczny, obsługuje długie opóźnienie, krótkie opóźnienie i natychmiastową trójstopniową ochronę. Dzięki precyzyjnemu ustawieniu krótkiego czasu opóźnienia i wartości prądu można zapewnić pełną selektywną współpracę z wyłącznikiem dolnego poziomu, w przypadku awarii odizolować jedynie uszkodzony obwód i zapewnić ciągłe zasilanie pozostałych części systemu.

Można regulować zarówno ustawienia termomagnetycznego, jak i elektronicznego zabezpieczenia przed przeciążeniem, co pozwala inżynierom dokładnie dopasować rzeczywistą obciążalność prądową kabla i charakterystykę obciążenia, unikając nieprawidłowego działania i optymalizując efekty ochrony.

Dostosowany do indywidualnych potrzeb wyłącznik kompaktowy MCCB 3P 200 A zapewnia maksymalną zdolność wyłączania zwarć od 35 kA do 50 kA, co pozwala niezawodnie odciąć potencjalne zwarcia w średnich systemach dystrybucyjnych i skutecznie chronić urządzenia elektryczne znajdujące się przed i za urządzeniem.

Wygodnie jest zainstalować styki pomocnicze, styki alarmowe, wyzwalacze wzrostowe, wyzwalacze podnapięciowe itp., aby spełnić różne potrzeby, takie jak sygnalizacja stanu, zdalne sterowanie i blokowanie systemu.

Aplikacja

W szafie rozdzielczej warsztatu fabrycznego wyłącznik kompaktowy MCCB 3P 200A służy jako główny przełącznik dystrybucyjny dla określonego obszaru lub linii produkcyjnej.
Wyłącznik kompaktowy MCCB 3P 200A służy do przyłączania do sieci i ochrony stacji uzdatniania wody, komunikacyjnych stacji bazowych i zacisków wyjściowych średniej wielkości falowników fotowoltaicznych.

Parametr wyłącznika MCCB serii SPX SM50-250

Rama(A)		SM50-250(NF-CV)
Prąd znamionowy In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Napięcie znamionowe (V)		AC 400 V
Znamionowe napięcie izolacji (V)		AC 690 V
Liczba biegunów		3			4
Ograniczona zdolność wyłączania		C	S	H	C	S	H
Zdolność przerywania zwarć (kA) AC400V		18	30	50	18	30	50
Uruchomić zwarcie (kA) AC400V		9	15	25	9	15	25

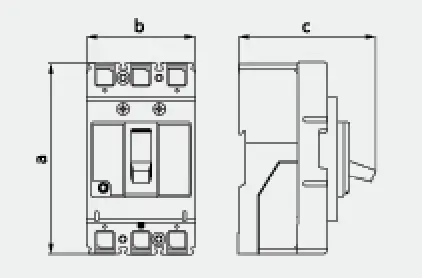

Zdjęcie profilowe
	a	165			165
	b	105			140
	c	90			90

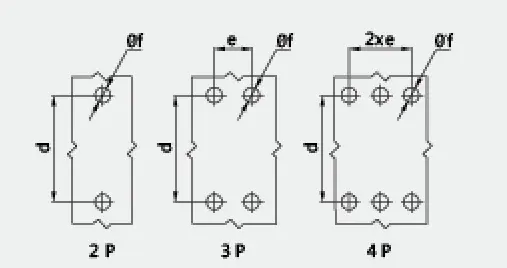

Zdjęcie montażowe
	d	126			126
	e	35			35
	f	5			5
Życie maszyny		4000
Życie elektryczne		2000
Urządzenie elektryczne (MD)		●
Zewnętrzny uchwyt obrotowy		●
Automatyczne urządzenie wyzwalające		Termomagnetyczne
